Intel LGA1700、DDR4対応の裏配線B760マザーボード

ハードオフでピン曲がり品を買い、ピンは直したもの修理できなかったのとすでにこのマザーボード用のケースを買っていたため、ドスパラの中古を15650円で買いなおしました。このマザーは中古しかないため漁らないと買えません。中古マザーあるあるでWindows11のライセンスが紐づいていました(しかもPro版)。Windowsを正規で買うとhomeでも1.5万強するから結構ありがたい。

裏配線マザーボードとは

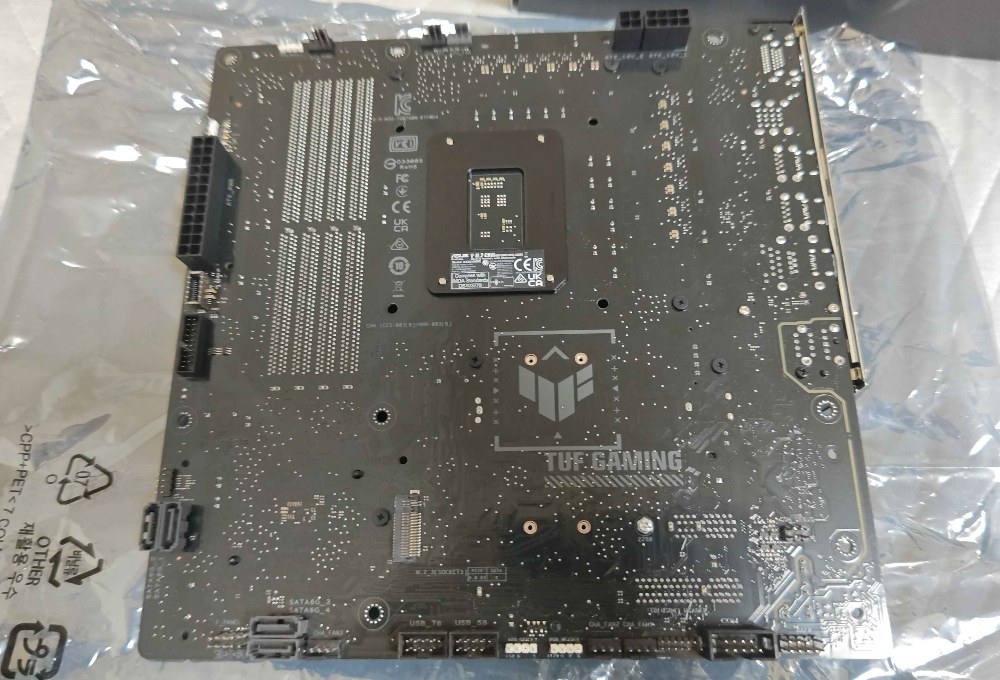

ATX24pin、CPU4+4pin、SATA端子、USB端子など表に置く必要のない端子はほぼすべて裏側にあります。そのため、普通のATXケースが使えません。Asus A23のような裏配線マザー用の穴が開いているものでないと使えない特殊なマザーボードです。表に来るケーブルが少なくなるため見た目がスッキリするのがいいところ。しかし、ケース選定は慎重にしないとマザーボードがはまらないという事態になりかねないのでご注意を。

自作時の注意点

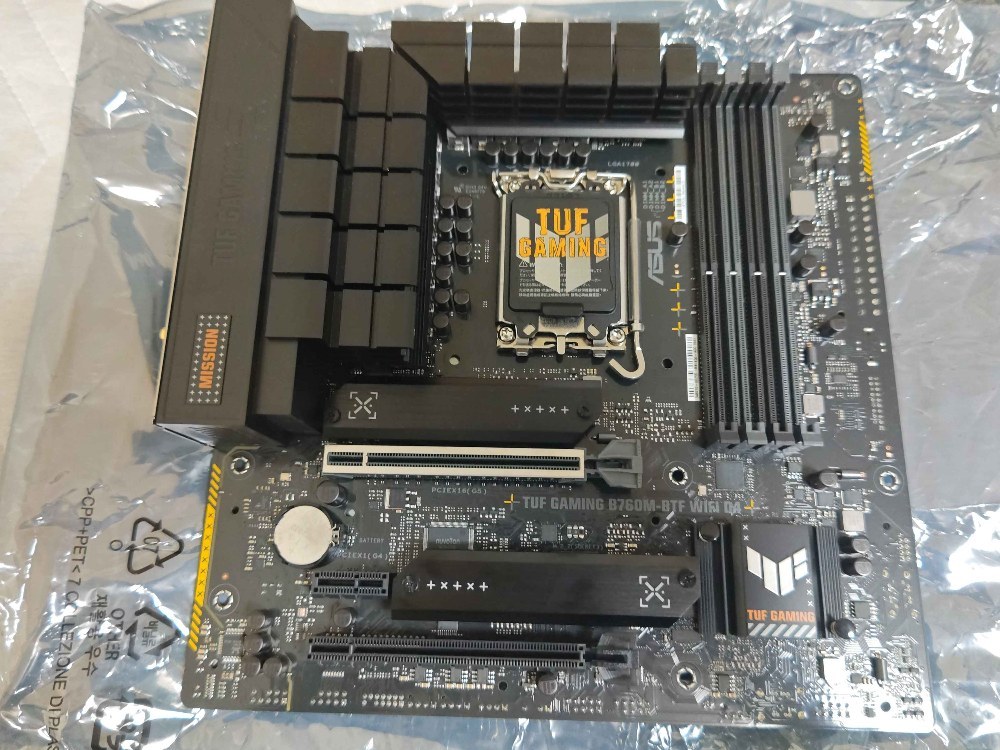

このマザーボードはDDR4に対応しています。DDR5版はAsus TUF GAMING B760m-BTF WIFIでD4の文字がありません。上側はPCIe 5.0 x16でCPUに直結しています。こちらに処理性能の高いGPUをつけることを推奨します。下側のx16スロットはチップセット経由のPCIe 4.0 x4接続です。PCIex1の世代は4.0です。

2GPU運用はEasy Anti Cheatと競合する可能性が高く、試合開始後１分ほどでカーネルレベルで死にます(一応フリーズはしない)。原因は2つのGPUの送信先が異なるかららしい(直接とチップセット)。それ以外のValorant等は基本的に大丈夫で、下側に雑処理＆出力用GPUを刺して、上側にゲーム用GPUを刺すのがおすすめですが、下側はケースによっては2.0スロット以下に抑えないと入らなくなります。また、初回起動時にプライマリGPUは保存されないため、起動時はゲーム用GPUの映像出力先の電源を切る必要があります。

M.2 SSDについて、上側はGen5のx4接続でCPU直結、下側はGen4のx4接続でチップセット経由です。OS用なら下側で十分です。なんならSATA SSDでも十分。

バックパネル一体型なのも地味にうれしいポイント。

ちなみにビープスピーカーはつけれませんがデバッグLEDがあるので問題はないです。

性能面について

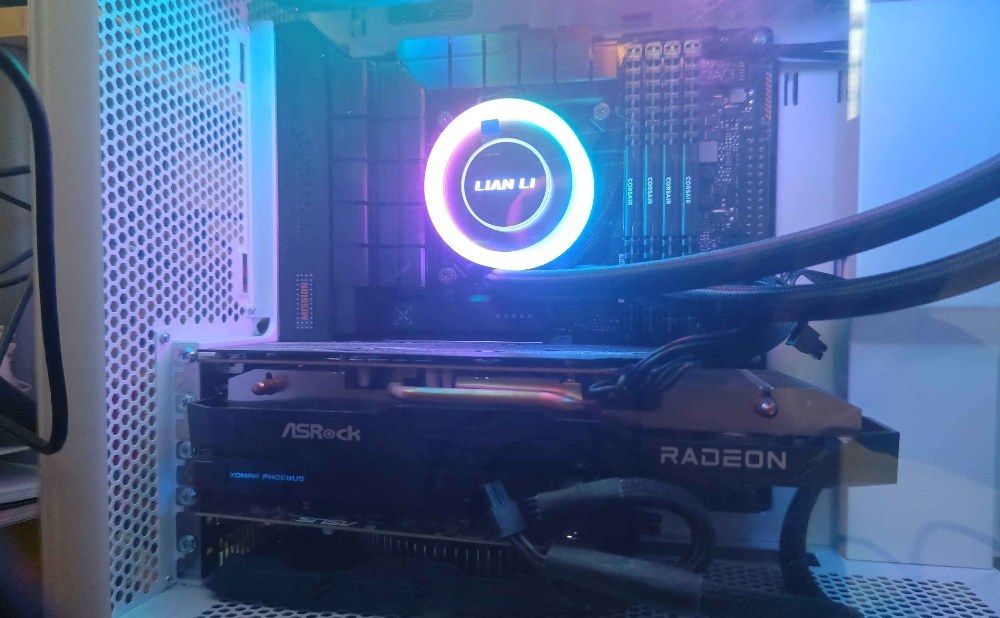

自分は

• Core i7 13700KF
• Lian li GA II Lite 360(水冷)
• DDR4 32GB *4 (3200MHz)
• Geforce GTX1060 3GB
• Radeon RX 6600 XT
• ROG Xonar Phoebus
• Kingston SATA SSD 480GB
• Samsung SATA HDD 1TB
• Westan Digital Blue SN580 1TB
• Corsair RM1000x(2017年製)

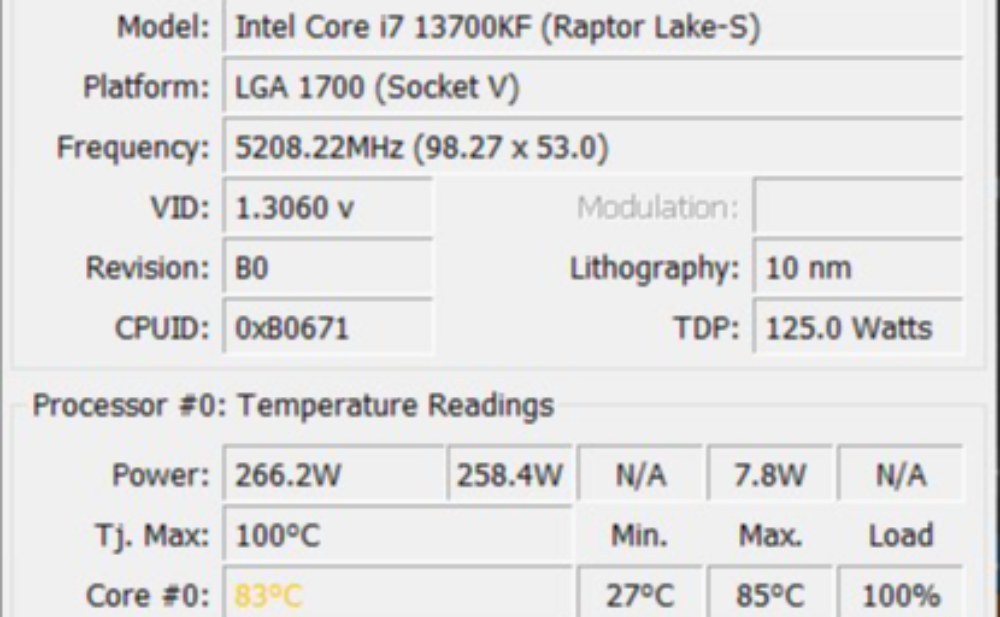

の構成で組みました。Easy Anti Cheatを使うもの以外は正常に動作します。CinebanchでCPUに266Wを10分間流してもVRM周りでサーマルスロットリングは発生しませんでした。

VRM周りがちゃんとしているので、普通にCore i9とかi7が動かせるマザーボードとなっています。DDR5版に比べれば性能は劣りますが、128GBの大容量RAMを必要とするプログラム(Cities:Skylinesなど)を動かしたい場合、RAM大暴騰時代の現代においてはDDR4のほうが安く済みます。またそうでなくても、手持ちにDDR4メモリがあるなら出費を抑えられます。

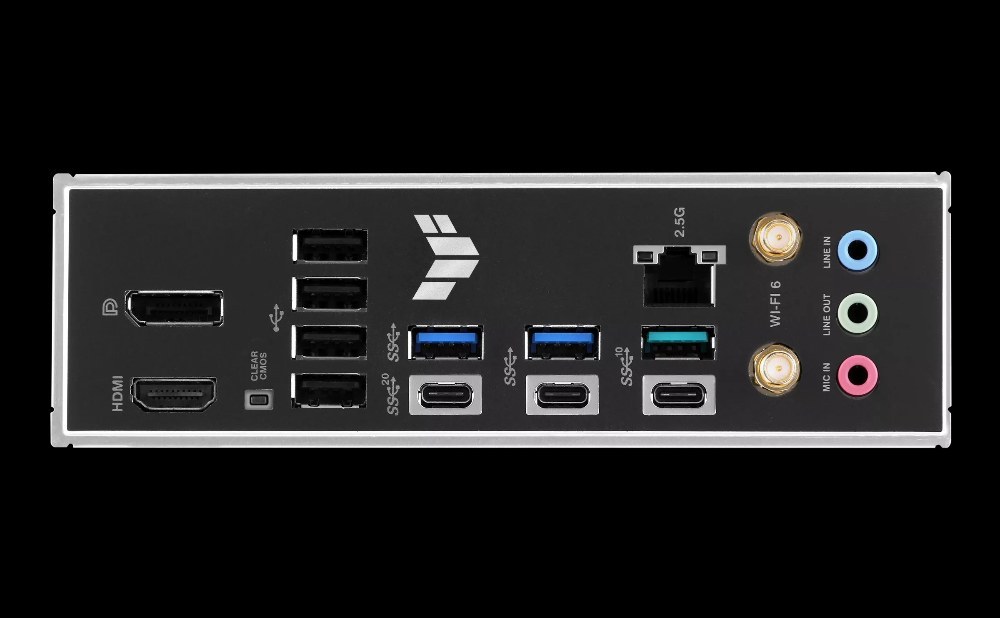

USBは背面が

• USB2.0 *4
• USB3.2 Gen1 Type-A *2
• USB3.2 Gen1 Type-C *1
• USB3.2 Gen2 Type-A *1
• USB3.2 Gen2 Type-C *1
• USB 3.2 Gen2x2 *1

となっていて、フロントは

• USB2.0 *4
• USB3.0 *2
• USB3.2 Gen2 Type-C *1

まで利用可能です。20Gbps出るポートもあり、単純にUSBの数が多いのでまあ困らないですね。

品名にWIFIと書いてある通りWIFI6とBluetoothに標準対応しています。LANも2.5Gbpsまで行けるので1Gbpsの光回線ではオーバースペックです。オーディオは悪くはないですし、DTSに対応してます。最大出力は普通のマザボと同じぐらいです。さらにバックパネルにあるボタンを押すだけでCMOSクリアできるのでこれも地味に助かることがあります。

総評

裏配線マザーの宿命でケースがほとんど選べないのでそこは懸念点です。2GPUとか変なことしない限りは、Core i9も動かせるいいマザーボードです。DDR4を使えるのもいいポイントです(RAMが高すぎる)。購入は新品はもう売ってません。裏配線非対応であればAmazonに売っています。最近はLGA1700のハイエンドCPUの入手が困難になってきていますが、中古を漁ればi7 13700KFが38000円程度で買える可能性は十分あります。しかし、AMDがRyzen7 5800X3DとかいうDDR4対応のX3D CPUを復活させるとか言っているので、お金があるならそっちを買ったほうがいいかもしれません。ですがCities:Skylinesのような単純なCPU性能が要求されるものであればintelのCPUも視野に入るのではないでしょうか。
