風呂の換気扇が故障！DIYで日立【WK-10B-PB】をパナソニック【FY-17C8】へ交換してみた♡

はじめに

皆さんこんにちは、こんばんは！

DIY＆電気工事だいすき

♡にほんうさぎ(19)♡だよー！

今回は【DIYで風呂の換気扇を交換した話】について記事にしました。

今回はちょっと長め

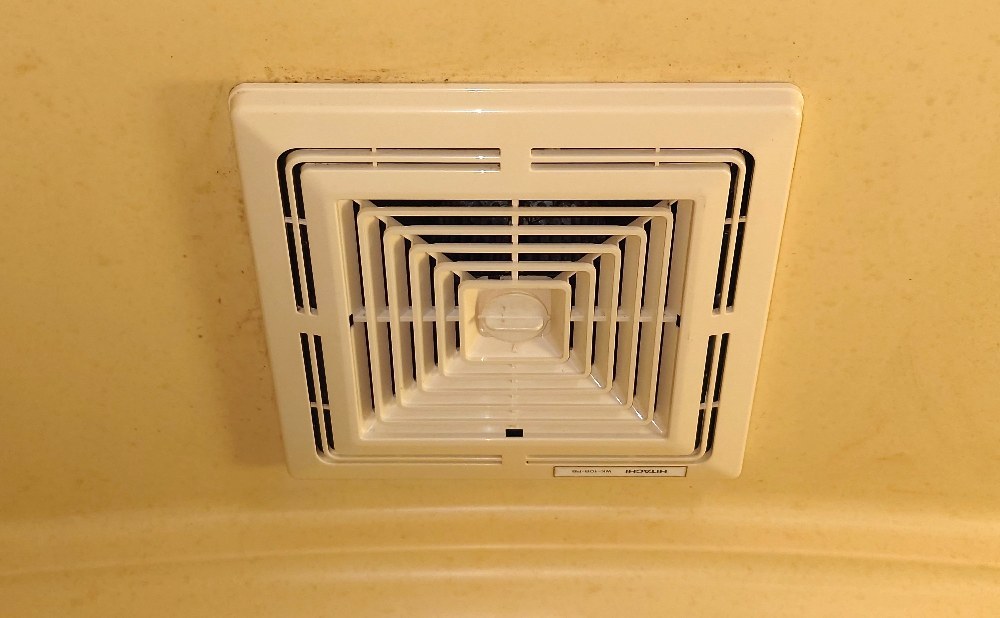

家の風呂の換気扇が壊れた

という連絡があり、我々は聞き取り調査のために現地へ出向いた……

家人に現場の状況と故障の内容をヒアリングしてみる。

①聞き取り調査 何があった？

・何もしてないのに壊れた
・換気扇が動かない
・掃除後から動かなくなった

うーむ、怪しい

1つ目と3つ目が矛盾してるぞ

②現地調査 実際に見てみる

・ブレーカーは落ちてない

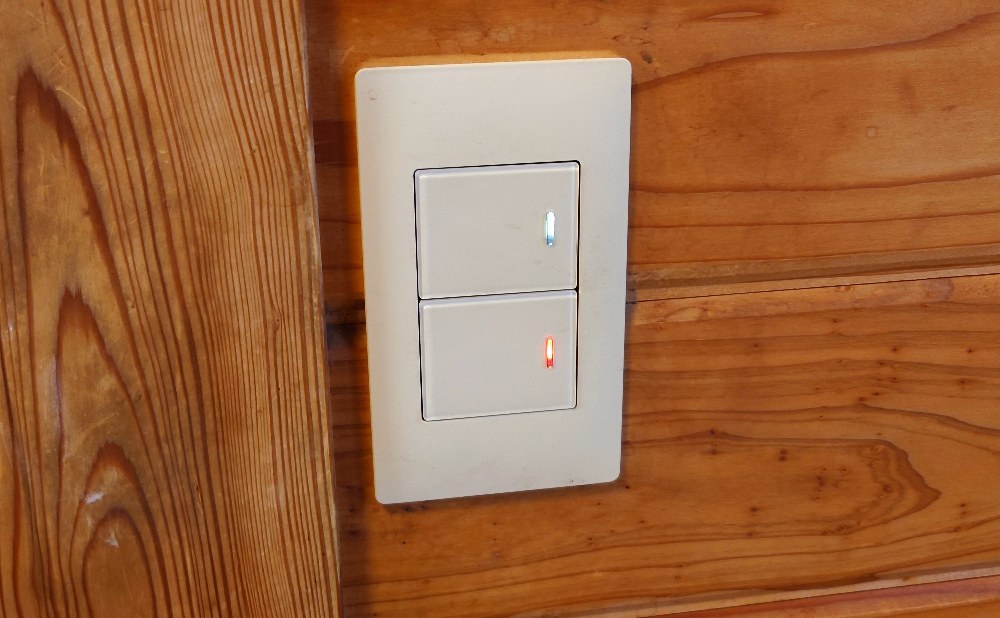

・手元スイッチの表示灯は点いている

・モーターが空転するような音がする

③さらに聞き取り調査 何をした？

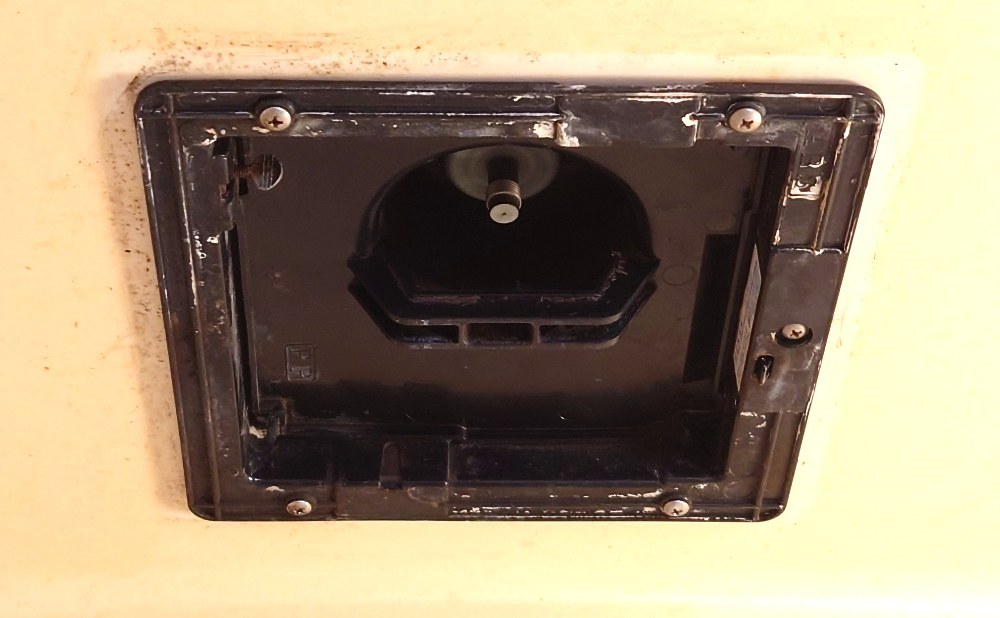

・掃除はシロッコファンの内側だけやった
・外側のカバーは外れなかった

うーむ、かなり怪しい

汚い羽根が見えるな

どこかの灰色の鳥みたいだな

・・・・・・

④さらに現地調査

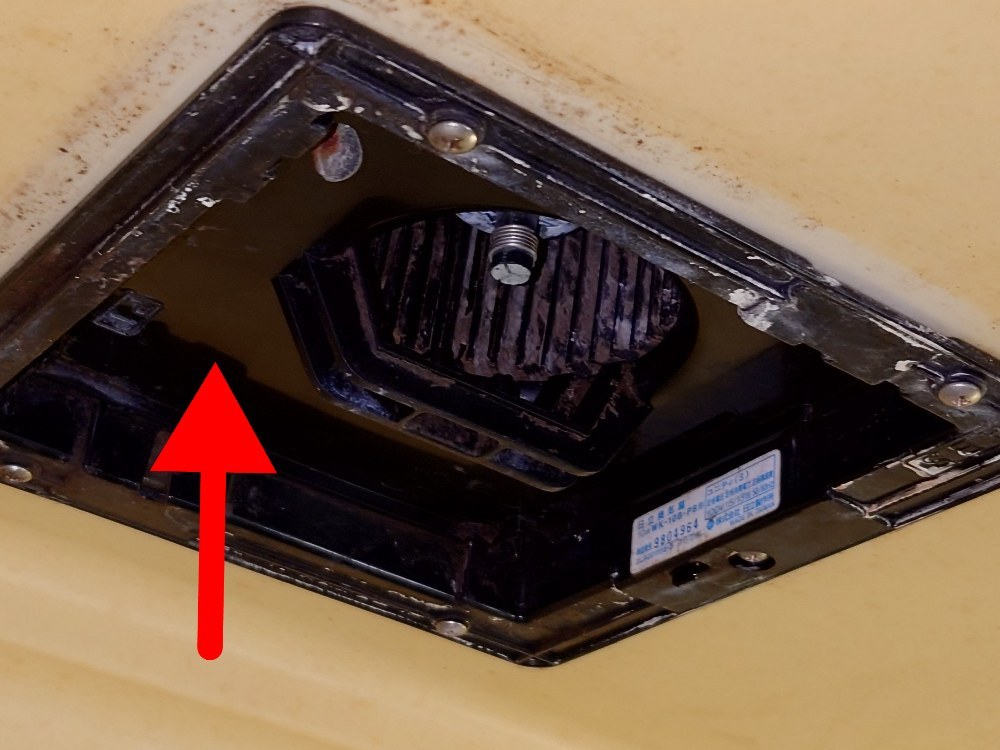

シロッコファンの外側をどうしても確認したかったので、固着したカバーの部分を気合いで外しました。

どすこい

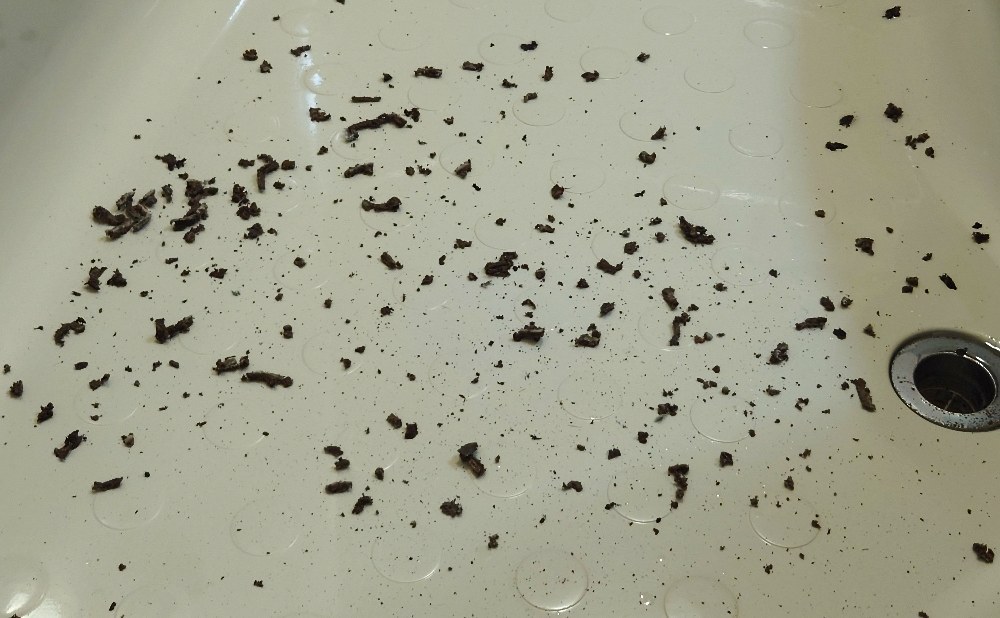

すると大量のホコリ？カビ？の塊がボロボロボロボロ・・・すごい量です

ﾋｪｯ・・・

その後改めて換気扇のスイッチを入れると

換気扇「ブ────ン……」

動いとるやん……

掃除をした際に大量のホコリ＆カビがシロッコファンの外側に詰まり、回転を妨げていた模様。

こうして我々の闘いに終止符が打たれた・・・

とまあ、これで終わりにしても良いのですが、

経年劣化もして吸いも弱いので換気扇を交換することにしました。

ここからが本編

ポェ――――

作業準備

電気工事士の資格を取る

今回は電線が直接接続されているため、DIYでも資格が必要です。

この記事を読んだそこのあなた、電工を持っていないのであればこれを機に取得しましょう。

ってか、そもそもこの記事をDIYの参考にする人はいるのか？

分からん

幸い、以前も記事にしたとおり私は有資格者ですので問題ありません。

⇧ 前回のDIY電気工事企画 ⇧

PR

Amazon￥14,7809/4 13:15時点

ホーザン(HOZAN) 電気工事士技能試験工具セット 基本工具一式+P-958VVFストリッパー+手袋+候補問題全13問の解説動画付ハンドブック DK-28AZ

交換機種の選定・購入

交換する機種を選定しました。

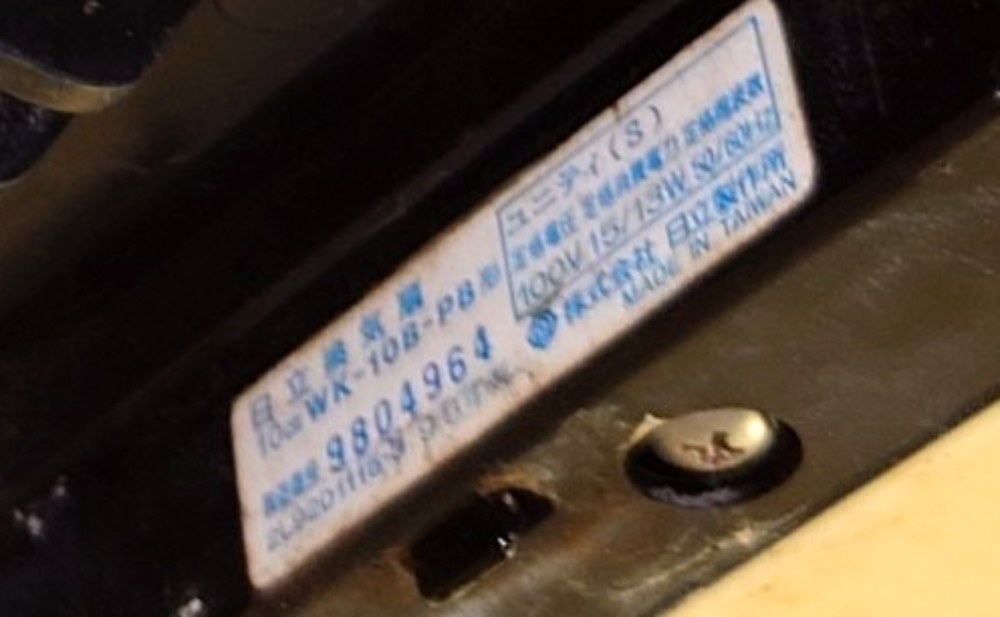

もともと付いていた換気扇は【日立製作所 WK-10B-PB】という機種でした。

おそらく18年前の製品と思われ、もちろん廃番です。

今回は最初の3点で機種がほぼ絞り込めました。

あとはメーカーの選定です。

候補①

日立

後継機種 DS-10BH

PR

Amazon

日立 埋込寸法175mm角 接続パイプ100mmパイ 換気扇 天井埋込型 低騒音タイプ 浴室・洗面所・トイレ・居間 DS-10BH

※2026年現在では廃番？ネットでは安価に売ってませんでした。

というか日立、換気扇事業から撤退してるやんけ・・・

候補②

三菱電機

ダクト用換気扇 天井埋込形 VD-10ZC14

PR

Amazon￥5,9009/4 13:15時点

三菱電機(MITSUBISHI ELECTRIC) 天井埋込形換気扇 低騒音 VD-10ZC14

最初に候補挙がったのがこの機種。ググると工務店の記事が出てくるので、Google君もこれを勧めてきました。

購入寸前までいきましたが、パナソニックも確認することにしました。

↓

候補③
パナソニック

天井埋込形換気扇 ルーバーセットタイプ FY-17C8

PR

Amazon￥5,4869/4 13:15時点

パナソニック(Panasonic)【FY-17C8】 天井埋込形換気扇 ルーバーセットタイプ

最終的にこれで決定しました。

決め手となったのは「ファンが容易に取り外せる」というのがミソです。

これでホコリが詰まってもめちゃくちゃ簡単に掃除ができますね

三菱の取説も見ましたが、掃除方法にファンの取り外し方が書いてませんでした。

作業①：古い換気扇の撤去

ブレーカーを落とす

必ず作業前に電源を遮断しましょう。手元スイッチを切れば大丈夫、とはいきません。

施工業者が非接地線を器具に取り付けてればいいですが、施工不良で器具まで電圧が来てる可能性があります。(って意味が伝わるかな？)

交流100Vなら大丈夫とも思うかもしれませんが、脚立の上で感電したら落ちて◯にます。

PR

Amazon￥9499/4 13:15時点

セーフラン(SAFERUN) 警告表示ラベル 『注意/感電注意 感電の恐れあり絶対に触るな』 35x70mm PETラミネートステッカー 10枚セット

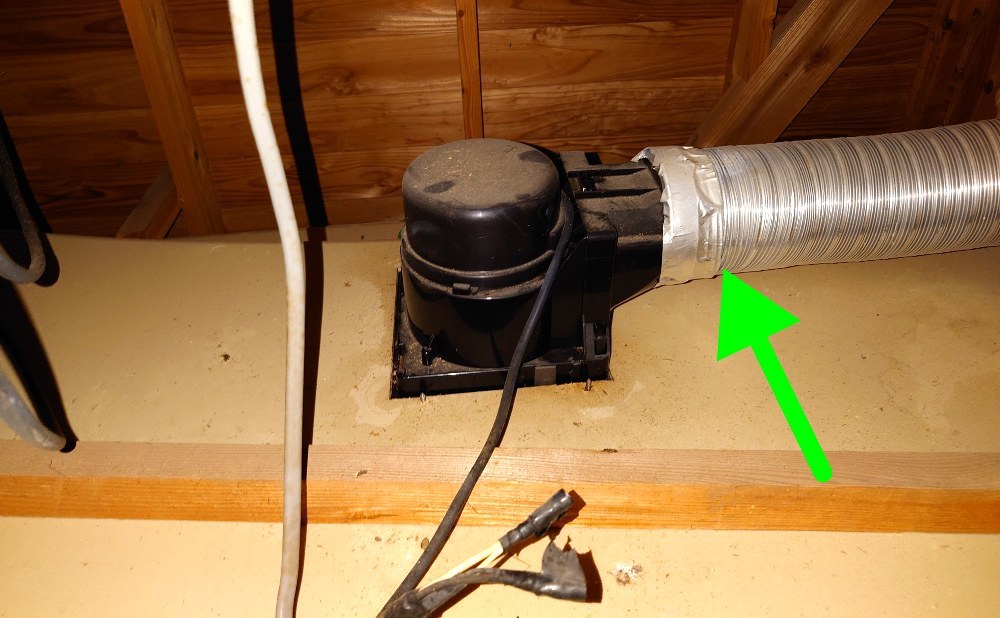

排気ダクトの取り外し

固定されているダクトを外します。

コーキング等はなくアルミテープで巻いてあるだけでした。

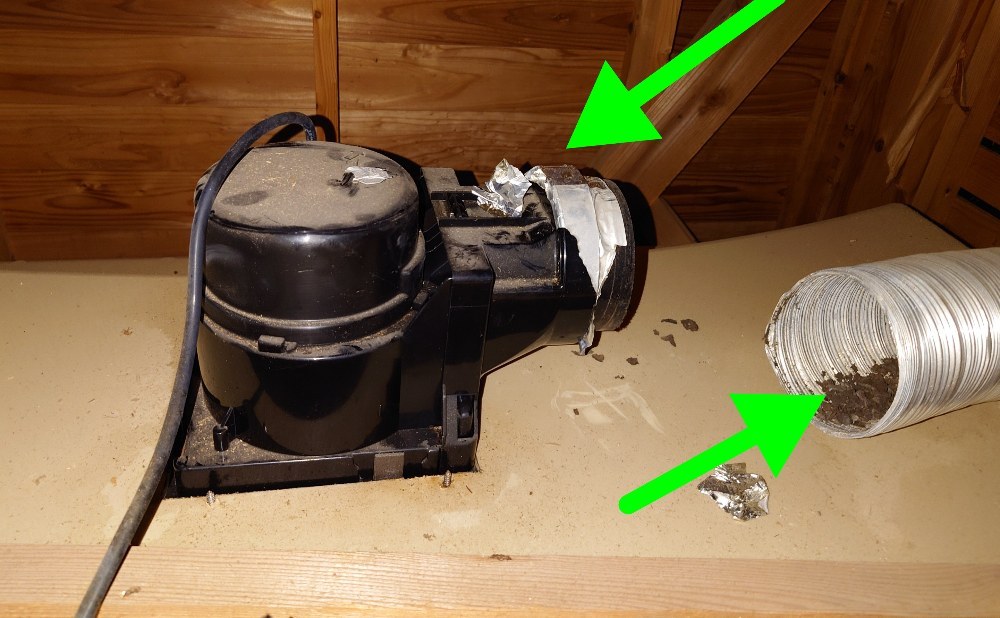

中から大量のホコリ＆カビ？の塊が出てきました。

これも一緒に除去しておきます。

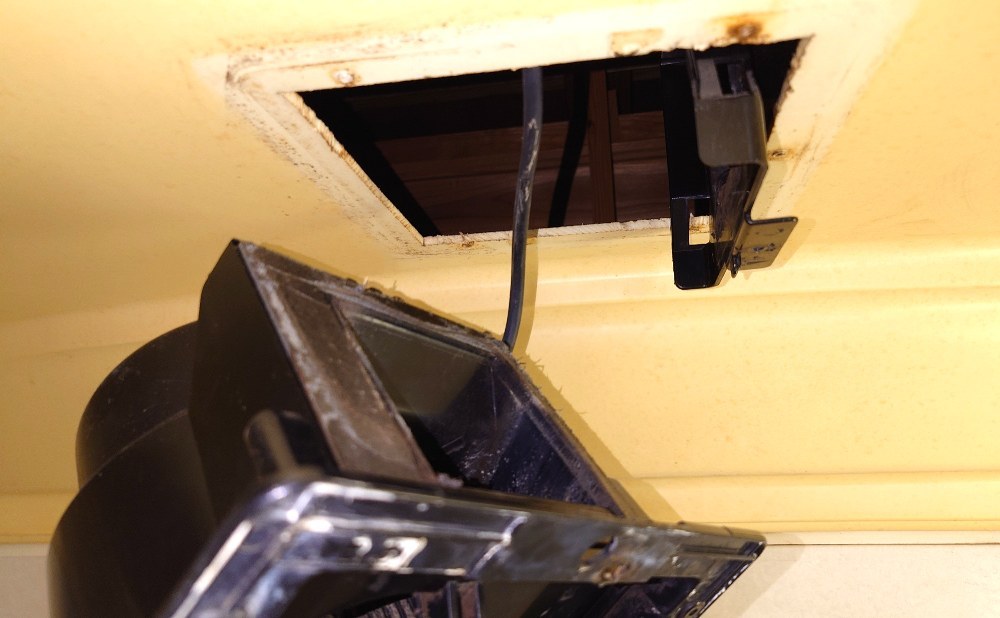

本体の取り外し

天井面にビス打ちされてたのを外します。

今回は風呂の天井が樹脂でしたが、補強無しで固定されていました。ちょっとこれは強度的に微妙。

ただし換気扇がオール樹脂で軽量なのでヨシとします。

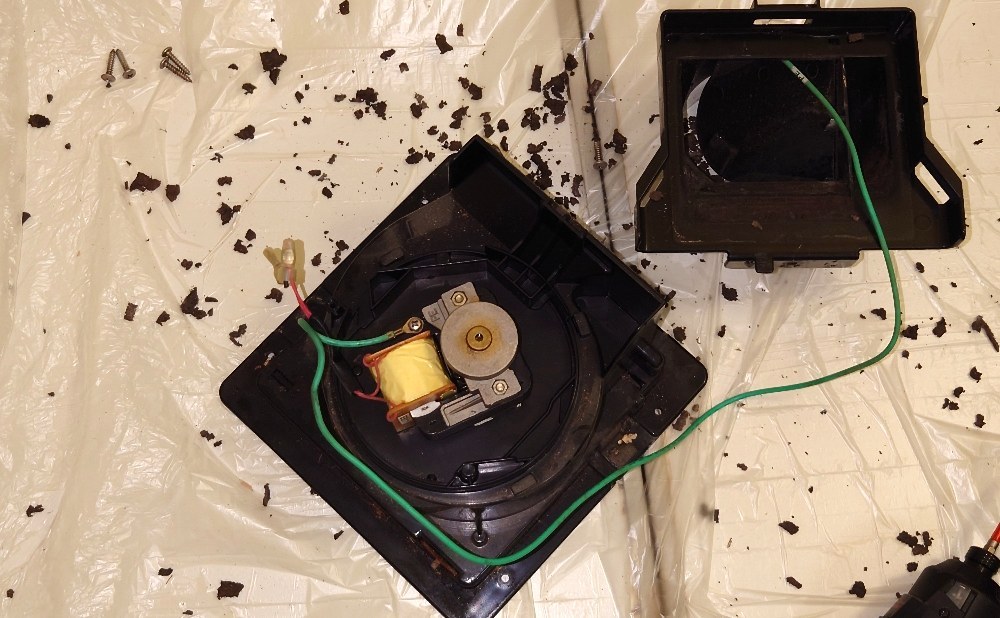

電線の離線

スパッと切って念のため養生します。

スパッと

作業②：新しい換気扇の取り付け

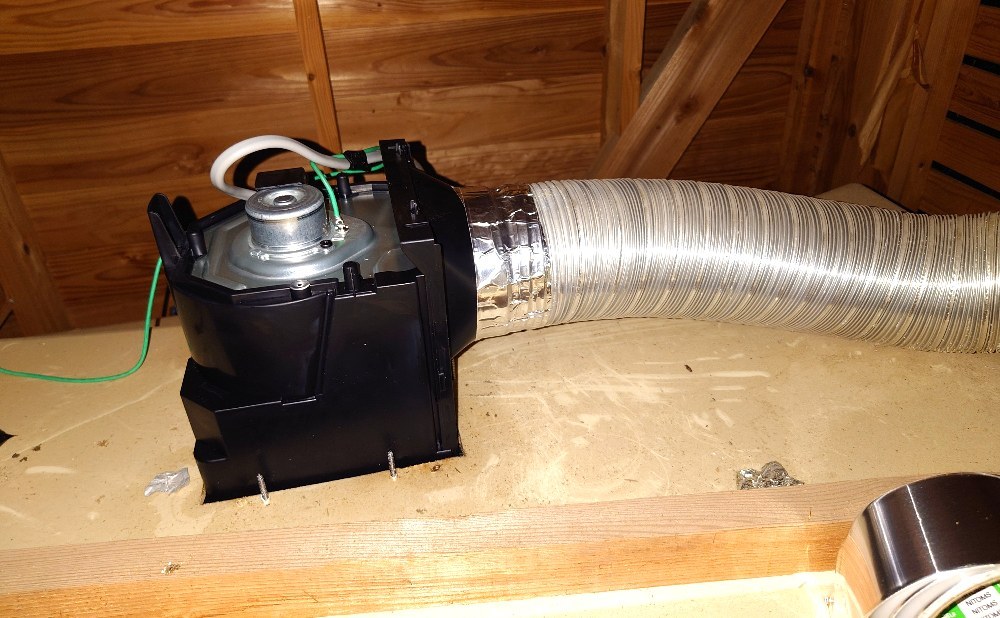

本体の取り付け

まずは新しい換気扇が付けられるのかの確認がしたかったので嵌め込んでみました。

実はこのパナソニックの機種は取付寸法が177mm角なのです。（旧機種は175mm）

多少キツめでしたが普通に入りました。

入らなければ天井の板を削る感じです。

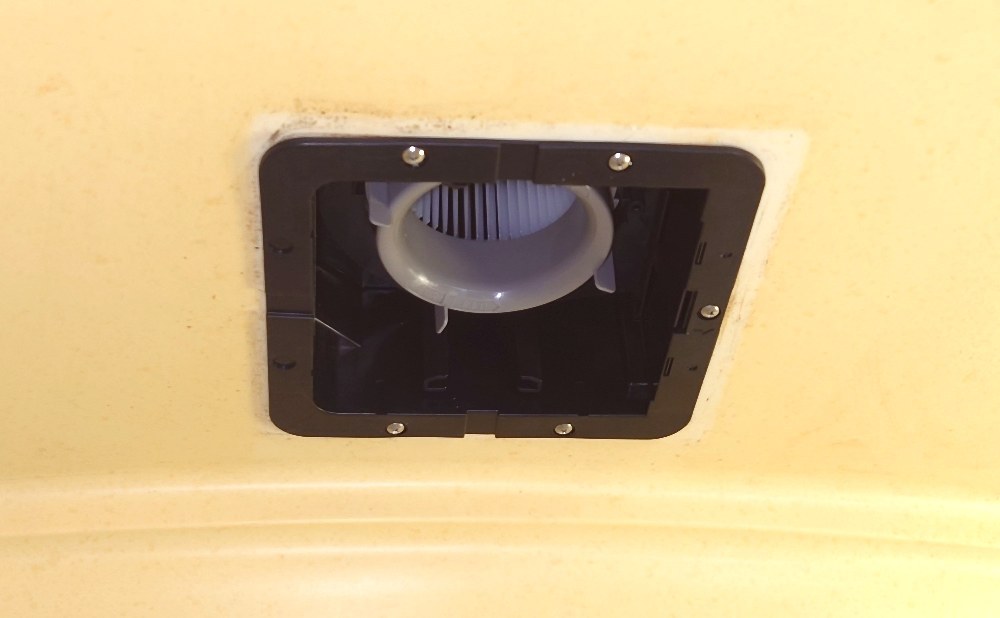

付属品のSUSビスで固定。

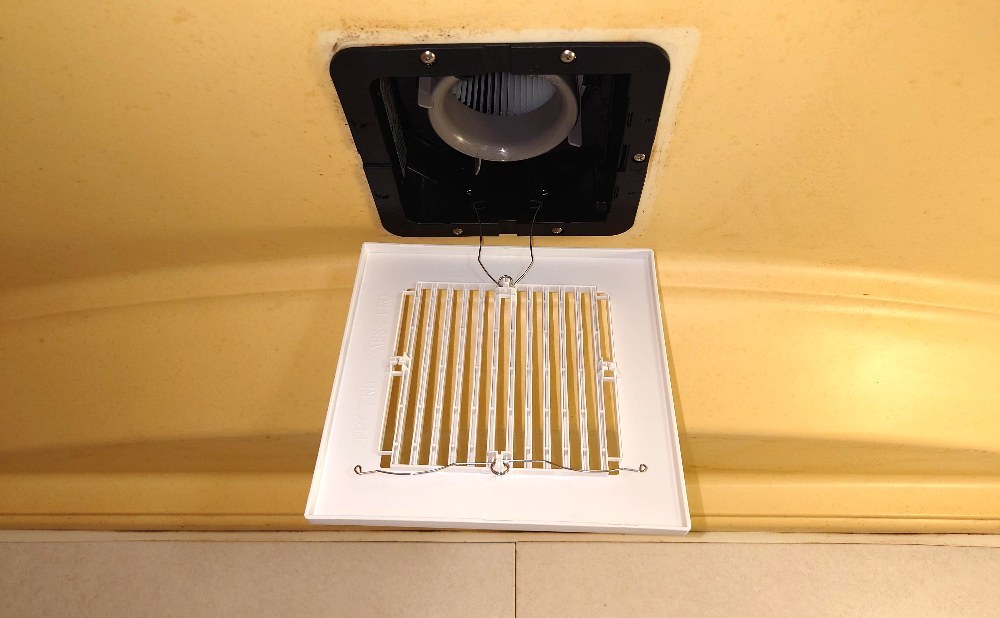

グリルはよくあるバネ式です

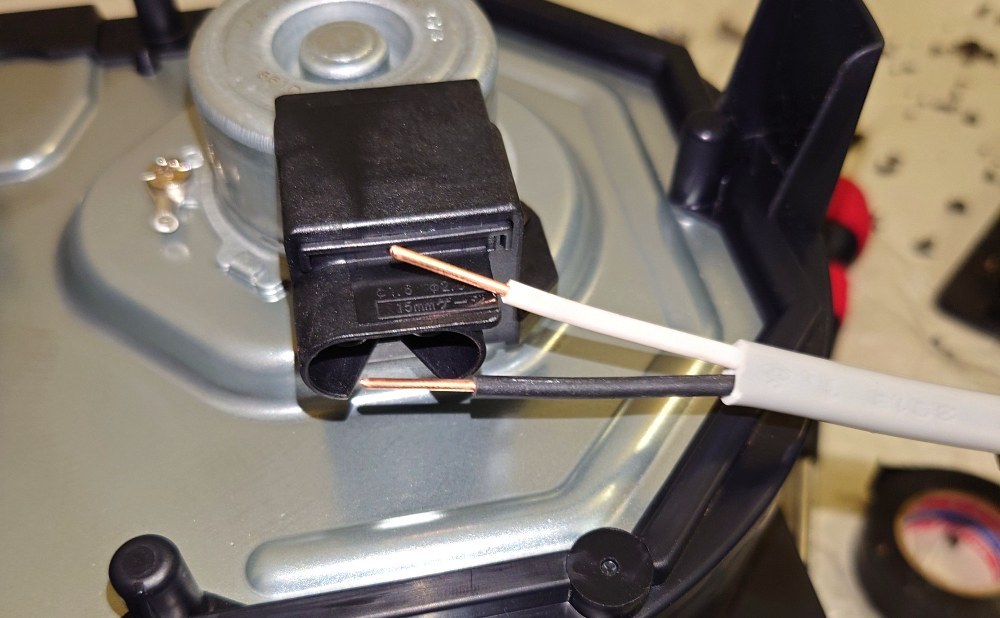

電線の接続

施工要領書に基づいて結線をします。

施工要領書を読んでも分からない方はやらないほうが良いです。

ダクトの取り付け

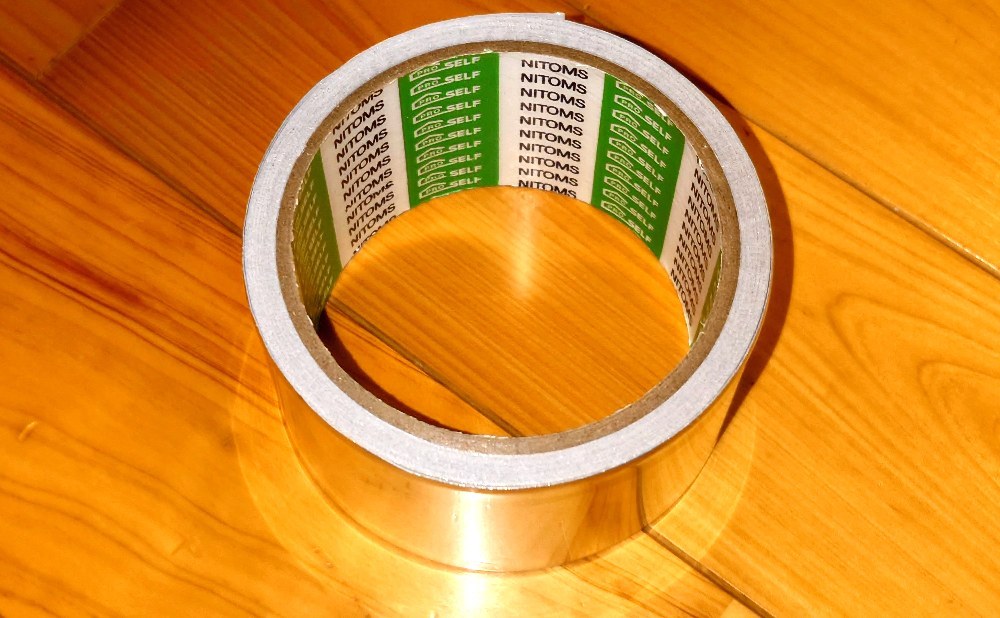

もともと付いていたダクトを接続します。アルミテープでグルグル巻きにしたあと、ギュッギュッと押さえつけてしっかり密着させました。

密着が大事♡

PR

Amazon￥5199/4 13:15時点

ニトムズ(Nitoms)PROSELF(プロセルフ) アルミテープS 補修 防水 耐水 耐熱 耐候 水まわり すき間 すきま ひび割れ 幅50mm×長さ10m×厚さ0.1mm J3230

シール剤を使うこともありますが、風呂の排気なので大丈夫でしょう。

ダクトを補強でビス打ちする場合は逆止弁のフラップがあるので干渉しないように注意してください。

それと接続点からダクトが持ち上がるようにしてしまうと、ドレン（結露水）が逆流して吸気口から水滴が落ちてきてしまいますので注意しましょう。

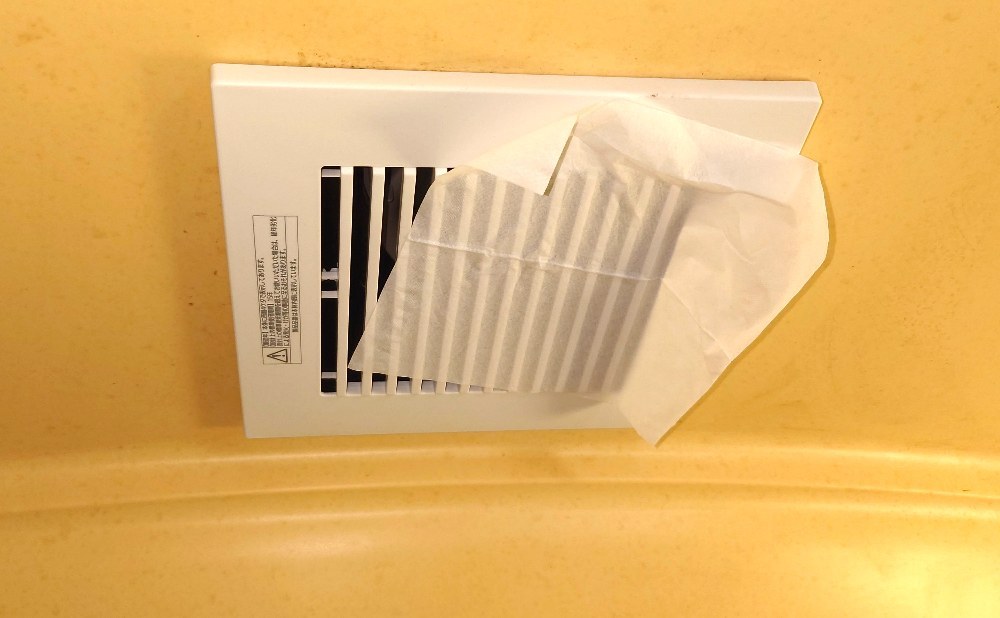

動作確認

ブレーカーを復旧し、動作確認をします。

スイッチィ〜ゥオオオ────ン！！

換気扇
「ゥ゙────ン」

おおー、無事に動いたよ

吸い込み力が施工前のの5倍くらいになった気がするぞ

詰まりで能力低下してたんだね

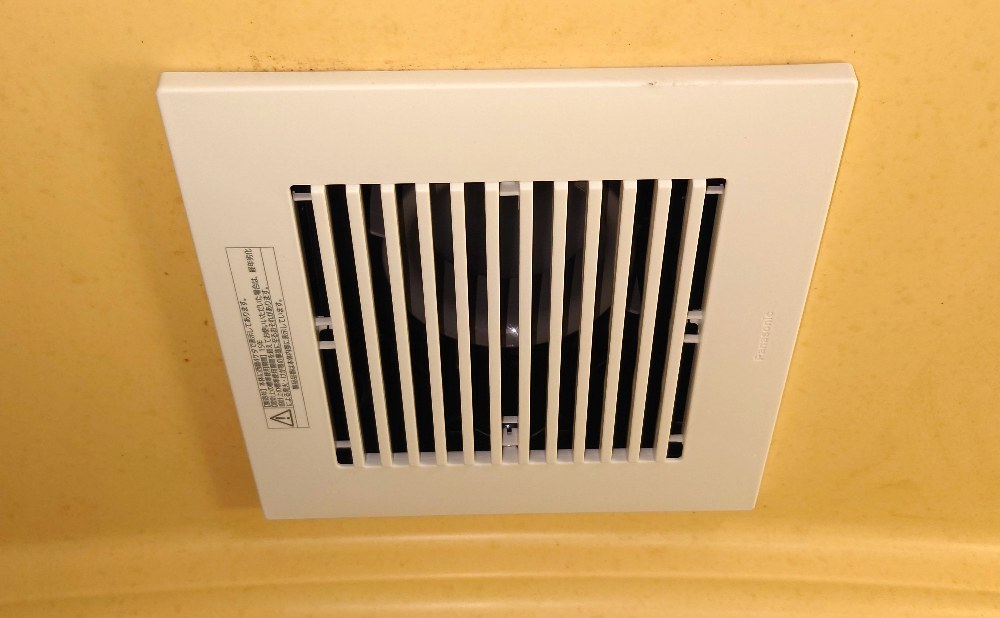

これにて無事に換気扇交換は終了といたします。

ちなみに外した換気扇は不燃ゴミで出せるようなので、サクッと処分して一件落着です。

業者さんに依頼したら間違いなく一万円（部材込み）は超えると思うので非常に良いDIYでした。

浮いたお金でラーメンでも食べに行きたいところだな！

♡ラーメン記事♡

さいごに

ということで今回は【DIYで風呂の換気扇を交換した話】についてまとめてみました。

最後まで読んでいただきありがとうございました。今後もぜひ生暖かい目で見守ってください。
