Godmorgen og goddag。（おはこんにちは）。
今回はArduinoUNOの互換機を買ったので、レビューしていきます。
（ちなみに互換品はArduinoの名称を使えません。私は「互換Duino」と読んでいます。）
Arduinoとは？
Wikipediaとかで自分で確認してもらったほうが速いですよ....
なんて言ったら怒られそうなので自分が言える範囲で...
「LEDなどのモジュールを操作するマイコン」
ですかね？ちょっと語弊が生まれそうですね...
「2005年にイタリアで開発された電子工作向けマイコンボード」
とかがいいのかな？
まあなんかいろいろできる基板って思ってください。

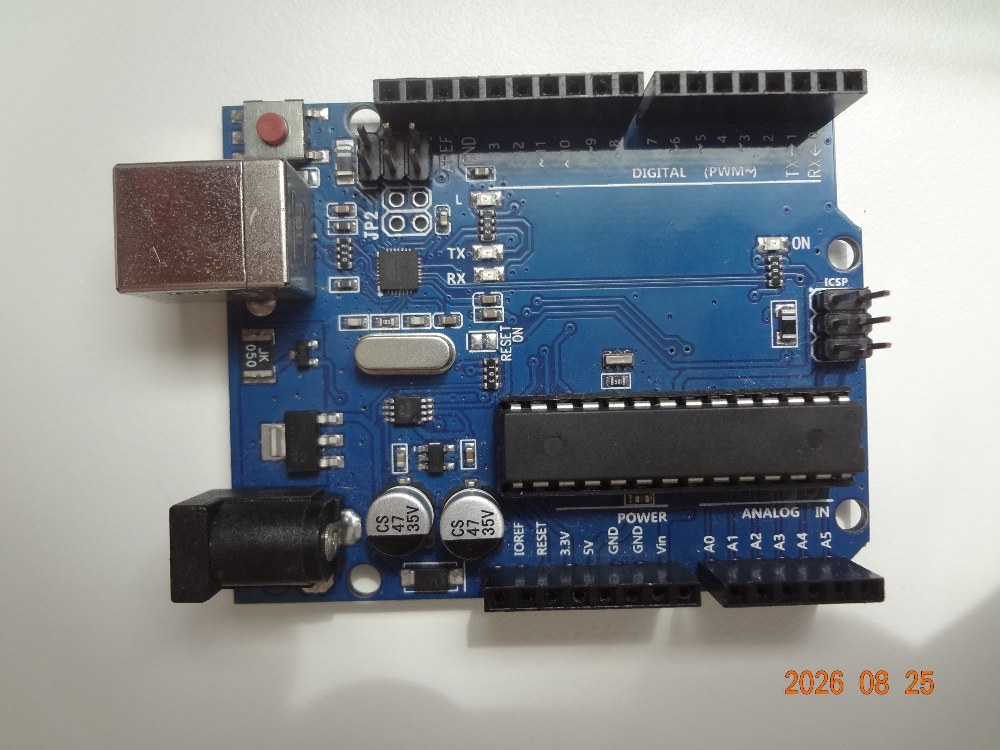

今回買ったもの
互換機です。
基本的な機能や仕様は同じです。
詳しくないので、回路や部品構成の細部までは確認できませんが……
※注意 安価すぎる互換機はUSB通信用チップにATmega16U2ではなくCH340Gを使用していることがあります。マジでトラブルの元なので必ずATmega16U2を使用しているボードを購入することをおすすめします。
この黒いUSBのそばにあるチップの近くに6ピンの端子があればATmega16U2です。
この黒いチップが横長で足の幅が広く近くに端子が無いものがCH340Gです（例外もあります）
という注意喚起でした。
外観

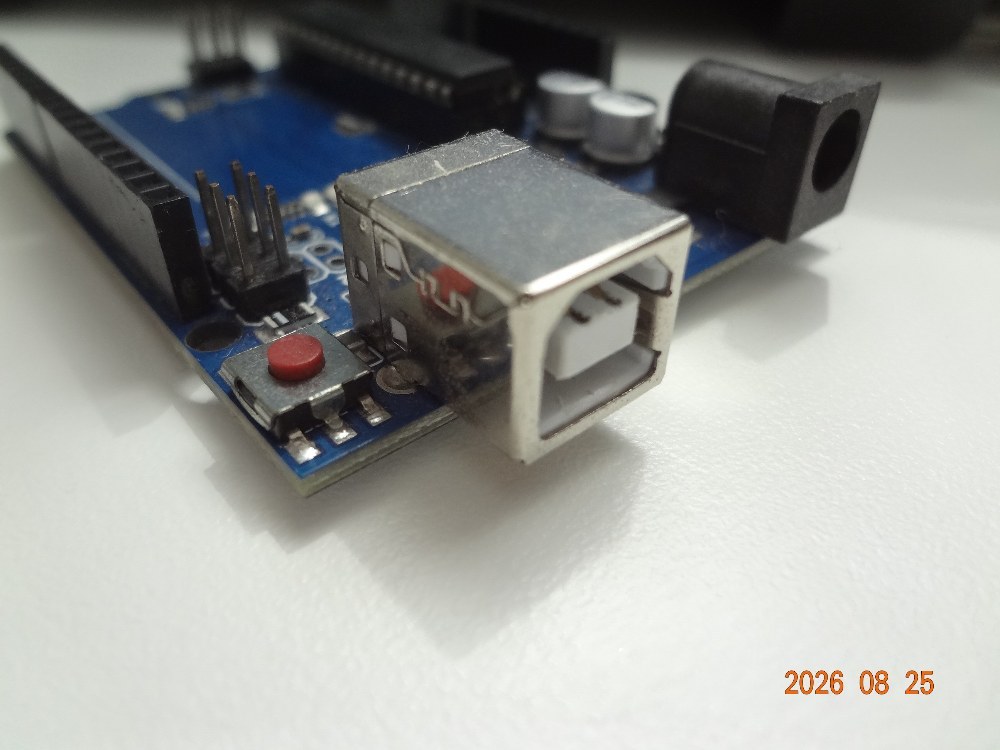

USB
純正と同じUSB タイプBです。
ケーブルはプリンター用ケーブルを流用できます。
タイプBは2.0と3.0で形が違うので注意！
USB 3.0用ケーブルは端子形状が異なるため、そのままでは接続できません。USB 2.0用ケーブルを使用しましょう。
DCジャック
DCジャックがあります。
動作電圧が5vだからといって5vを掛けても動きません。
（6vから動くようです）
DCジャックとUSBを両方接続している場合DCジャックの電圧が低い場合はUSBから電力を供給します。
9V〜12Vを掛けるのをおすすめします。24vはおすすめしません。
（コンデンサ燃やしたくないからね）
チップ

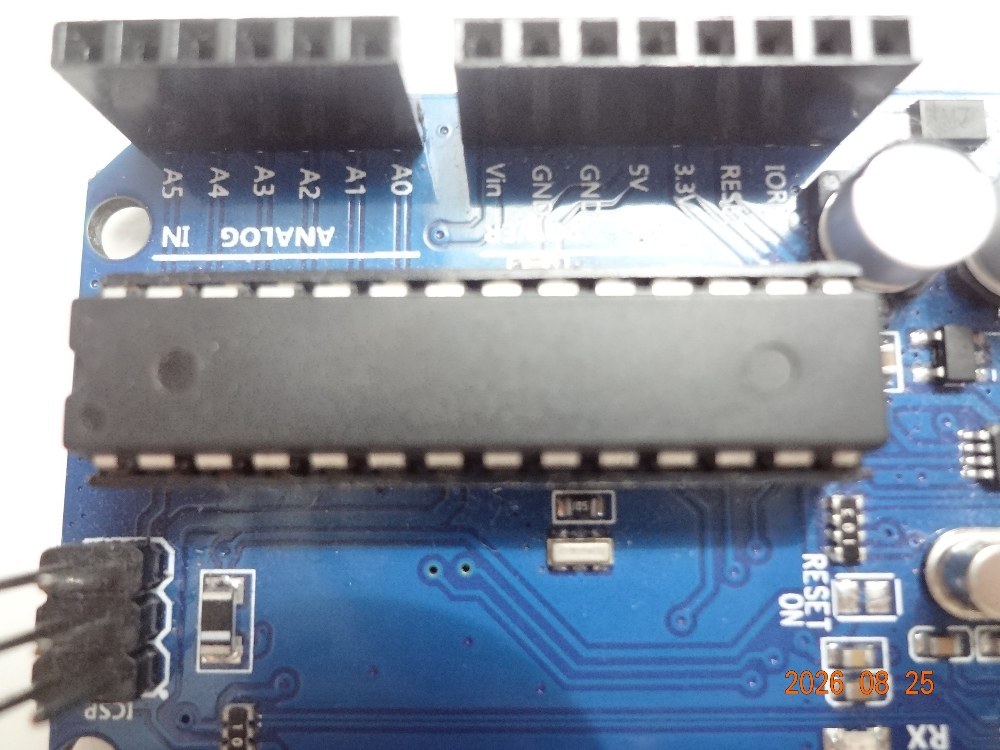

メインのチップは純正と同じATmega328Pです。
これに直接9vをかけると内部回路が焼けます（1敗）
↑当たり前？昔の自分がやらかしたんだよ

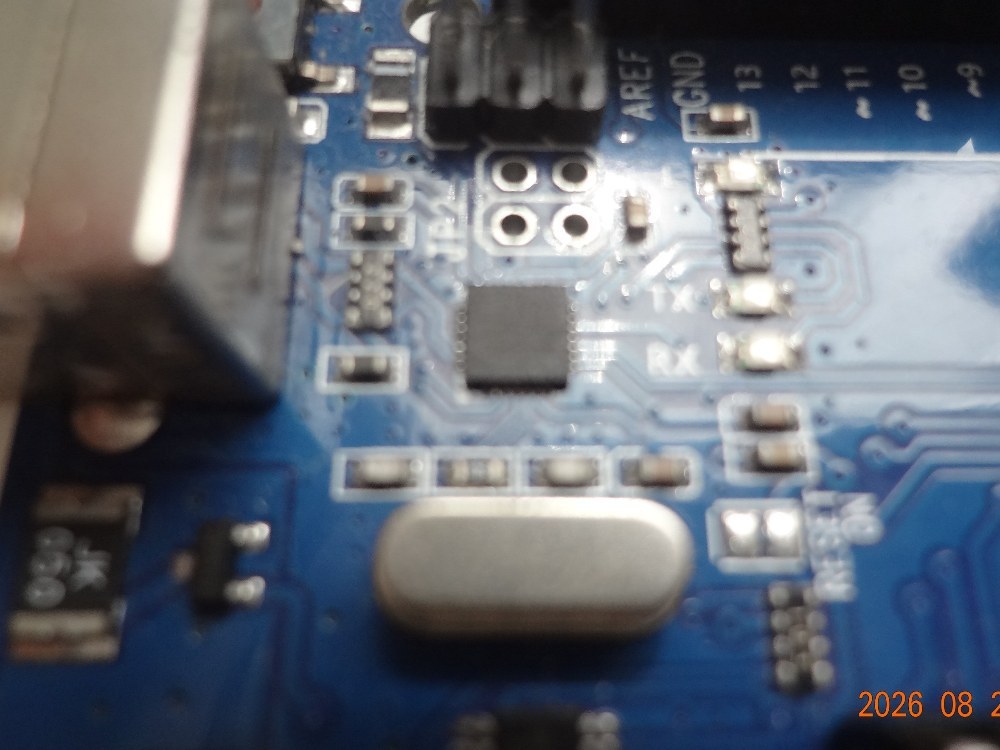

USB通信用のATmega16U2です。USBホスト機能を持ってます。
Arduino LeonardoというボードはメインのチップがATmega32U4になっています。

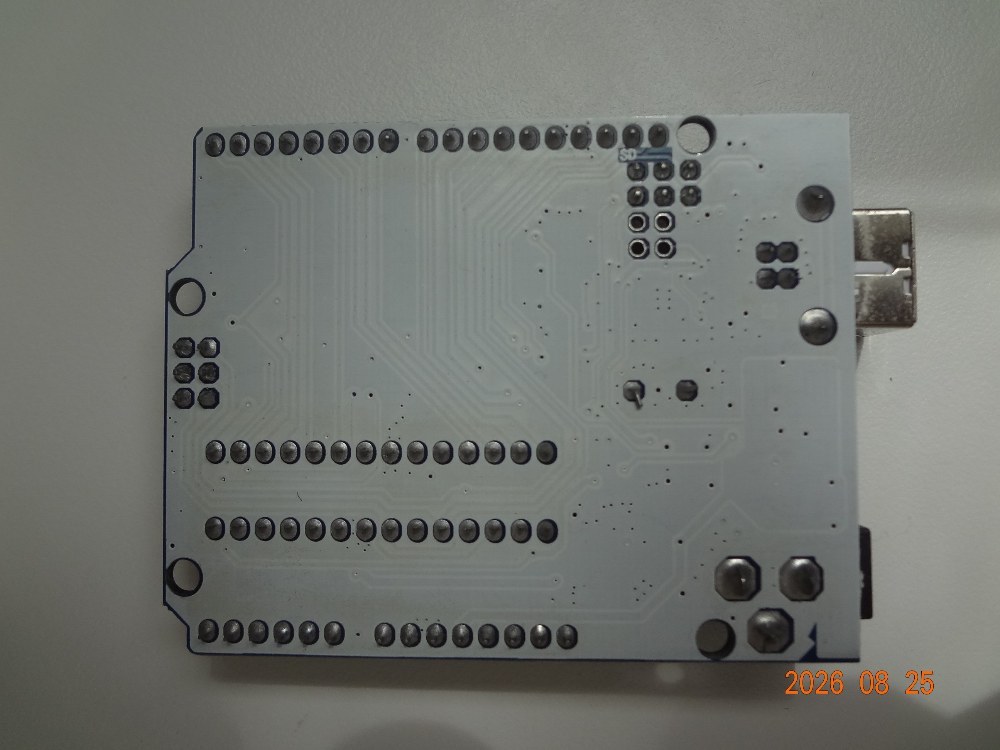

裏側
なんもないです。
右上にSDって書いてありますね...なんだろ
気になったところ
このJP2という穴はなんでしょうね...？
なんかピンをハンダ付けすれば使えるのでしょうか？
まとめ
普通に使える互換機でした！
プログラミングする気力がなく、カメラのSDカードもいっぱいなので、この辺で終わりにしておきます。
ほなまた
まとめ
普通に使える ストックもあり
- 使える
- DCジャックが曲がってる
評価
関連商品
商品情報
- メーカー
- 互換品
- 製品名
- UNO R3
- 購入価格
- ¥850
