こちらの記事で絶賛したWF-1000XM5をリバースエンジニアリングしてさらに音質最強にする計画です。

アプリEQの仕様を特定したい

リバースエンジニアリングするのは、アプリEQです。

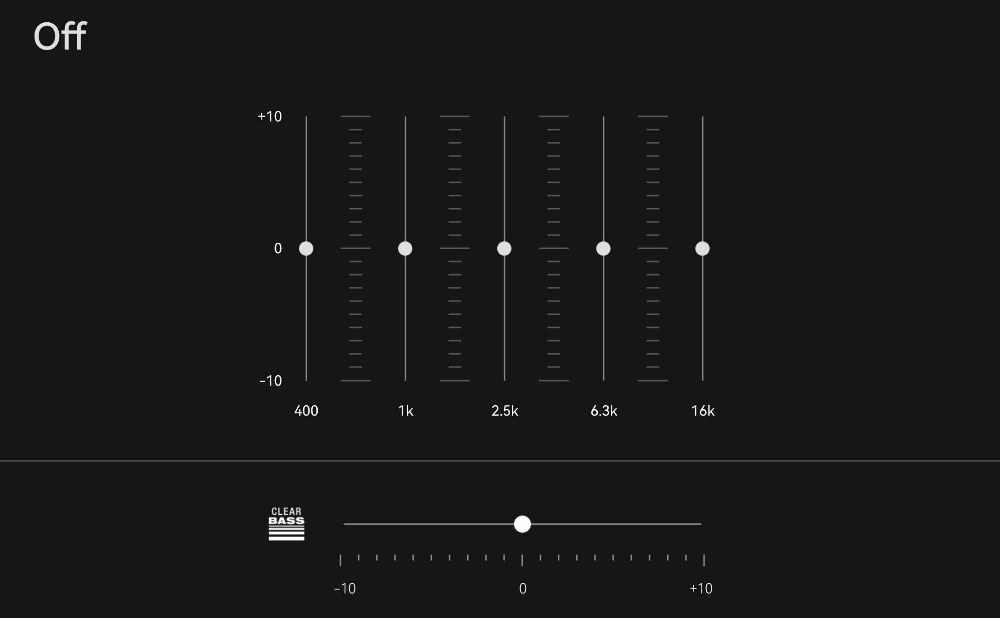

WF-1000XM5の専用アプリに搭載されているEQは、「400Hz / 1kHz / 2.5kHz / 6.3kHz / 16kHz」の5つの帯域に「ClearBass」を加えた計6バンド構成です。

各バンドの仕様として、ClearBassは中心周波数とQ値（効果が及ぶ帯域の広さ）が、その他の5バンドはQ値が明かされていません。今回は、これら未知のパラメーターを測定によって特定していこうと思います。

リバースエンジニアリングの方法

Q値を特定する具体的な手順は以下の通りです。

まず、EQをすべてオフにした状態の周波数特性（ベースライン）を測定します。次に、調べたいバンドEQの値を1つだけ動かし、その状態の周波数特性を再度測定します。
最後に、その2つのデータの「差分」を完全に埋めるようなパラメトリックEQをpeqdb studioで作成します。その際に導き出されたQ値こそが、そのバンドEQが持つ実際のQ値となります。

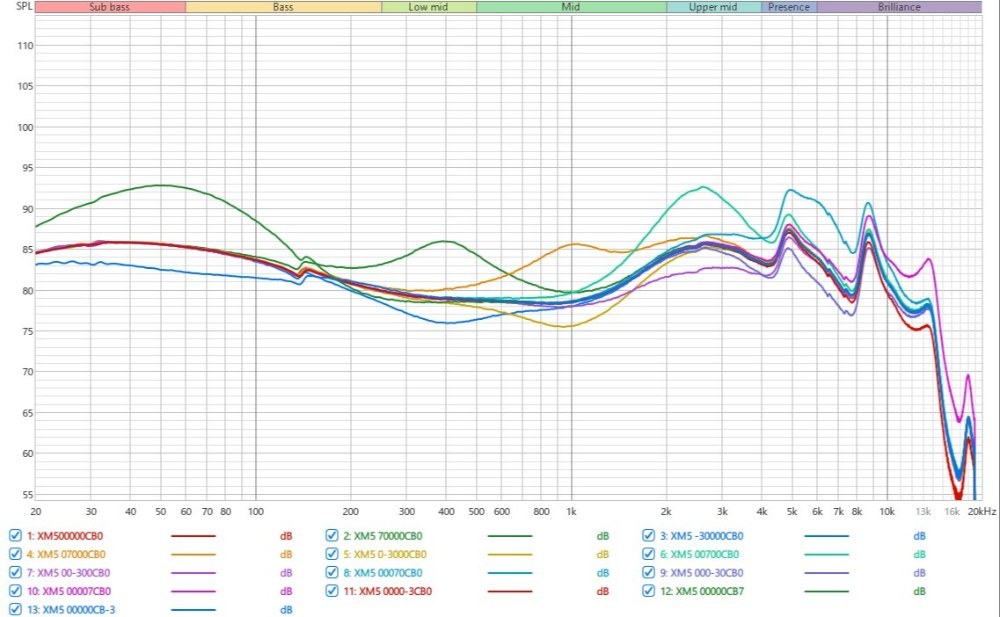

合計13回測定しました‼（高域の特性がギザギザしてるのは私の測定器とXM5の相性が悪いせいです。実際はもっと滑らかです。）これをpeqdb studioにインポートします。

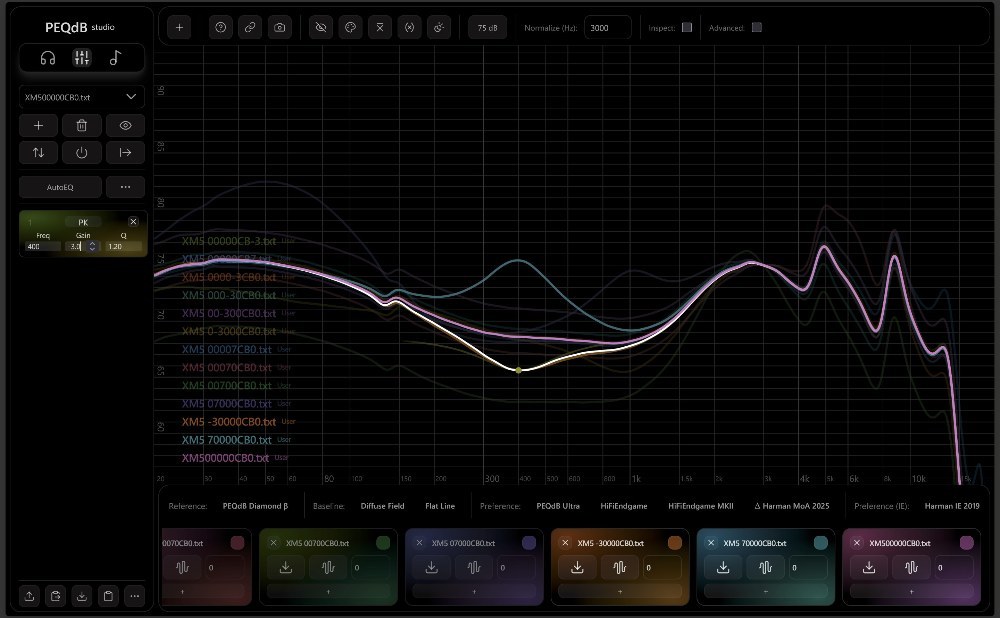

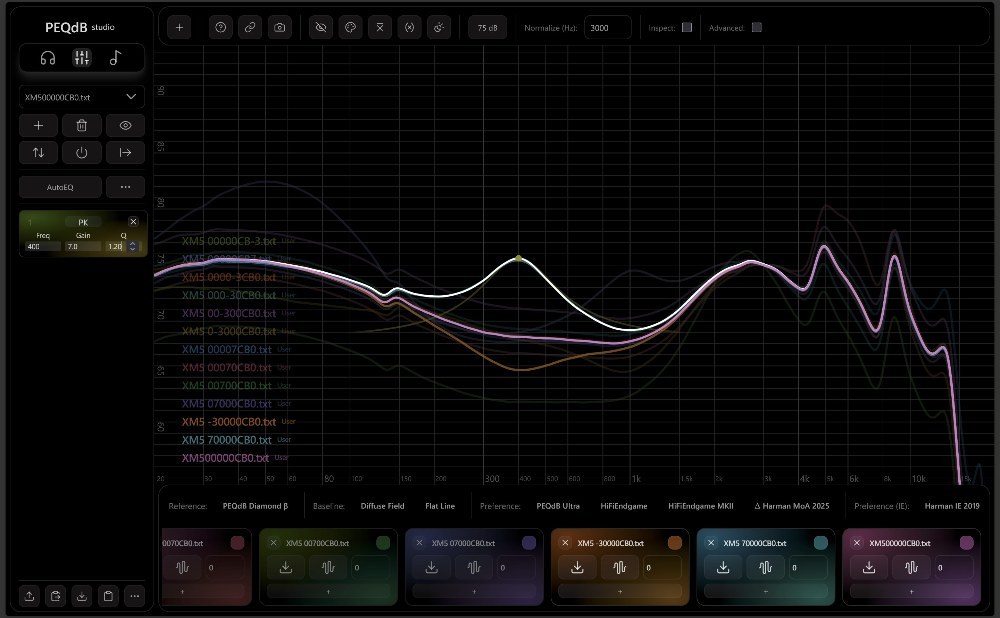

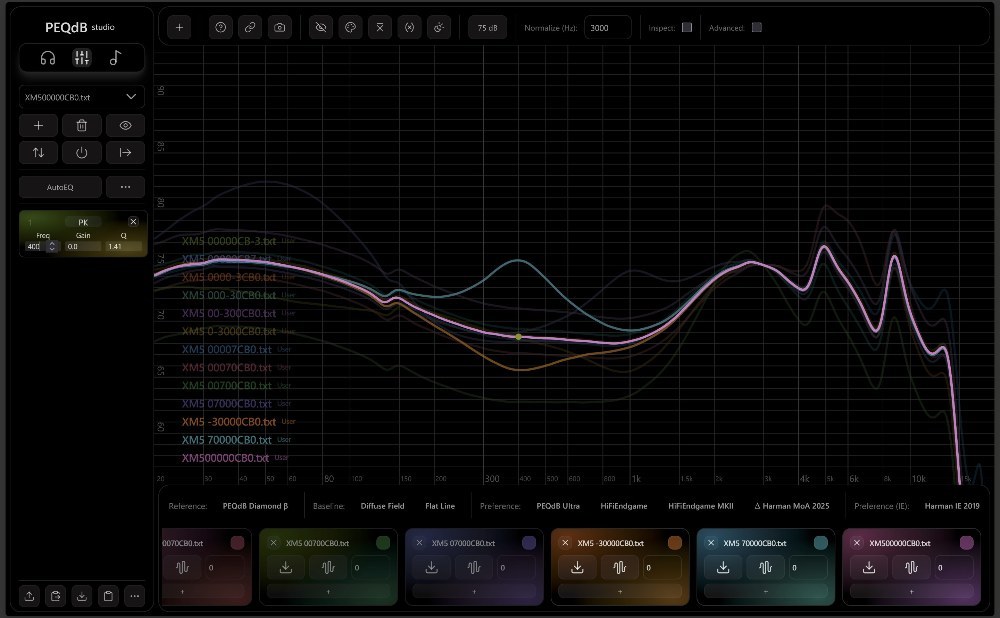

画像の通り、ベースとなる「EQオフ時の周波数特性」に対して、Q値を1.2に設定したパラメトリックEQを適用すると、アプリEQで「400Hz を +7」または「400Hz を -3」に動かしたときの周波数特性と、完全に一致することが確認できました。

つまり、このアプリにおける400Hzバンドの実際のQ値は「1.2」であると特定できます。
この検証をすべてのバンドで繰り返し、それぞれの正確なQ値を割り出していきました。

ClearBassだけは周波数とQ値の両方が分からないので、ほかのバンド程正確にはわかりませんでしたが、

だいたいこれくらいだと思います。

最強のEQを作りたい

各バンドの「周波数」「Q値」「フィルタータイプ」が特定できたことで、アプリEQの仕様が解き明かされました。
ここで私たちが操作できる変数は、「ゲイン（1dB刻み）」のみです。
そこで、特定した「周波数」「Q値」「フィルタータイプ」の3つを固定パラメーターとし、ゲインのみを1dB刻みで動かして、ターゲットカーブに最適化（AutoEQ）する用ソフトをAIと共に開発しました。

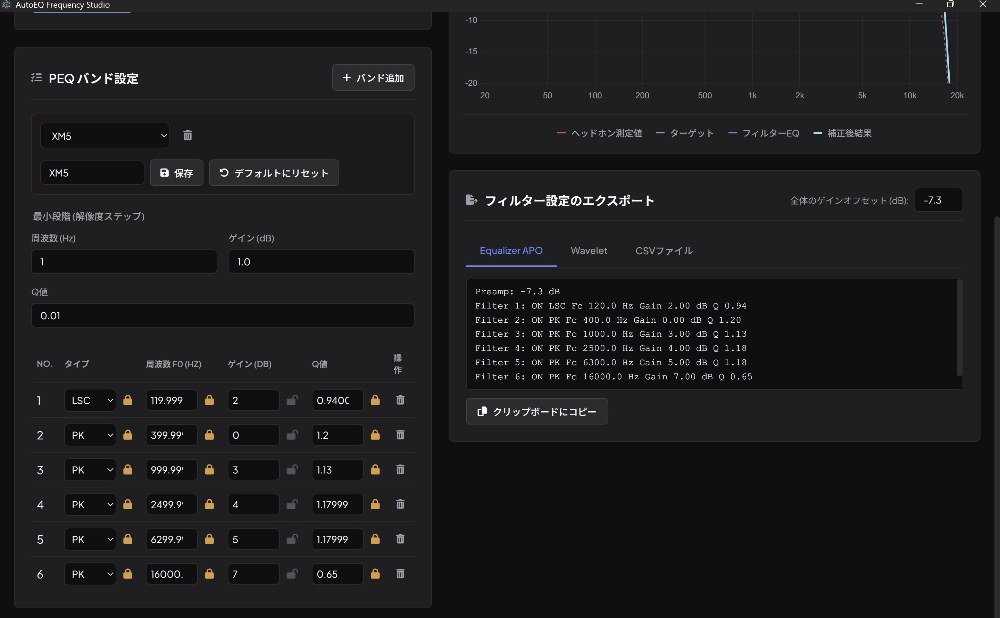

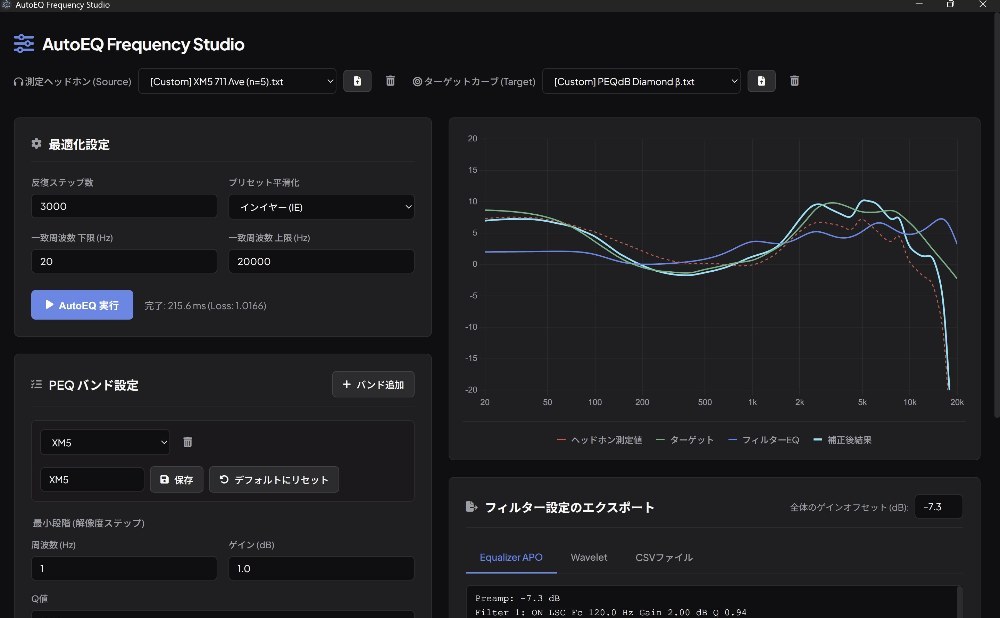

その実際の動作画面がこちらです。

AutoEQアルゴリズムだけは、AIにはまだいいものが作れないので、

Sharur氏が作った優秀なAutoEQアルゴリズムを拝借しました。

目標とするターゲットカーブは、同じくスタンフォード大学に在籍するSharur氏の学位論文

の調査で最も高評価を得た「PEQdb Diamond β」にします。

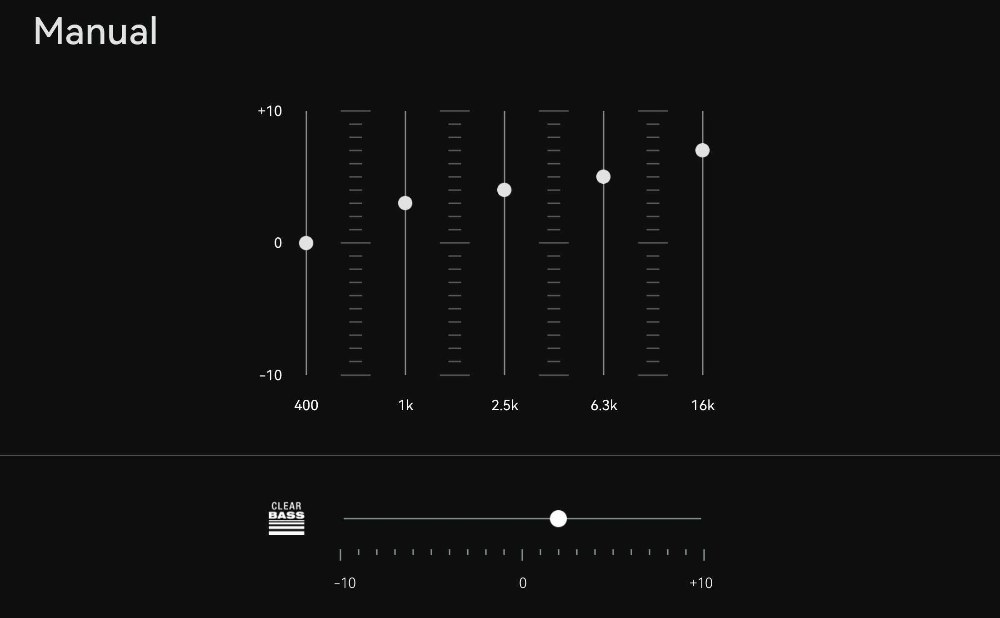

作成されたEQがこちら

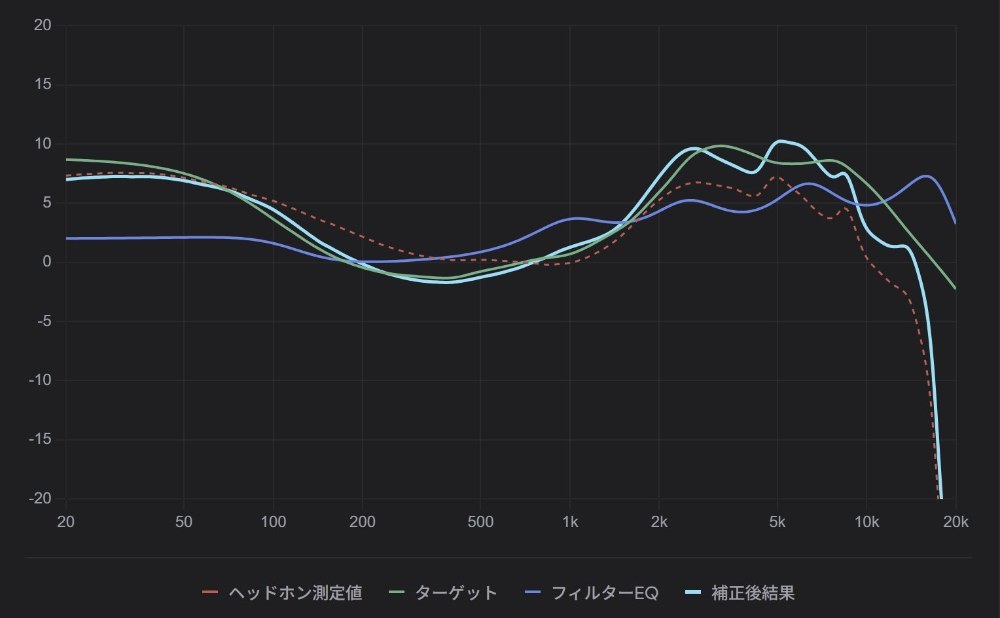

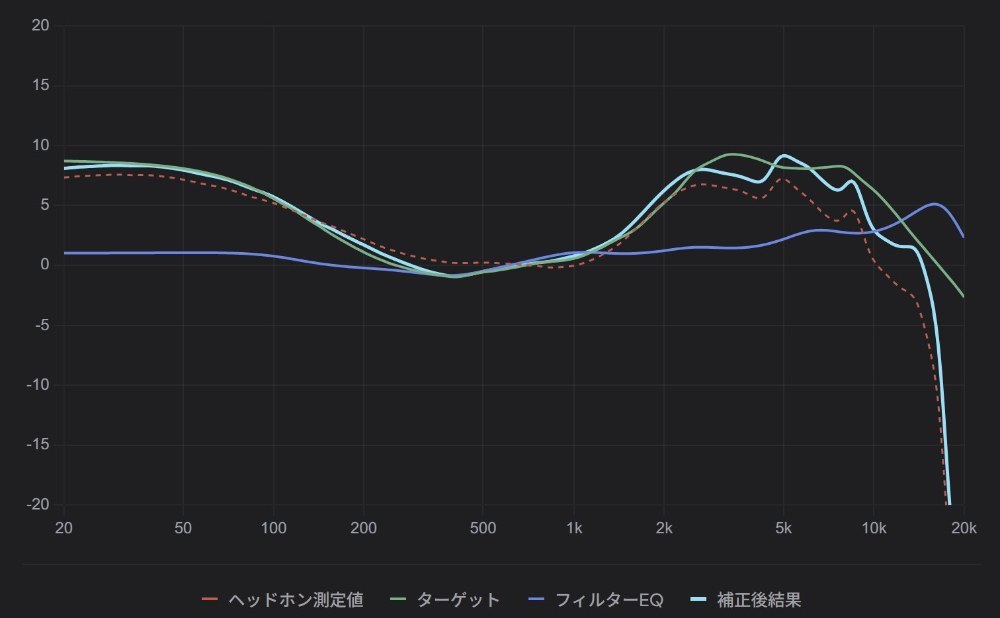

こんな感じでターゲットに合います。

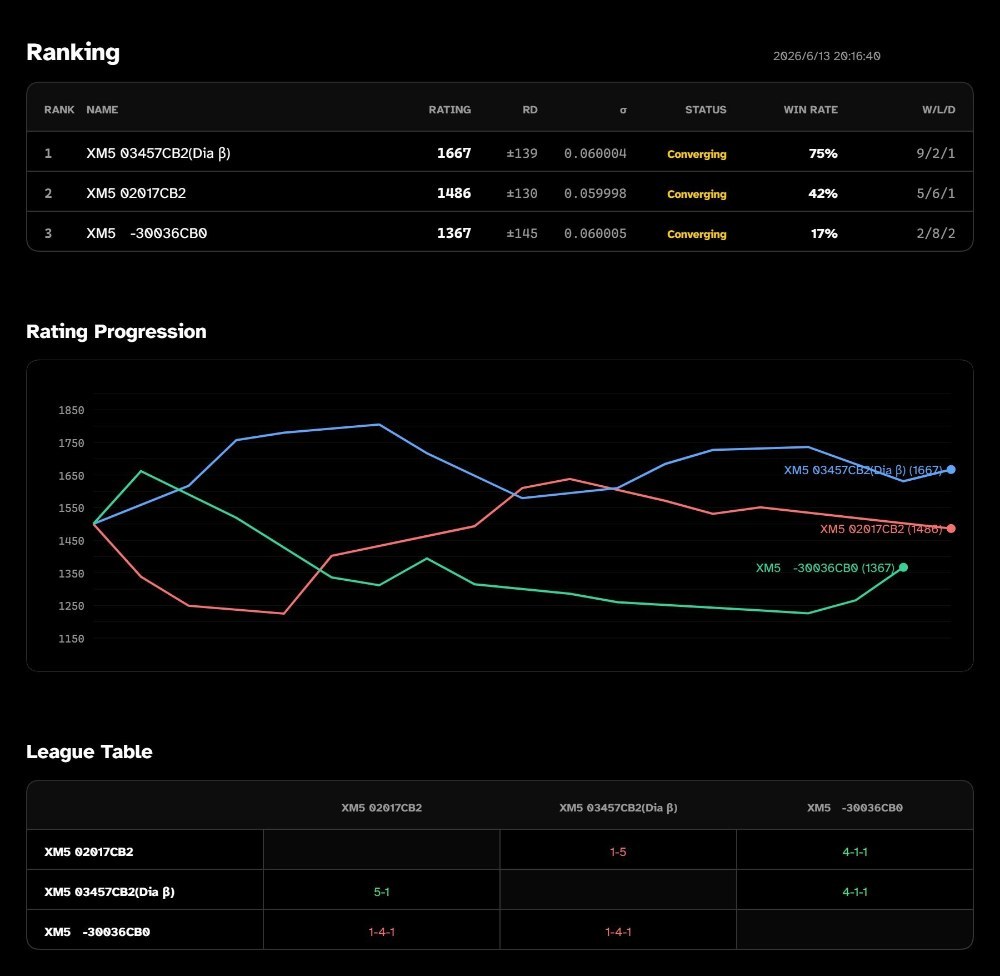

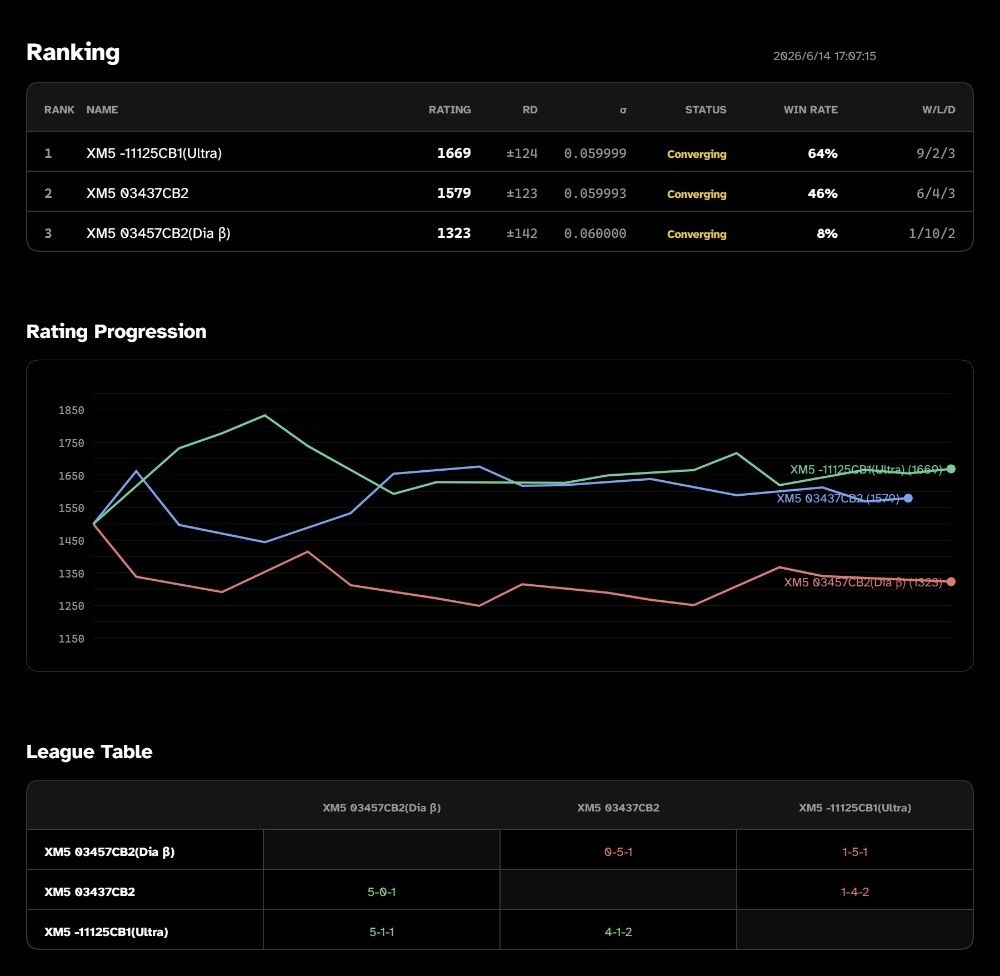

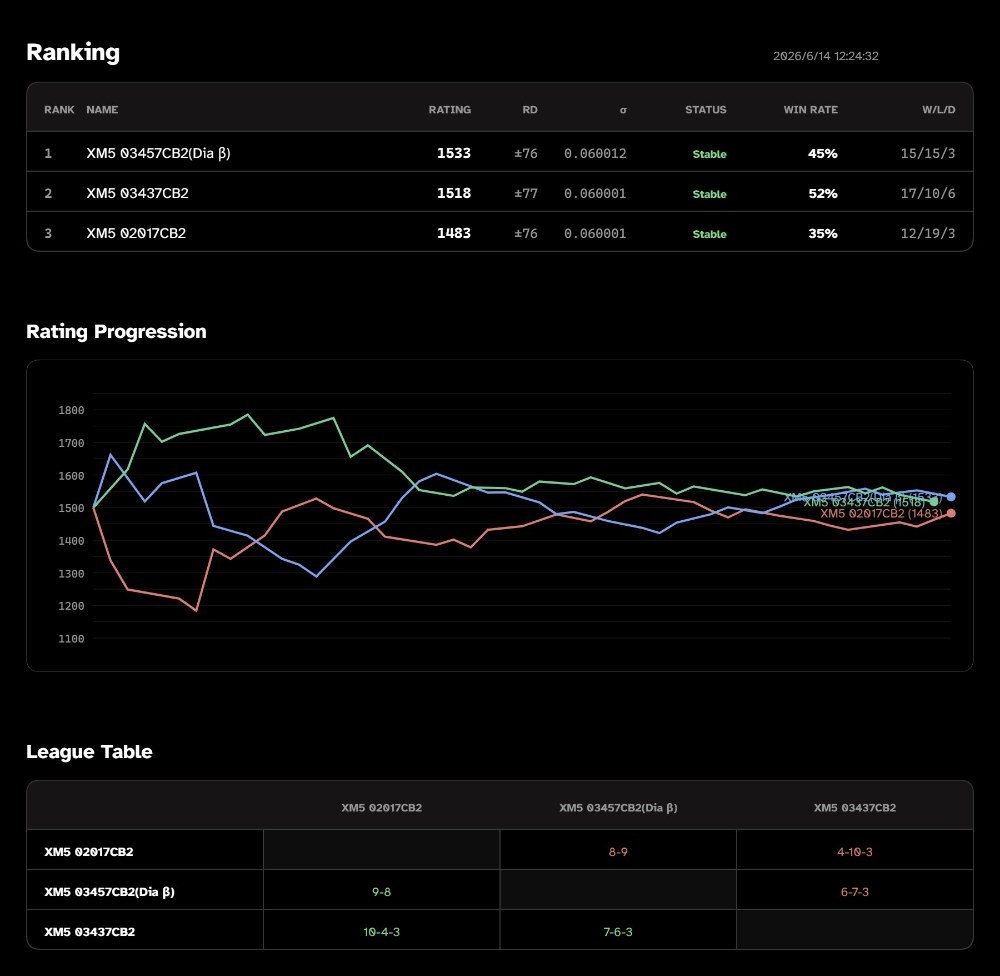

今まで作ってきたEQともブラインドテストしてみました。

今回作ったEQの圧勝です。最も好まれなかった緑色のEQが

前の記事で紹介したEQです。

今回作成したEQをXM5に適用すると、とてもとてもとても音が良くなるのでぜひ試してみてください
