前置き
今回もまた前回に引き続き
いま絶賛
俺的ジャンカー
さんがジャンク箱プレゼントをおこなっていますよね
うp主が宣伝(勝手に)も兼ねて書いていきたいなぁと思います
といっても今回は初心者なりにグラボを分解してみたよーっていうだけな話なんですけどね…
ただ動いたらの話にはどうしてもなりますが仮にうごかなかったとしてもうp主的には送料以上の価値があると思えるものをいただけたので皆様もぜひぜひ応募してみてね
今募集してるのはこれかな？

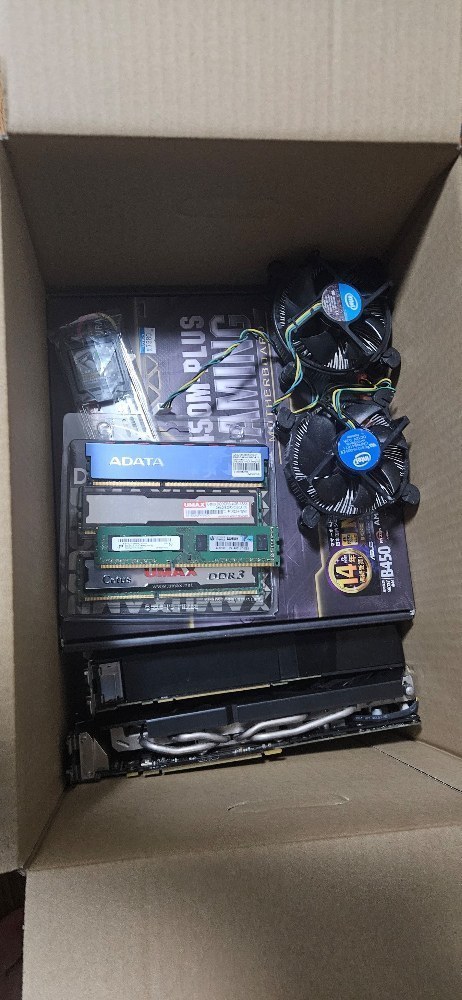

ちなみにうp主がいただいたのはこちら…
遊び道具の紹介
今回遊ばせていただくものはこちらですね

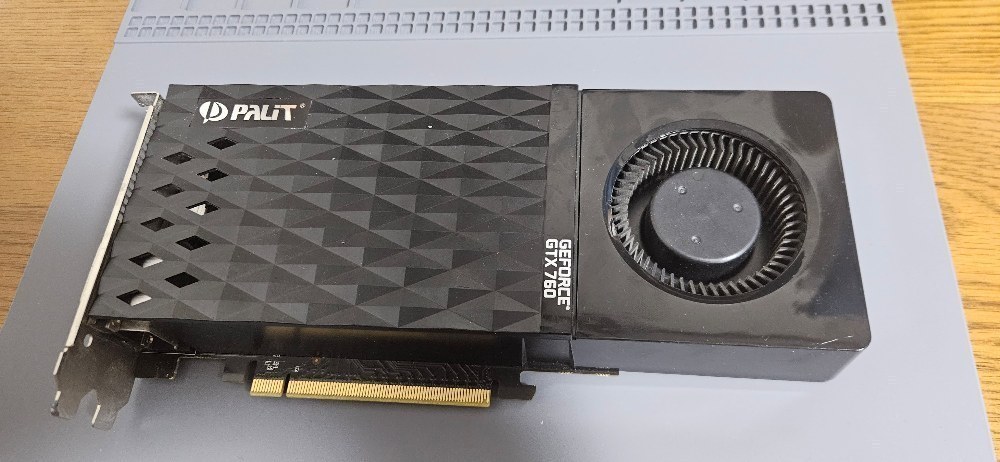

パリット製GEFORCE GTX 760
新品だとまだこんな値段するのか…
まぁ中古だとだいたい1500円前後らしい…
といってもあまりうp主はこいつがどのぐらいの性能を発揮するのかはあまり知らないんですけどね…
まぁ世代じゃないし仕方ない…

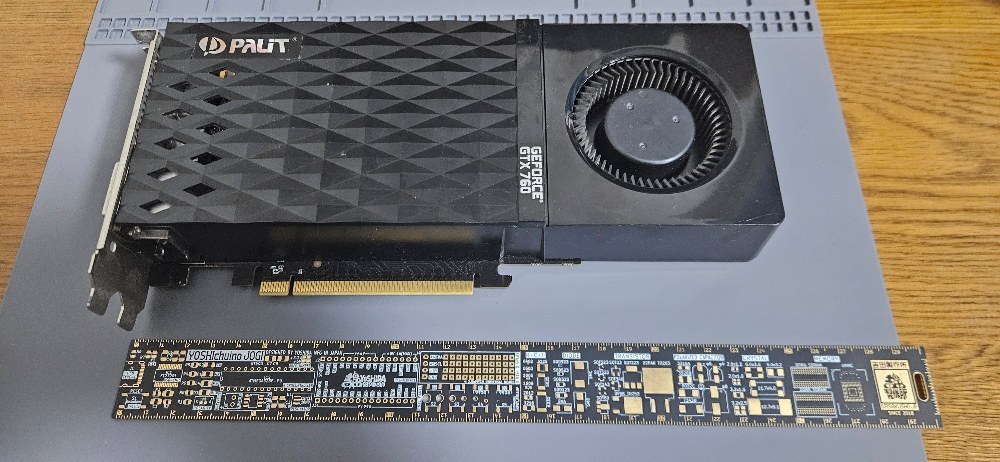

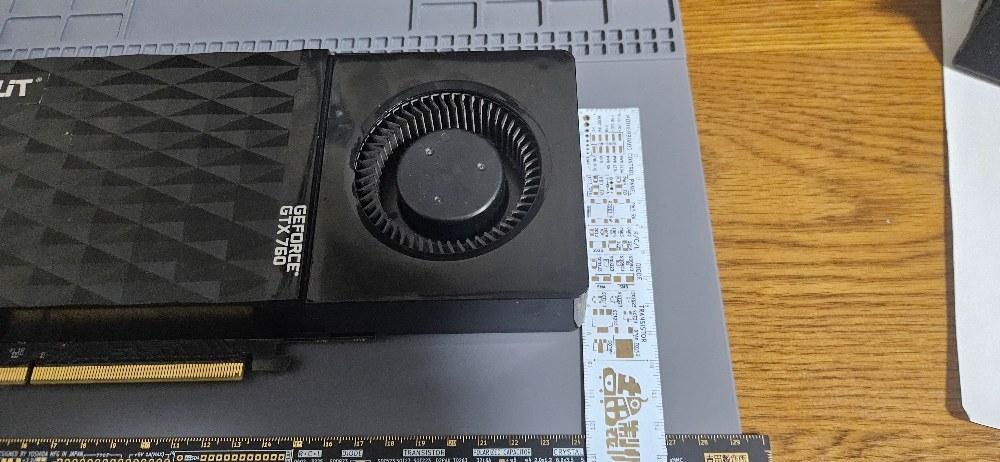

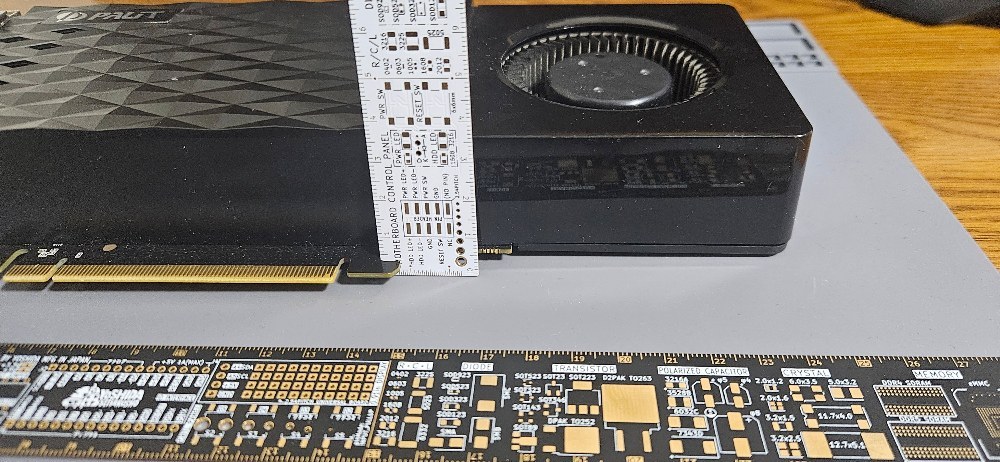

一応サイズ
だいたい横は24CMぐらい
たては９CMぐらい
高さは4CMぐらい
出力端子
出力端子はさすがに昔の製品なだけあってHDMIとDPは今も使われてますがvga端子が二つですよ二つ
この端子なんて小学校の時に学校で使われてたモニター？テレビ？みたいなのの後ろの方になんかねじ止めできる端子があるなぁーって見かけたことがあるぐらいでめっちゃ久ぶりに生で見ましたよ
(てゆうかなんでそんな記憶が打ってるときによみがえったんだろう…)
ただ二つといっても上と下で地味に違いがあるから違うのかな？
うp主はさすがにわかりません…
分解開始
てっきりねじを外すだけだからとくに苦戦することなく分解ができるだろうと思っていたんですがまさかですね一つだけねじが舐めやがりましてね…
これは途中でとったしゃしんなんですけど結構しっかりと時間を取られ苦戦しましたね
なんせたった一つのねじに40分ぐらいは…
あげくの果てにはねじをはずすのではなくねじ山を壊す方にシフト変換していますし…
しばらくあと
なんとかねじ山の破壊に成功し分解ができましたね
てっきりねじが途中で出てくるだろうなぁと思いながらはかいしてるとまさかのねじが短かったらしく、切り終わったと同時に取り外せてびっくりしましたね
まぁ仮にねじが見えたらおそらく分解がねじが舐めてできなかったよーていう記事になってたんだろうけど
ちなみに皆さんはねじがなめてしまった時ってどうやって外します？
うp主の場合はティッシュを挟んでみたりゴムを挟んでみたりねじを力づよく押しながら回してみたりいろいろな大きさのドライバーで回してみましたが無事全敗しました…

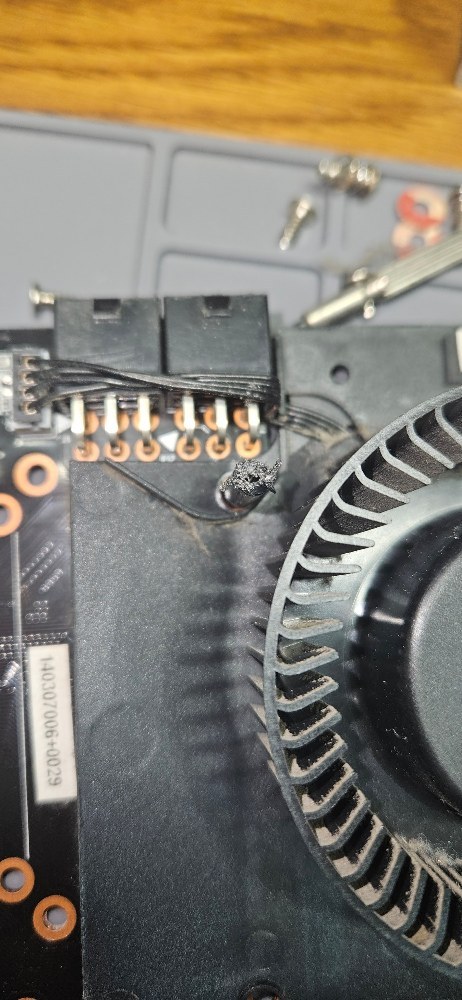

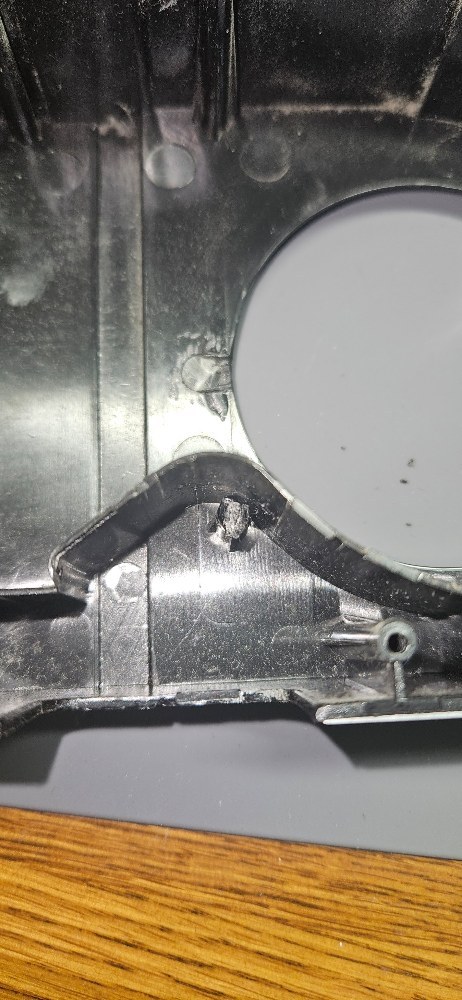

ちぎれてるところ
結構断面はちぎったので荒いですね
まぁこの状態でもねじを外せる気はびくともしなかったんですけど無事に…

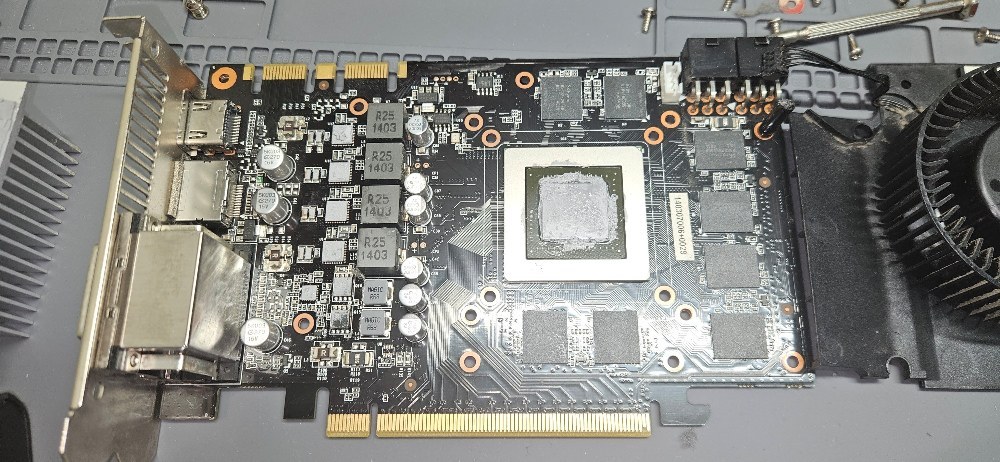

やっとなかみ～～
まぁGTX760なのでね中身はなんかかわいらしいですね
まぁこれでも新品だと万を超えるみたいですが
あと、おそらくグリスは一回以上交換されていたのか、状態が保たれていましたね
よきかなよきかな…
ふむやっぱりこれをみても技術とかの面でかけることがなさすぎる…
しいていうならVRAMチップと思われる枚数が少ないのと本体のチップがGPUのくせにちっちゃいのかなぁっていう印象を抱きましたけど…
あとは上の方にある端子っぽいのってなんだろうなぁ…
ちなみにのはなし
ちなみに中にあったふたつのヒートシンクはねじを外そうと悪戦苦闘してた時に結構あっさりと取れましたね…
まぁそりゃヒートシンクをとめてたねじは取っていたので当然といえば当たり前なんですけど…
逆にファンの電源コネクタは分解するまで外せませんでした
やっぱりコネクタは上に力をかけないと外せねぇ…

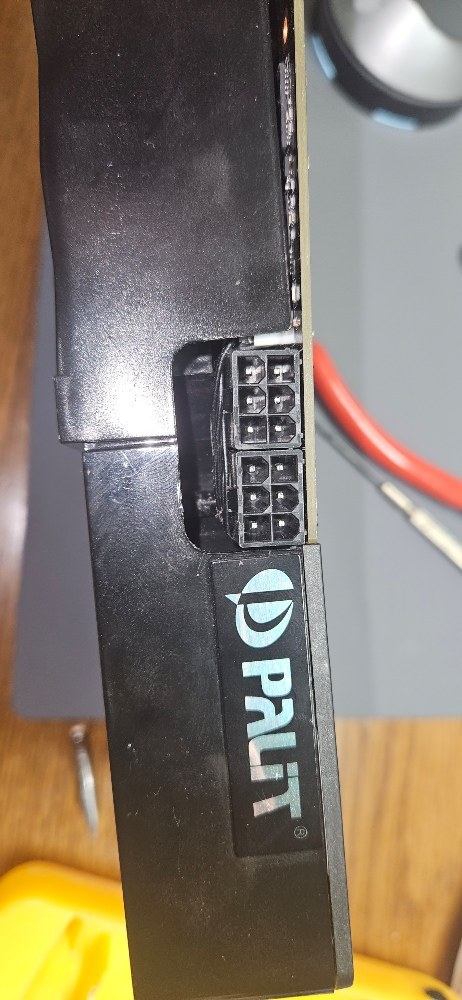

あとは電源がなんか鉄の線みたいなのでつながっている気がして、怖いものだと感じました…
実質の戦利品？
まぁぶっちゃけしばらくは動作検証をする目途はたっていないので分解して得た戦利品といったら地味に使い道がありそうなでかめのヒートシンクですね
まぁもう一個の方はちっちゃかったのでそのままつけてふたをしました…
最近iPadに使えるようのヒートシンクを買おうか悩んでいたのでちょうどよかったですね
接点部分は銅製なので使えるはず…

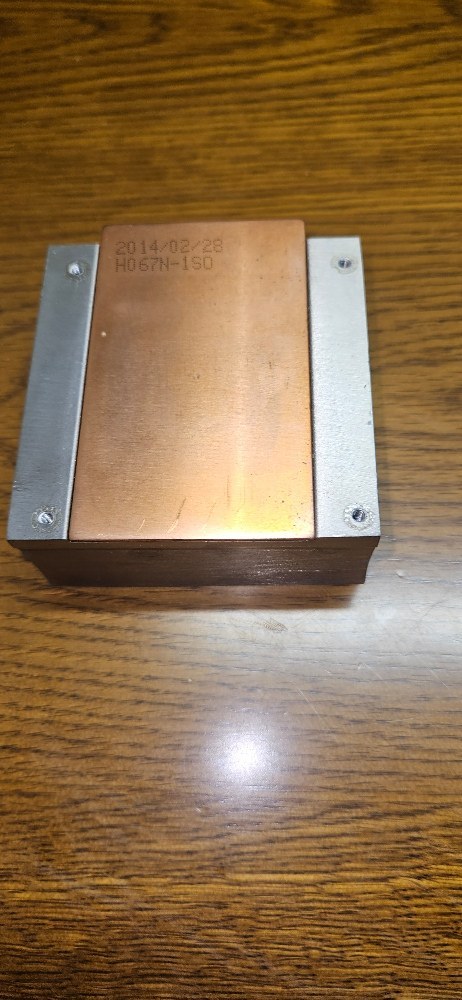

また写真ではあまり見にくいですが、このヒートシンクに2014/02/28 H067N-1S0とかいう刻印があったのでこのグラフィックボードは2014年製なのかな？
あーあとこいつを止めてたねじが途中までねじねじ部分がない特殊ねじだったためグラボにつけっぱにできずねじだけ別で保管してるっていう…

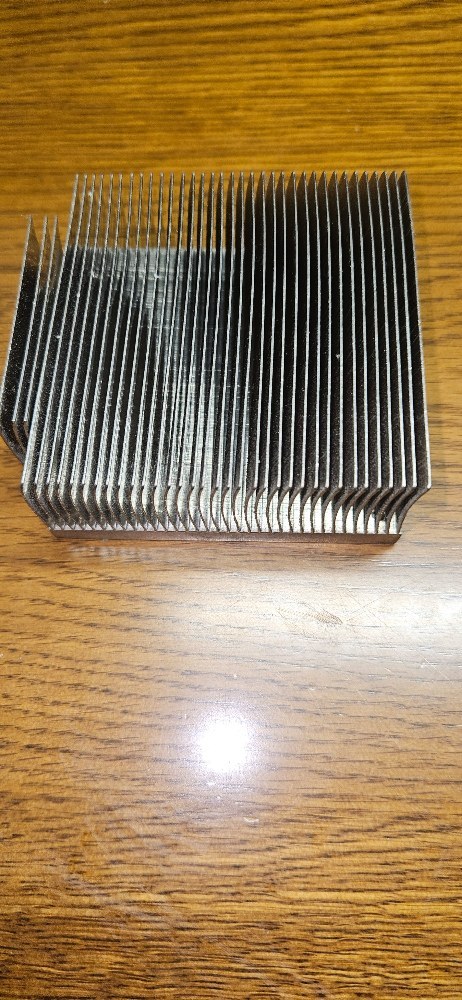

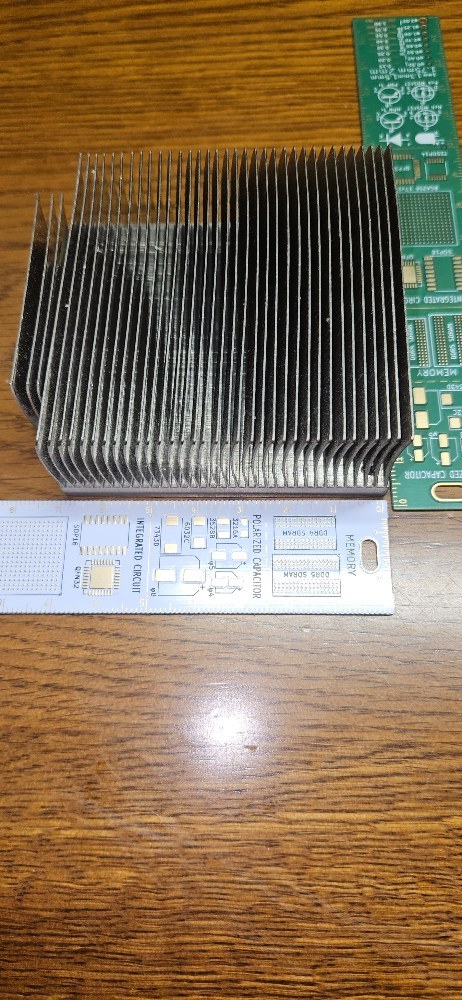

表面
まぁそりゃヒートシンクなのでね、板がたくさんありますね
さすがにもともとジャンク品なので板が少し波打ってる感じは否めませんが…

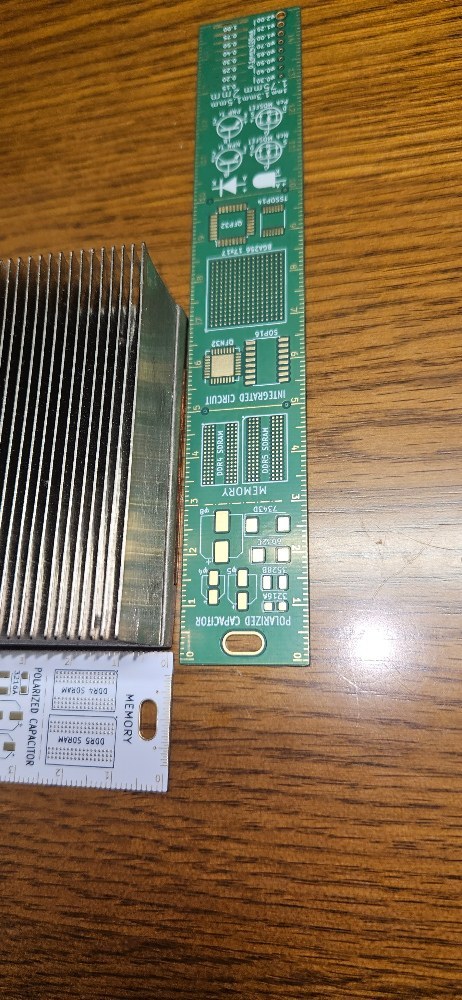

だいたいのサイズ
横はだいたい7.5CM
たてはだいたい７CMぐらいですね
ちなみにこのヒートシンクを抜いた後のグラフィックボード結構軽くなってましたね
重さをはかろうとしたけどはかりが別の部屋にあって断念…
まとめ
総評
結局前回に引き続き本体の動作検証を行っていないんですけど
分解をしてみた結果使いやすそうなヒートシンクを手に入れられたのでよかったですね
ただやっぱりねじが舐めるとたいへんですね
今回はねじがなめたってよりかはねじが固すぎたっていうほうがあってるような気がしますが…
やっぱりねじが舐めた時用の道具でも買おうかな
確かこんな感じの動画があったので
勝手に引用させていただきました
吉田様もしもダメだった場合はご連絡ください
とまぁこんなわけで最後まで読んでいただきありがとうございます
また文章が変だったり誤字脱字があった際はお気軽にコメント欄にて指摘していただけると幸いです…
サムネに使わせていただきました
ガジェッター https://gadgeteer.jp/
吉田製作所風YouTubeサムネエディタ https://gadgeteer.jp/tools/thumbnail-editor.php
吉田製作所風サムネエディタ https://gadgeteer.jp/tools/thumbnail-editor.php
※サムネイルは吉田製作所風YouTubeサムネエディタで作成しました https://gadgeteer.jp/
※サムネイルはガジェッターで作成しました https://gadgeteer.jp/
まとめ
やっぱりこういう分解って楽しいよね…
- わーいヒートシンクゲット
- ねじなめゆるさん
