メインPCの構成を変えました
こんにちは。Ningです。
今回は、鬱袋でゲットした96GBメモリを搭載できるように、メインPCの構成を変えてみた話です。

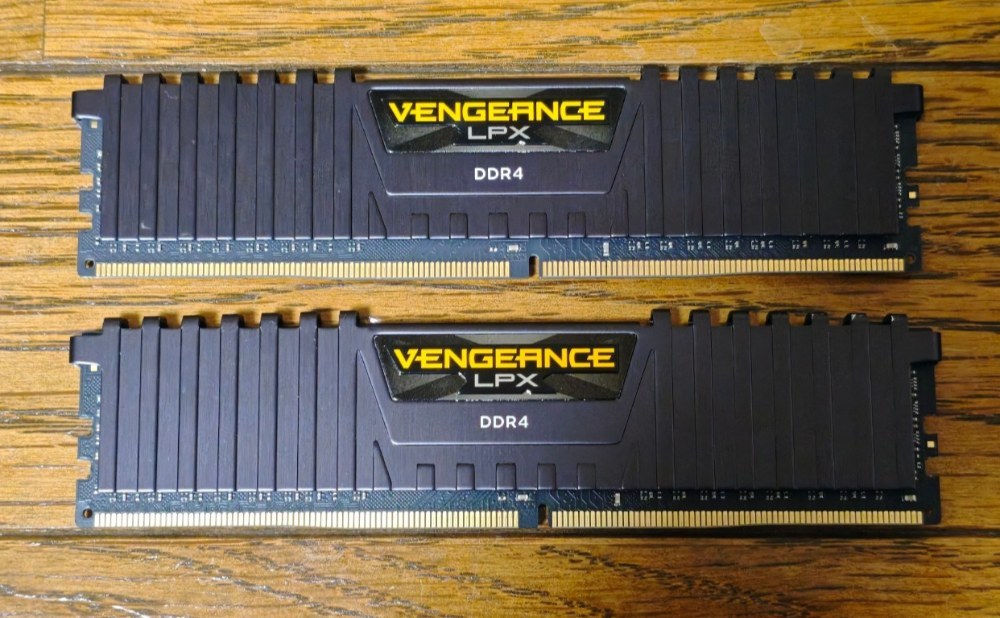

まず、なぜ構成変更したのかという点についてですが、私は以前までDDR4のメモリをつかっていたため、マザーボードがDDR5非対応だったんですよね。しかしながら96GBを活かさない手はないということで、マザーボードを換装することにしました。
マザーボードの選定基準は？
私は特段マザーボードにこだわりは無いのですが、今までの構成を可能な限り引き継ぐために以下の条件を設けてマザーボードを選ぶこととしました。
- DDR5メモリに対応していること これは、今回の換装の動機であるため、必須
- LGA1700に対応していること CPUはi9 12900kfでまだ使えるため継続使用するため
- VRM電源フェーズが10フェーズ以上あること i9搭載時の安定性のため
- MicroATXサイズであること ケースの継続使用のため、またでかすぎると邪魔
- WiFI内蔵であること 以以前使っていたものはWiFi非対応で、PCIeスロットを1つWiFiカードに占有されたため
この条件でマザボを探したところ、以下のモデルに絞り込みました。
上記三つの製品を選定しました。

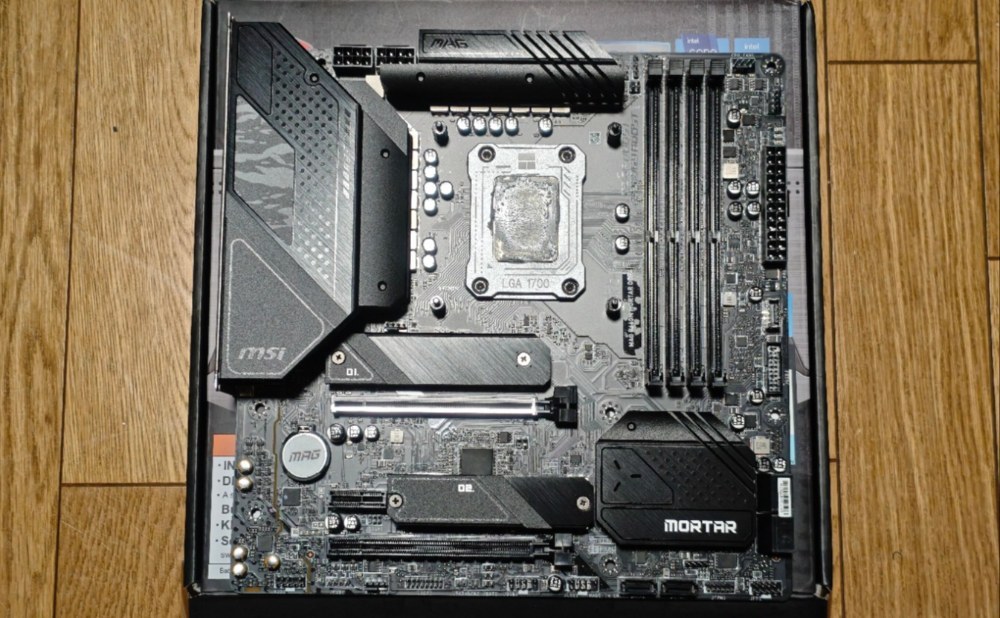

結局、MSIのものを購入して、以前使用していたものとほぼ同じマザボになりました。
選定理由は以下の通り。
- 安い MSIは15,000円と最安。GIGABYTEとは大差ないが、ROGは28,000円と一万円以上の差
- デザインが好み ROGとAORUSはごちゃごちゃしている。光らないでほしい
- 診断LED搭載 前トラブったときにめちゃくちゃ助かった
- 管理ソフトを統一したい クーラーもMSIを使っているため
やっぱりMSIのマザボはいいんですよね。
特にMAGシリーズは、電源回路が強靭でかなり安心です。
ちなみにPROシリーズはお勧めしません。明らかに貧弱なので... 笑
とりあえずバラそう
今回の記事は自作の参考にはあまりならないと思います。あくまで構成変更、写真を撮っていない部分も多いです。その点ご理解の上読んでくださいね！

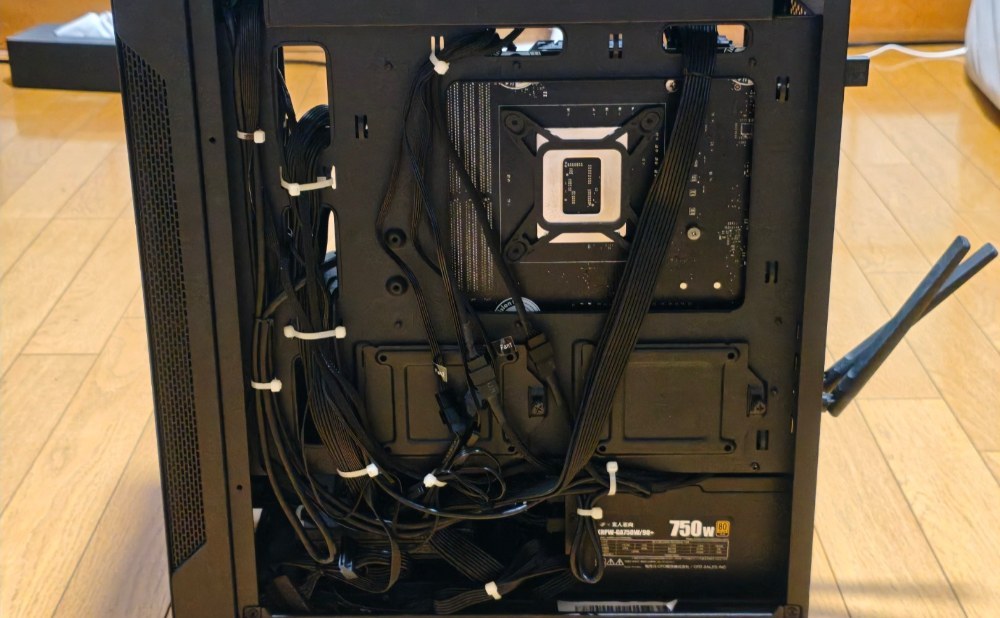

このPC、幾度の構成変更を経ているため
裏配線がカスです。
今回は配線もやり直すということで全バラしました。

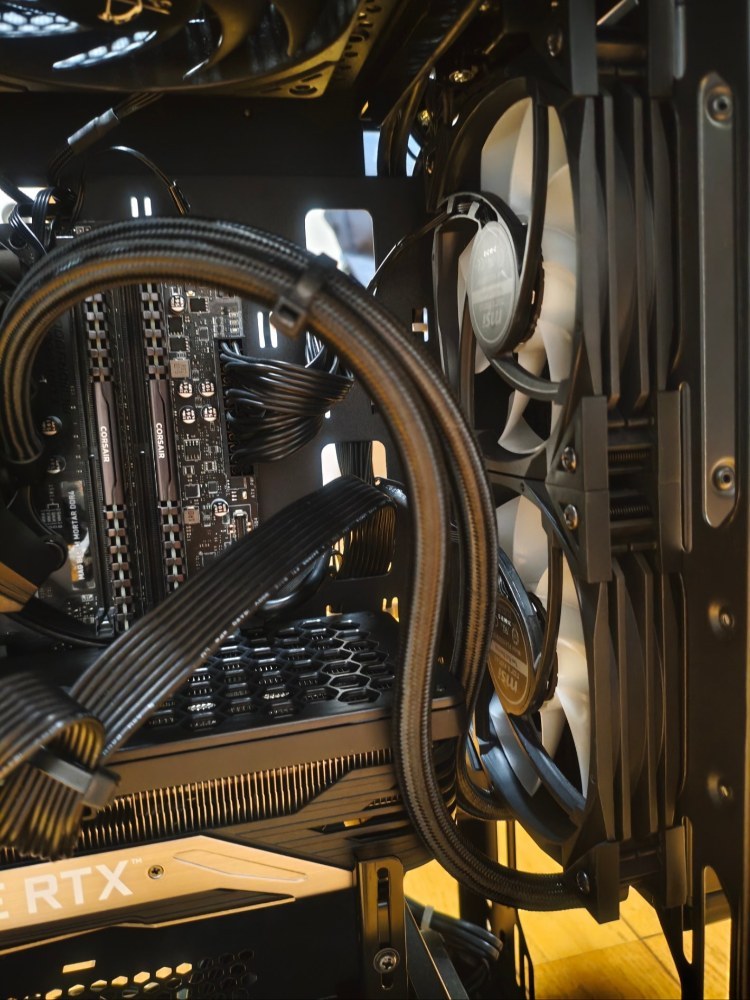

また前面ラジエーターは、GPUが灼熱になるため天面に移設します。そのため水冷関係の配線もやり直します。

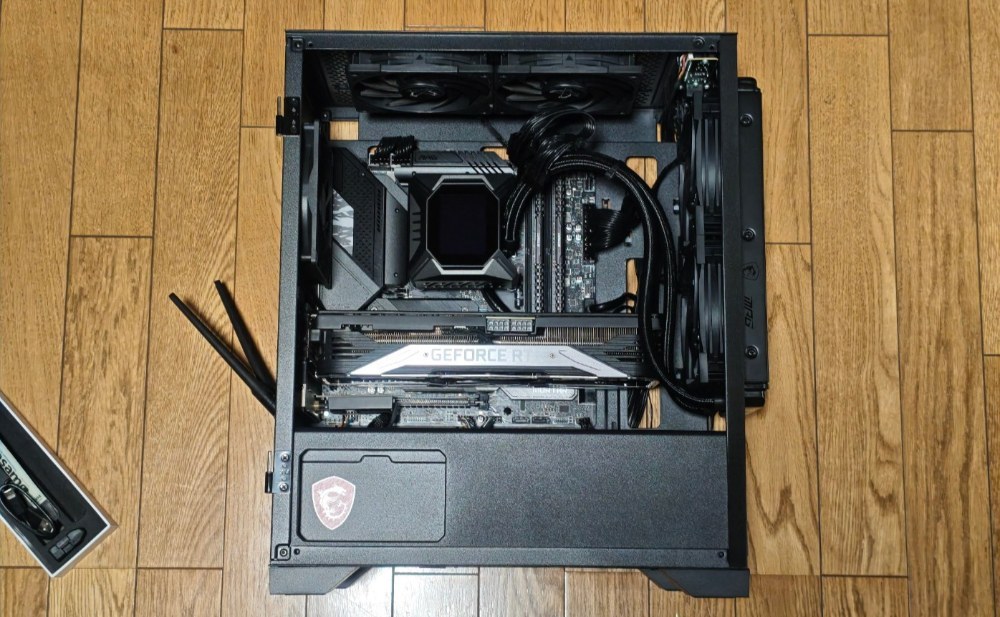

元のケース内はこんな感じです。裏配線はカスでしたが案外きれいにまとまってると思います。
今回は天面ラジエーターへの変更など行いますが、可能な限り美しい配線を保ちたいと思います！

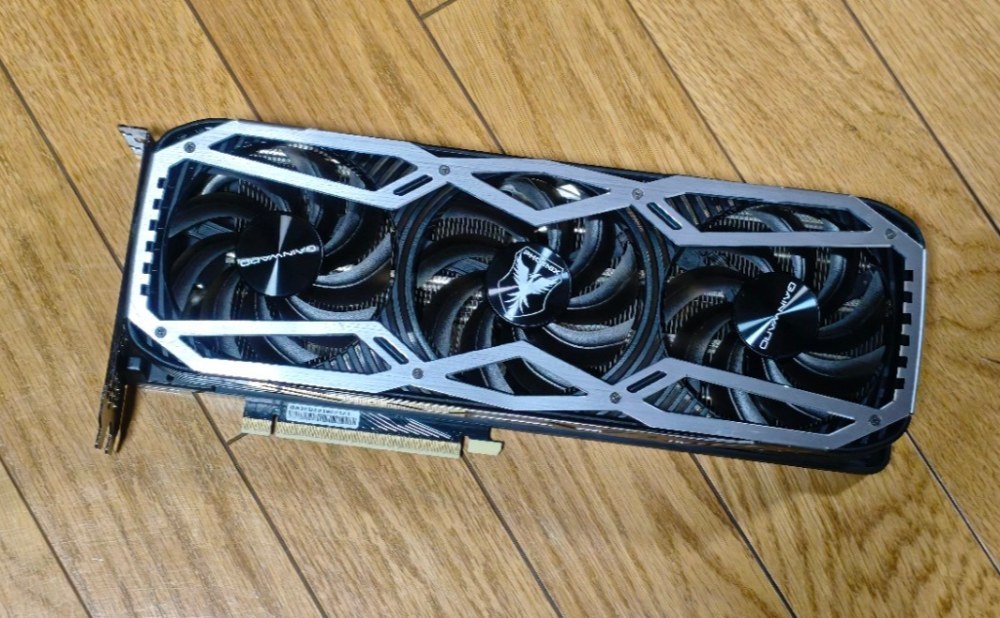

このGPUかっこいいですよね。Amazonを徘徊していたら偶然発見して、2080から換装したものとなります。
三連ファンかつ2.5スロット厚と、まさにハイエンドって感じですが、3070なので大して性能はよくないです。
マザボを取り出しました。前使っていたものは
MAG B660M MORTAR DDR4
というモデルになります。こいつはwifi非搭載の代わりに、ブラックでかっこよかったんですが、PCIeにWiFiカードを増設したことでスロットが埋まってしまっていたのでもうシルバーでもいいやってなりました。
LGA1700の反り防止金具を使っています。効果があるのかは知りませんが少なくとも精神衛生上良いですし、グリスが接点のほうに回り込んでしまってマザボを破壊するリスクもないので個人的にはおすすめです。
ただ、保証はなくなるので慎重に選択してくださいね。

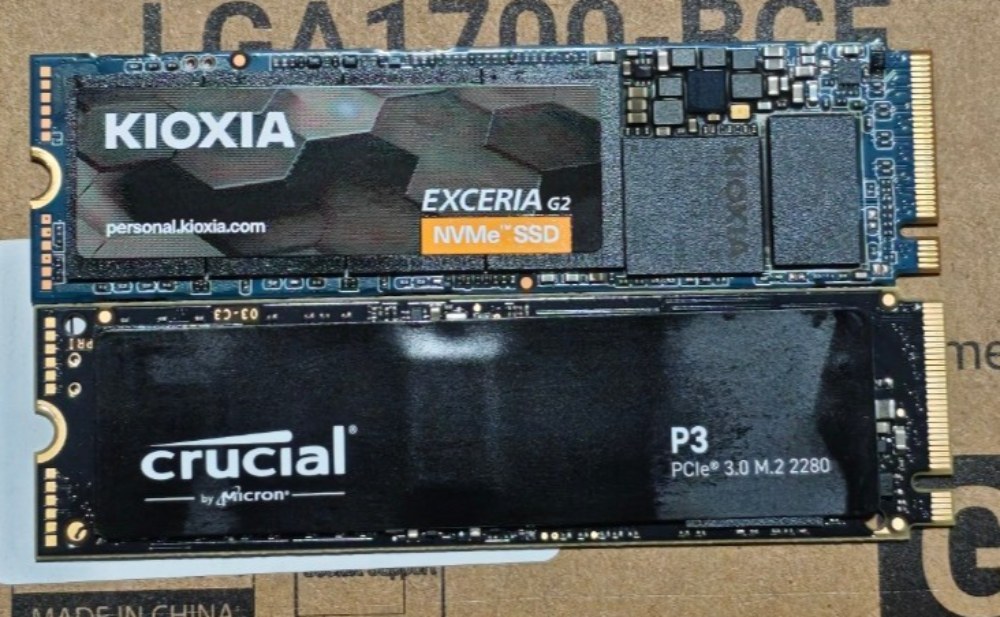

SSDは1TBのものを二枚挿していました。今回はマザボ交換だけなのでSSDと中身には続投してもらいます。
SSDは以下のリンクのものです。今は高いけど。
CrucialのほうはQLCなのでぶっ壊れても問題ないCドライブ、
KIOXIAのほうは日本メーカーかつTLCなので信頼性重視のデータドライブにしています。
新しいマザボに移植していく

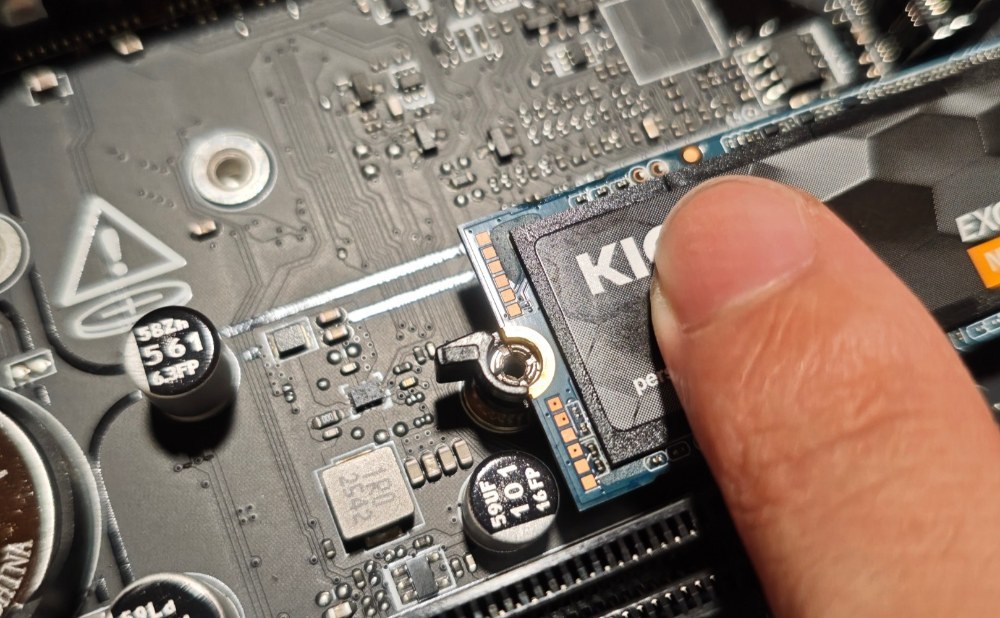

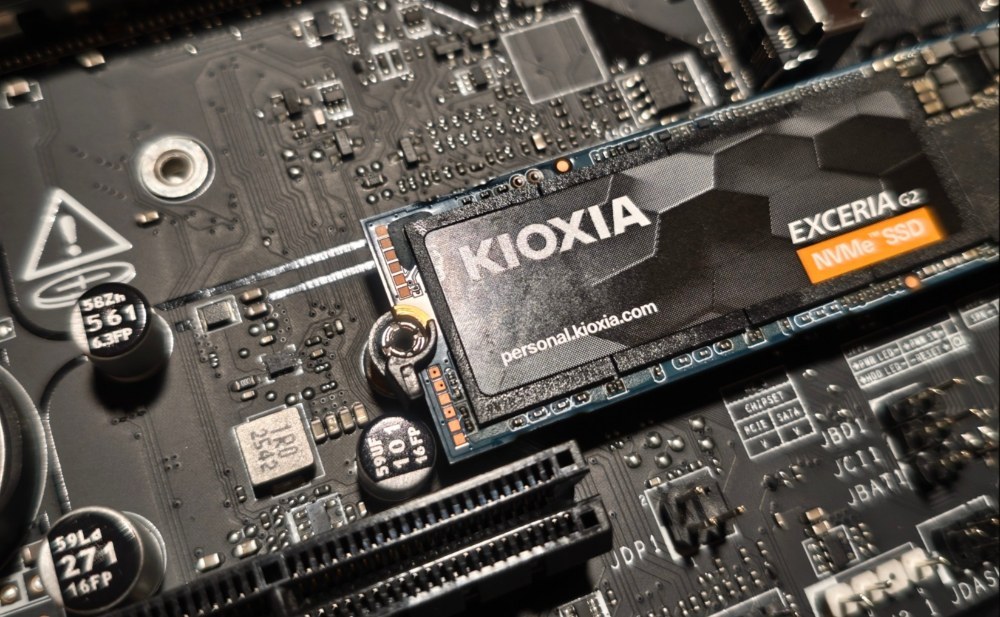

B660Mの時代はM.2 SSDを、ヒートシンクで押さえつけて固定するタイプでしたが、B760Mのモデルではワンタッチで固定できて、その上からヒートシンクをねじ止めするタイプになりました。
SSDの接触不良が起こらないので良いと思います。

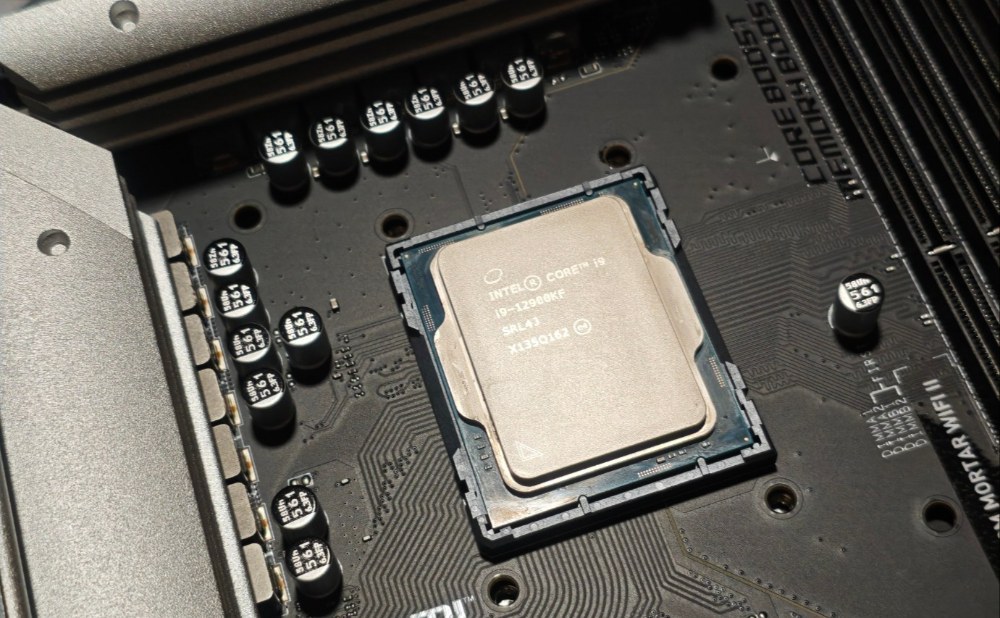

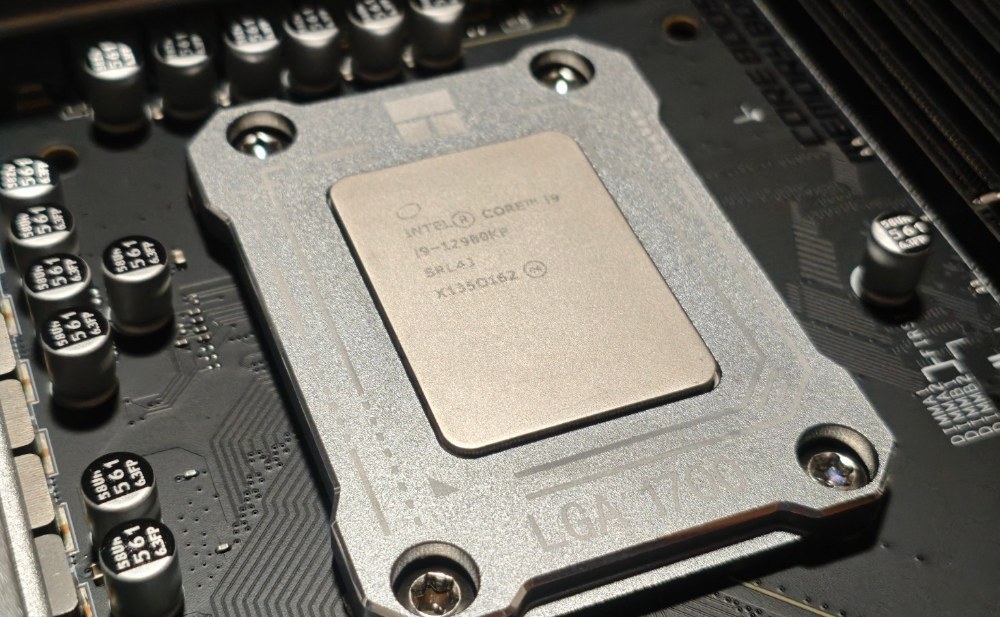

私が愛するIntelのi9 12900kf様です。もう長いこと使っていますが、爆熱なこと以外は不満はないです。
とりあえず続投です。13、14世代のような故障する地雷的要素はないです。
反り防止金具はやっぱり買うべきだと思いますね。
グリスの入り込みが防げますし、無駄な心配をしないで良いのでお勧めです。
これで保証がなくなっても知らないので自己責任で。
純正金具の取り外しなどは必ずCPUを載せて行いましょう。
ソケットにボルトを落としたら一発アウトです。

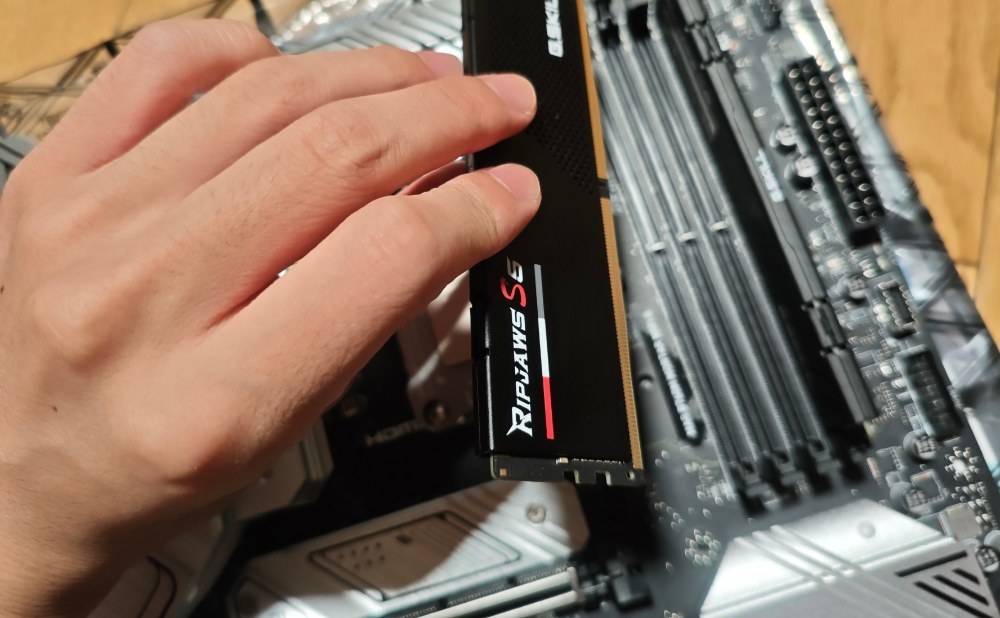

いよいよ例のメモリ搭載

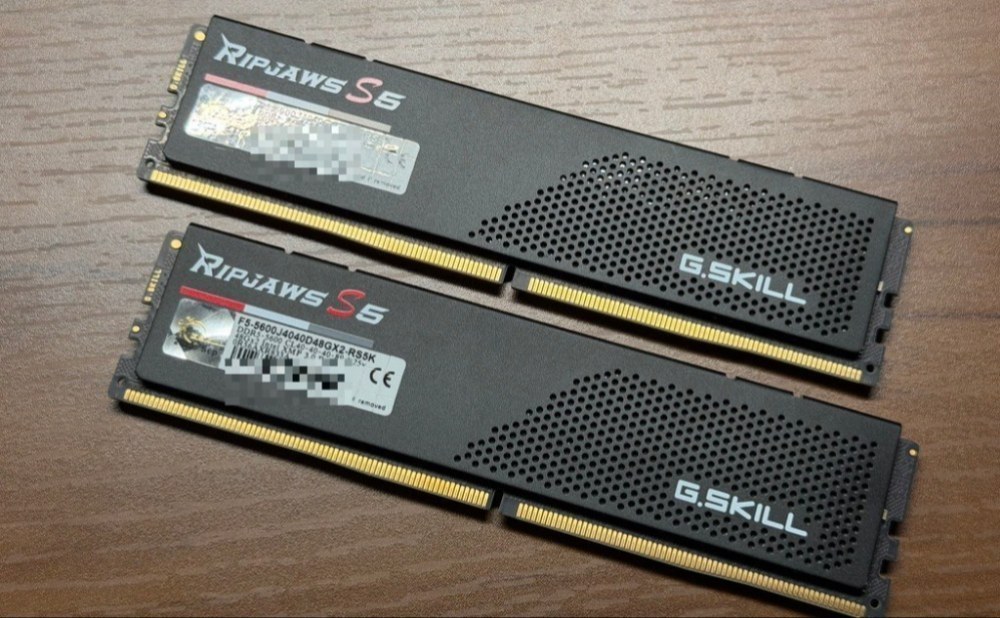

これ一枚で48GBです。斜めに差し込んでしまって破壊することがないように十分に注意して取り付けましょう。
今回初めてDDR5を使って知りましたが、切り欠きの位置がかなり中央寄りになっています。
向きを間違えて破壊しないようにしてください。
結構切り欠きの場所変わっていますよね。

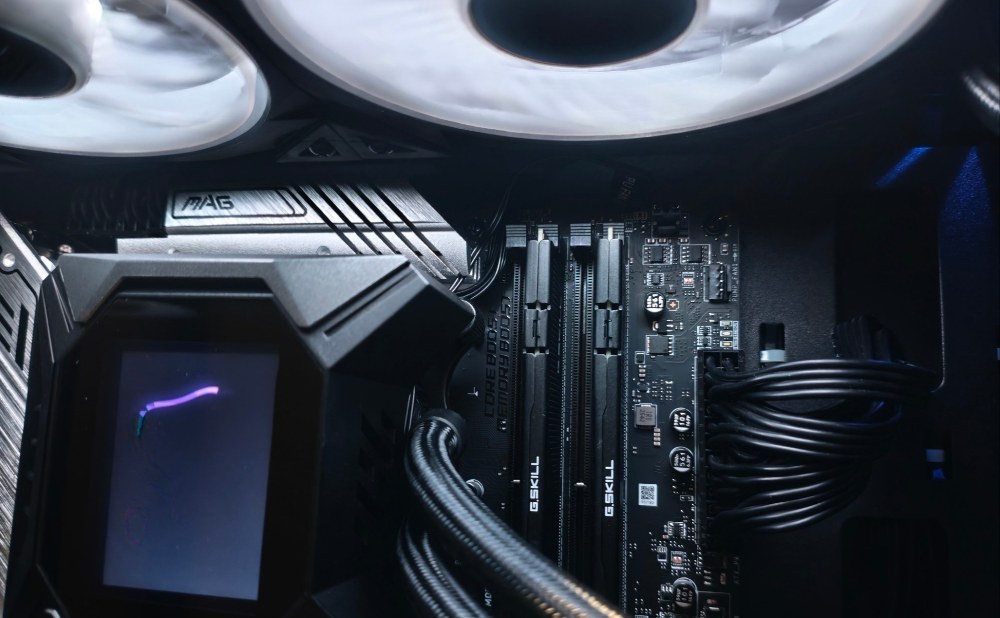

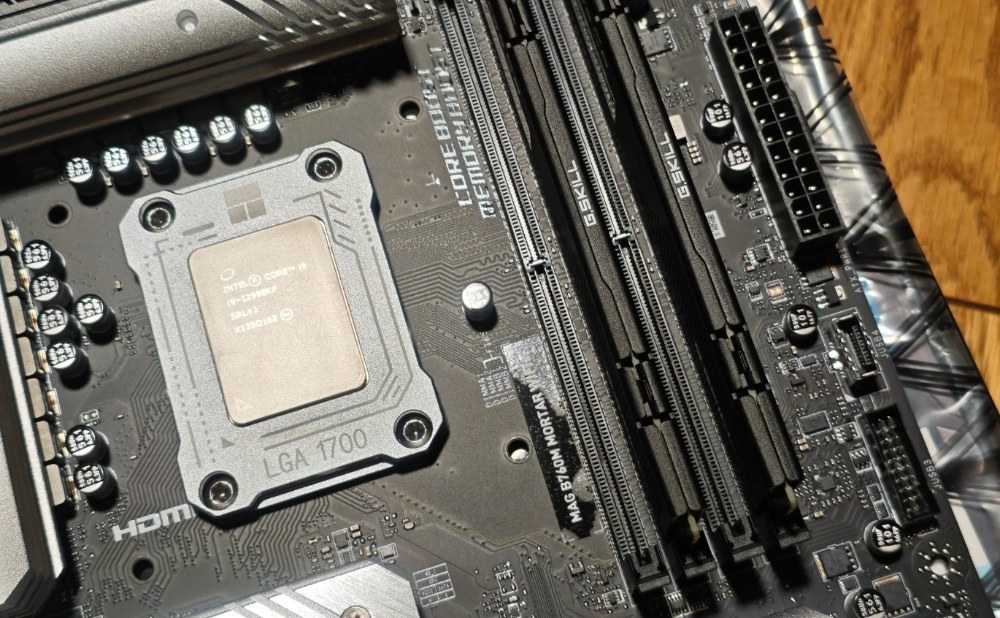

これが動けば私のメインPCのメモリは96GBになります。
鬱袋は当然保証なしなので、動かなければマザボが無駄になります。
動いてくれ！！！
組みあがりました
ちなみにこの先、あまりにも疲れていたため写真がないです。ごめんなさい。

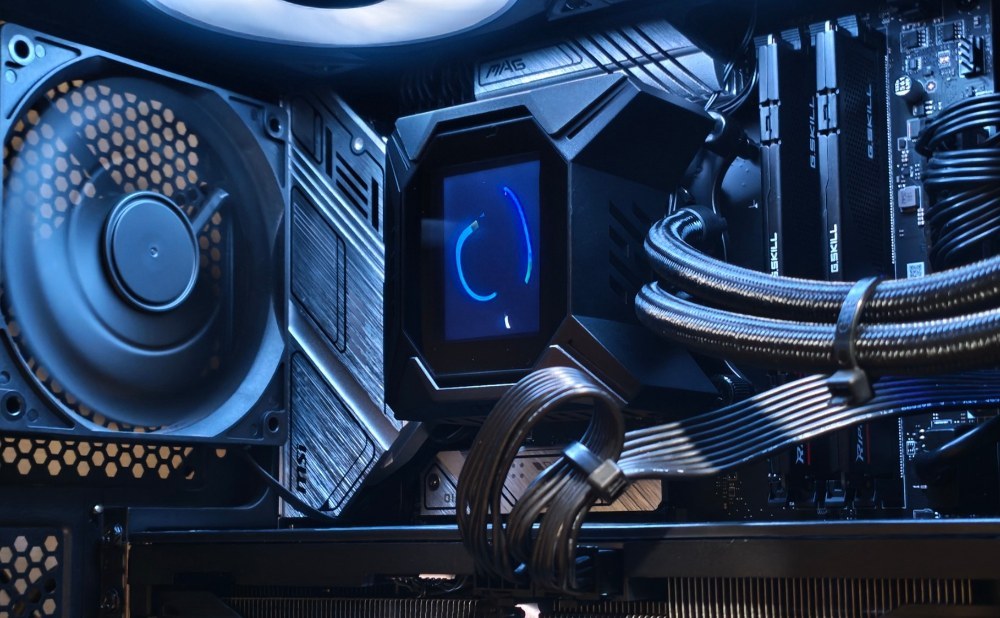

ということで完成状態ドーン！
これ、マジでメモリチェック長かったです。
普通に壊れたかミスったか心配しました。
が...

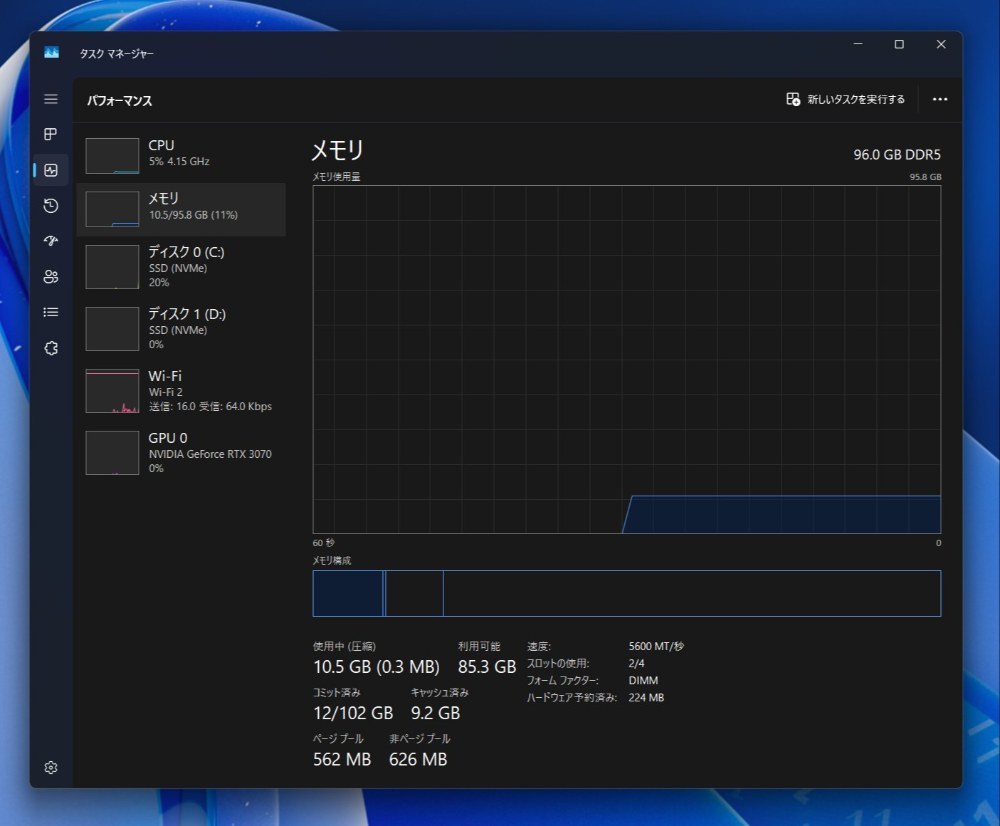

うぉおおおおおお！！！
96GB！！！
初めて見ましたよ。ほぼ100GBです！
これはすごい。
吉田さん改めてありがとうございます。大切につかいます。
ということで、私のメインPCはDDR5メモリ96GBの構成になりました！

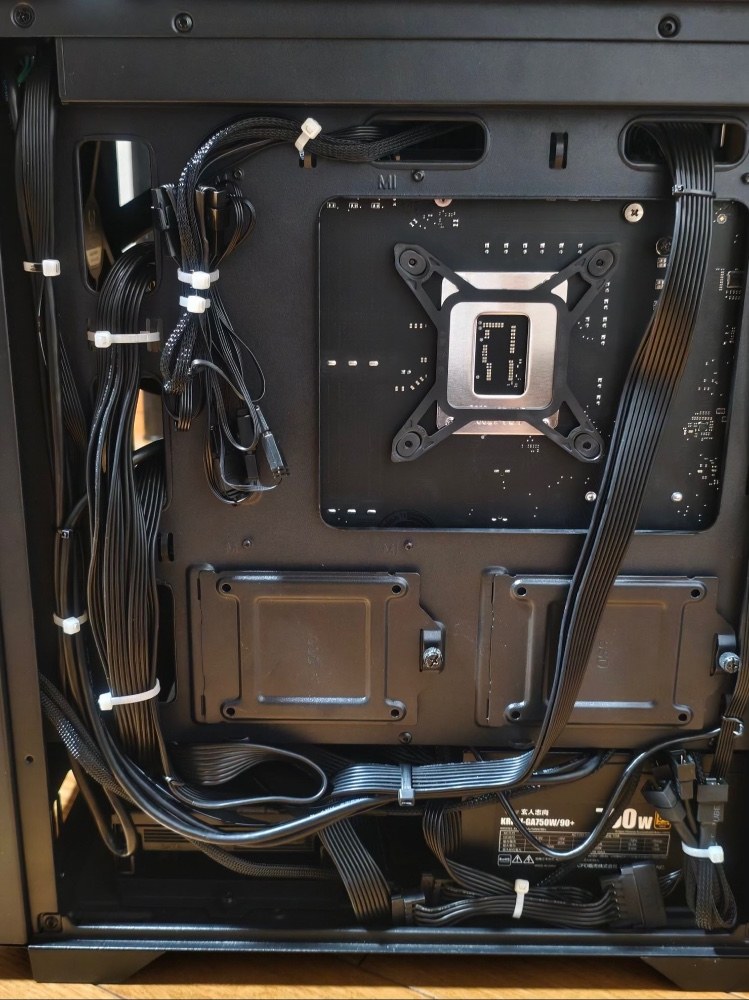

ちなみに、裏配線は頑張りましたが、これ以上は無理です。
ではまた！
まとめ
DDR5メモリが動いてよかった
やっぱりマザボはMSIがいい
- トラブルなし
- 相変わらずMSIのマザボは安いのによくできてる
- 配線が頭おかしい
