吉田製作所オリジナル「オープンフレームPCケース」の開発　（#01 試作設計1号）

3Dプリンターに全く需要がないことがわかりつつも、3Dプリンターブーム継続中なのでスマン。

実は3日前からコソコソと開発を開始した超大作があります。3日の努力の末に試作設計1号ができたので皆さんのご意見を伺いたい。

じゃじゃーん。

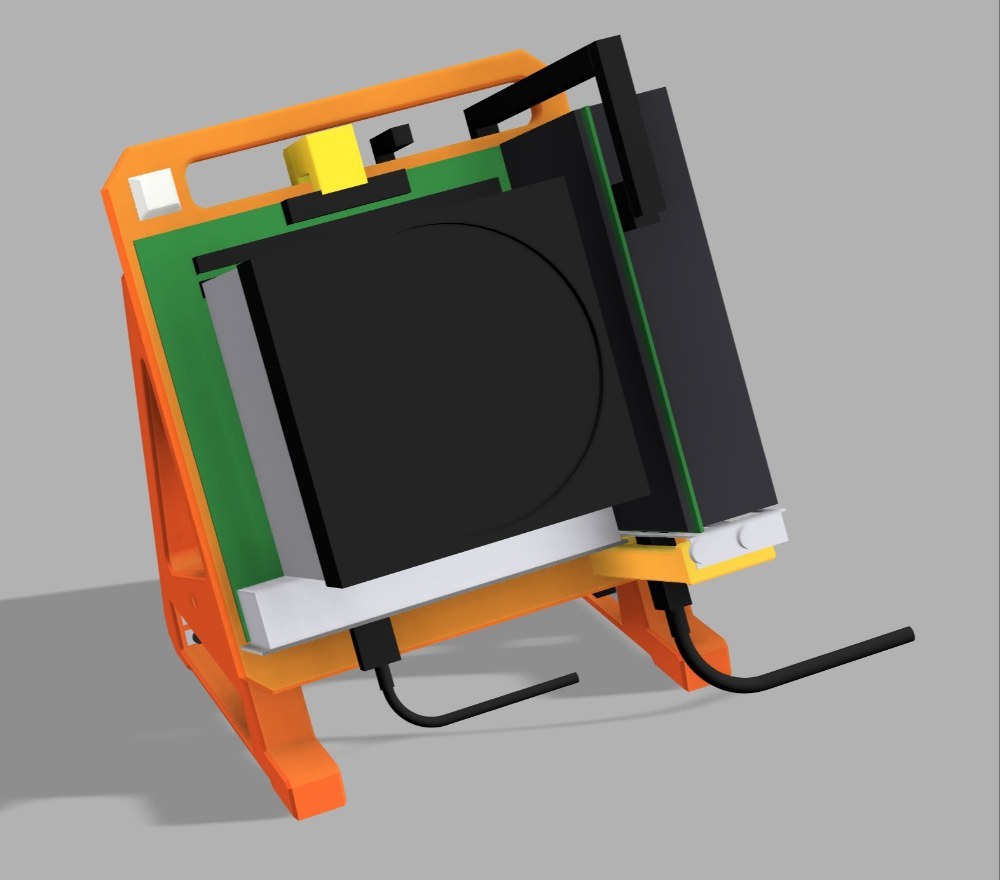

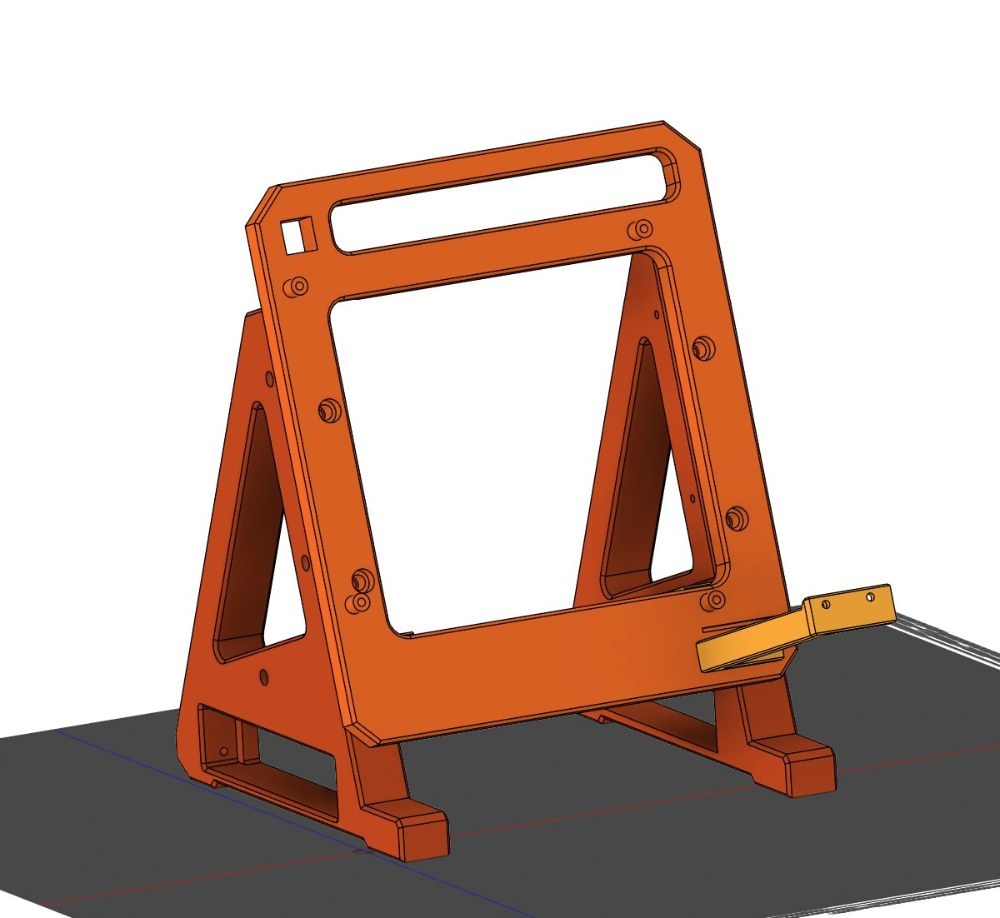

吉田製作所オリジナル「オープンフレームPCケース」でーす。試作設計1号で寸法的・強度的に成り立つかをテストするために作ったものです。

なので、まだ吉田っぽさは入れてません。

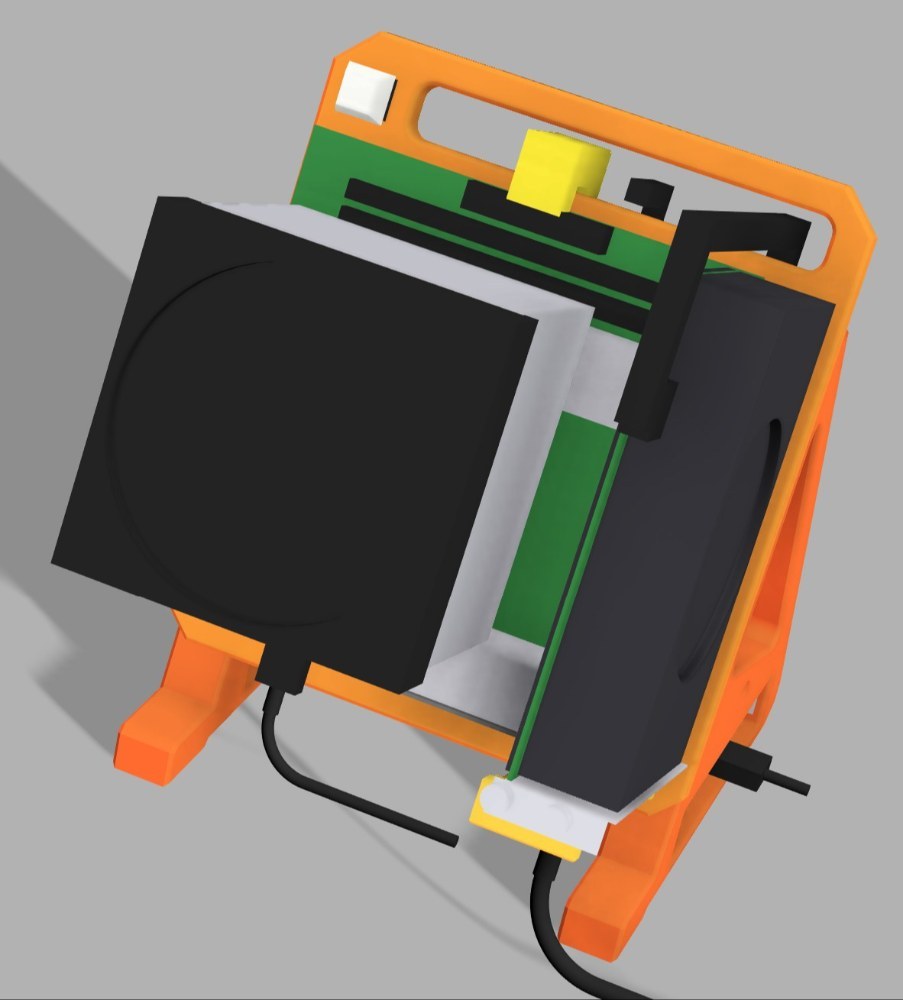

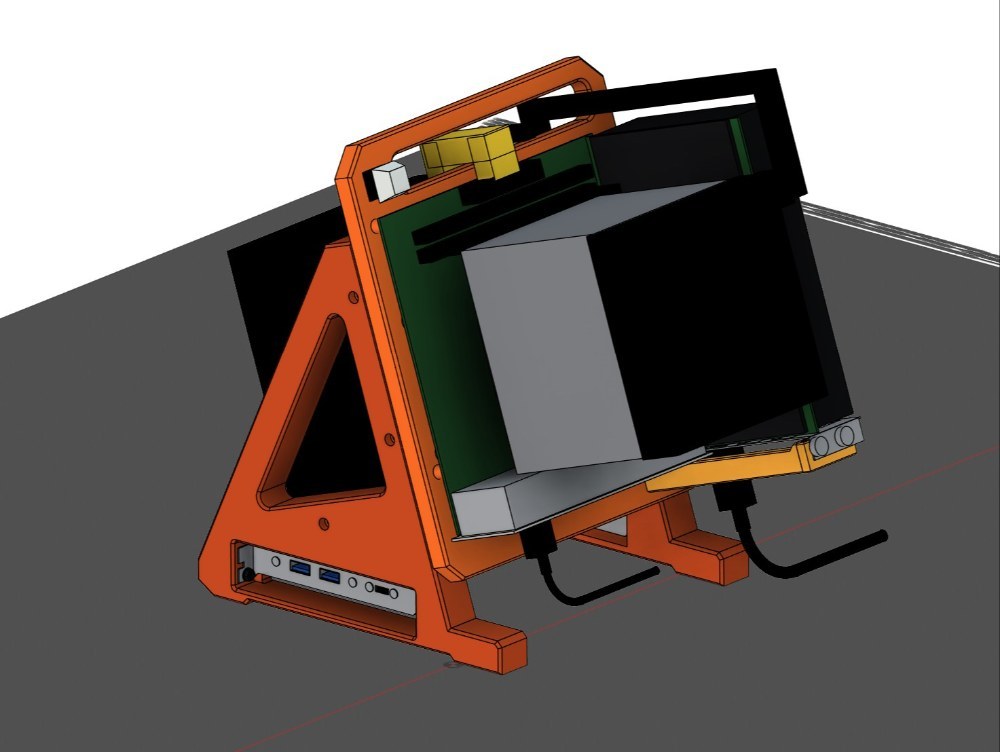

各パーツを搭載したイメージがこちらです。

結構ミチミチ設計。できるだけコンパクトにギュウギュウに押し込む設計にしてみました。

MINI-ITXマザーボード用です。ATXマザーも考えましたが、3Dプリンターの印刷サイズの制約からATXは厳しいのでMINI-ITXにしてミチミチにしました。

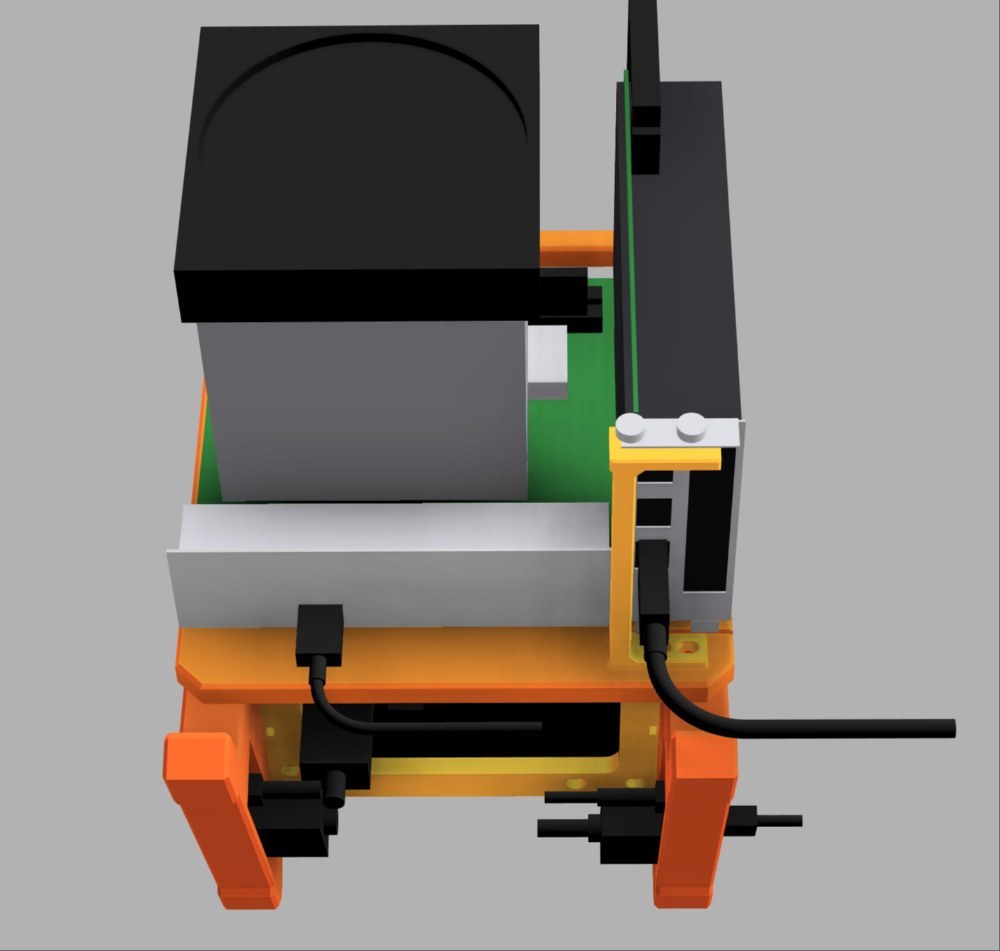

最大の特徴はマザボバックパネル部分を下側にしたところです。

通常のオープンケースでは左側にすると思いますが、それだとなんか常識にとらわれすぎているなと感じたので、あえて90度回転。

メリットとして巨大なビデオカードを搭載しても上側に高くなっていくだけで、左右の幅が増えません。

デメリットとしてはケーブルの抜き差しがしにくいこと。一応、極太DPケーブルを差すスペースは確保していますが、ここら辺は現物を印刷しないと使い勝手がよくわからないです。

抜き差し自体は本体を奥に傾ければ問題なくできるとは考えてます。

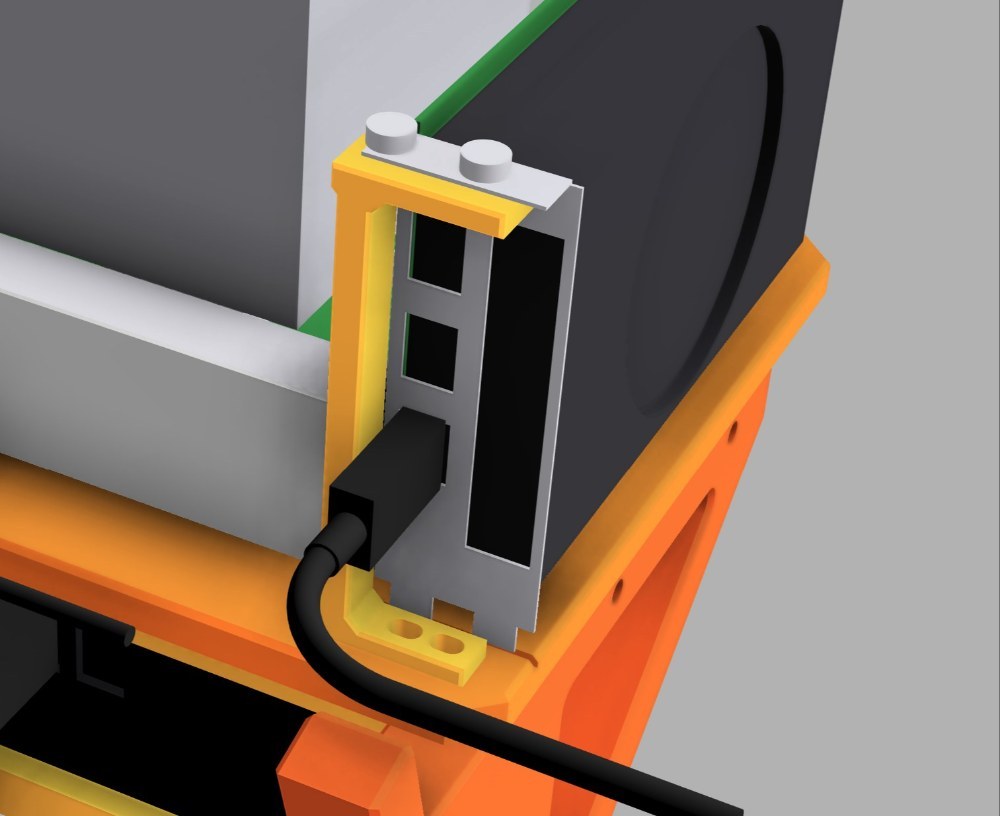

ビデオカードは2スロットまでケース内に収まる設計です。それ以上ははみ出しますが搭載自体は可能です。

懸念点は、そんな細い固定部品で支えられるかどうか。正直、曲がりそうです。

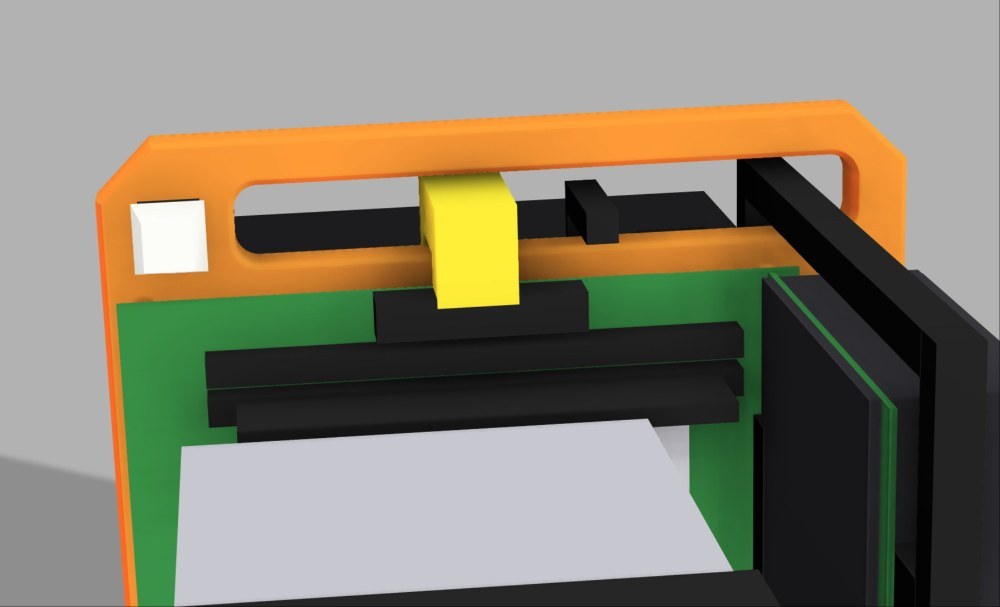

上の部分は持ち手兼配線通しになっています。最初は配線と持ち手を別にしていましたが無駄に巨大になるので兼用にしました。

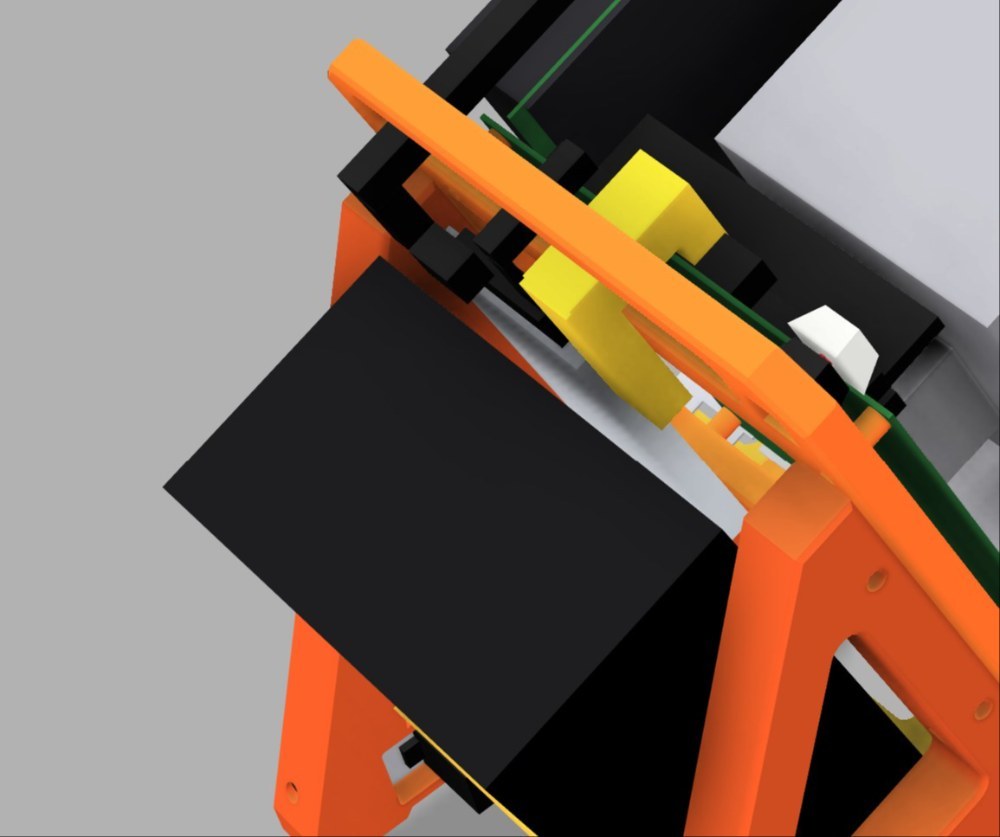

左の白いボタンは電源スイッチです。メカニカルキーボードのキースイッチ、いわゆるチェリーMXキー（純正寸法、パチモンも可能）を取り付けできます。

青軸でも赤軸でも茶軸でも・・・

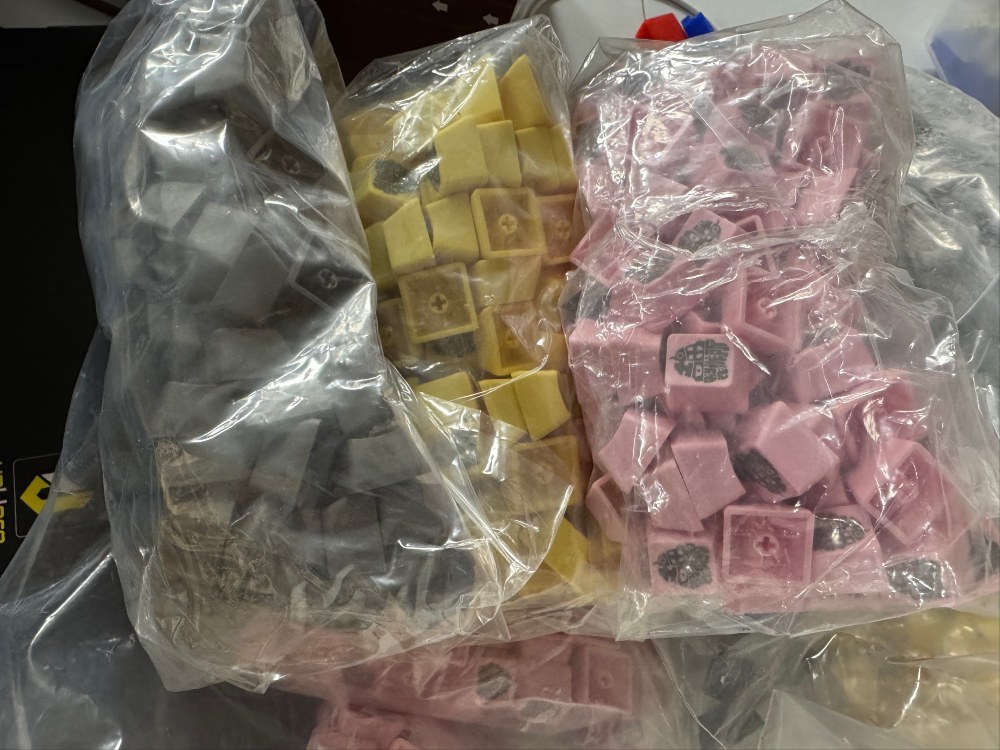

吉田製作所オリジナルキーキャップが大量にあるので、これを活用したいなぁっと考えてます。

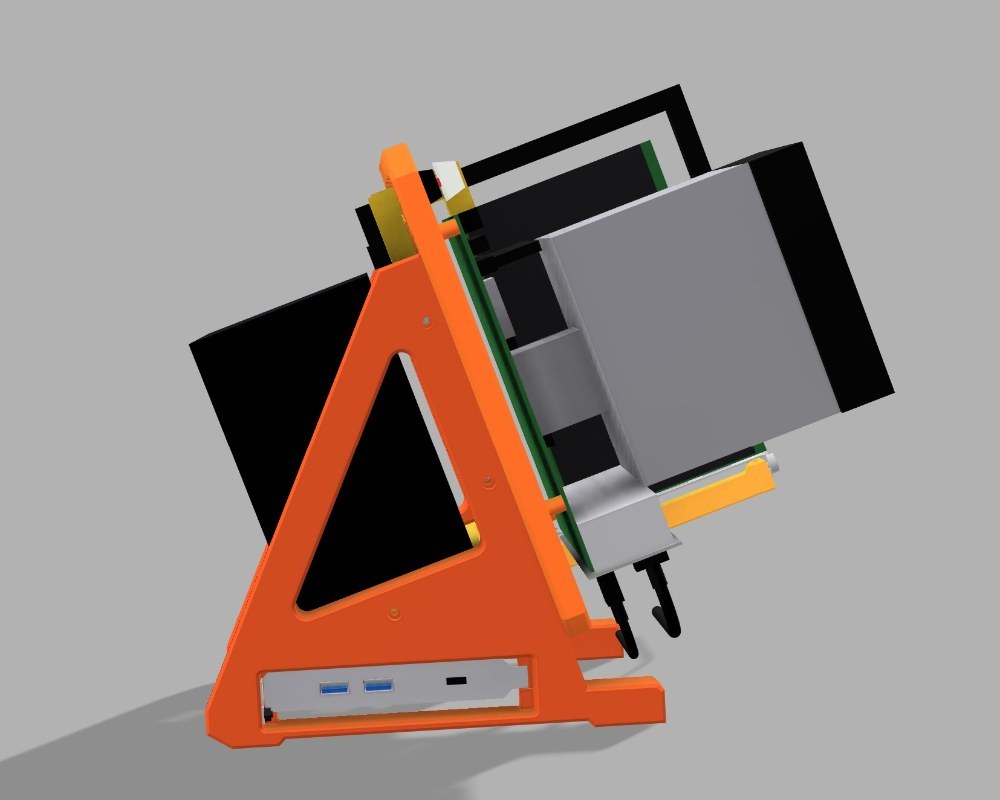

横から見たイメージです。

PR

Amazon￥15,63510/5 19:14時点

長尾製作所 オープンフレーム ver.ATX

普通のオープンケースは直角だと思いますが、あえて少し傾けてみました。どれくらい傾ければいいのかがよくわからないので、一旦これくらいにしてあります。

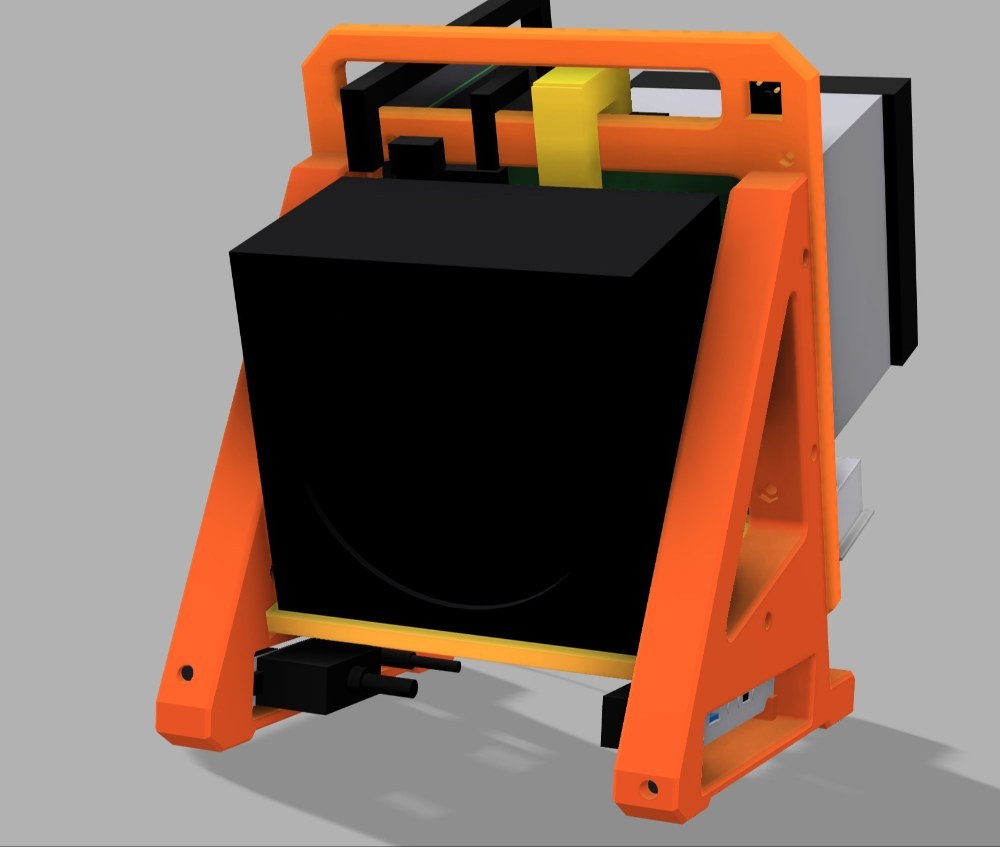

電源は下ではなく後ろに搭載し、前方へひっくり返らないための重しにしています。

なお、基本空冷CPUファン専用です。水冷は搭載できません。

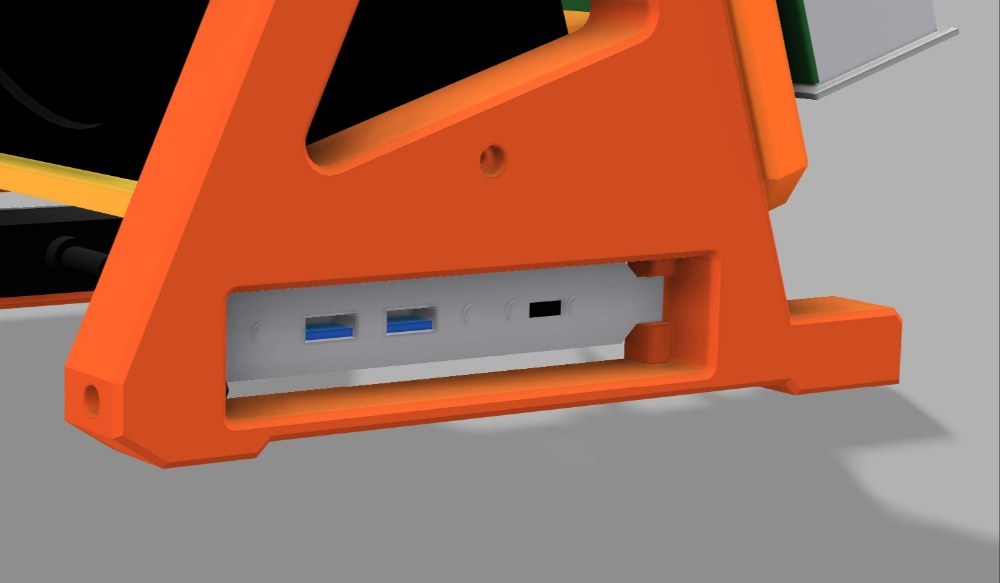

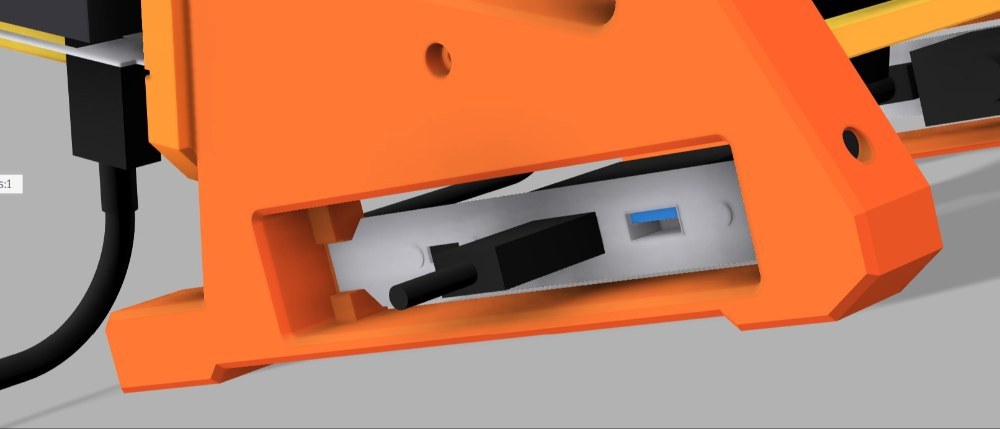

脚の下の部分に拡張スロットがつけられるようにしました。フロントパネル代わりにUSB増設カードとかをつけることを想定しています。

PR

Amazon￥2,49010/5 19:14時点

GRAUGEAR 20Gbps USB 3.2 Gen 2x2 USB-Cフロントパネルアダプター、マザーボードヘッダー延長ケーブル、USB-Cメスから20ピンUSB Type-E Aキーオスコネクター PCIeブラケット付き、ケーブル長60cm [G-AD-ETC2A-20G]

こういうマザボ上のUSB拡張コネクタで増設できるタイプを付けます。さすがにPCIeスロットにはつなげないです。

逆側の足にもあります。

先端部分が固定されていないのでUSBを抜き差しするときにぐらつきそうなので、修正が必要ですが、どうすれば固定できるか？今のところいい方法が思いついていません。

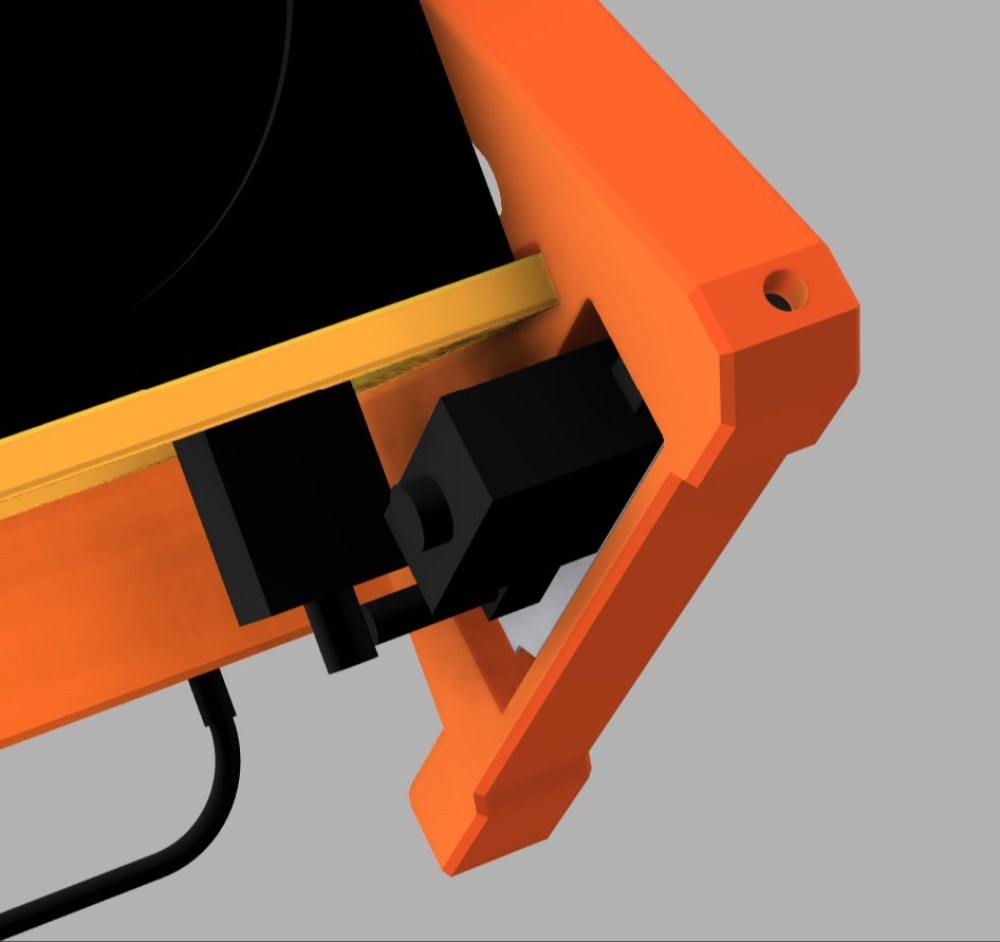

あと、問題としてはギチギチ設計なので電源ユニットの電源プラグと干渉する可能性がありますね。

PR

Amazon￥50010/5 19:14時点

アイネックス AINEX AC電源ケーブル 極細L型タイプ ACP-15L-BK

こういうL字のケーブルを使う必要があるかもしれません。

ということは、電源ユニットは下側でねじ止めします。

STX電源ではなく通常のATX電源を載せられるようにしたかったので、この載せ方になりました。

なので、ケーブル類は全部下側のスペースに集中します。電源コードもUSBケーブルも映像ケーブルも。

まとめられるので、この配置も悪くないかなとは思ってる。

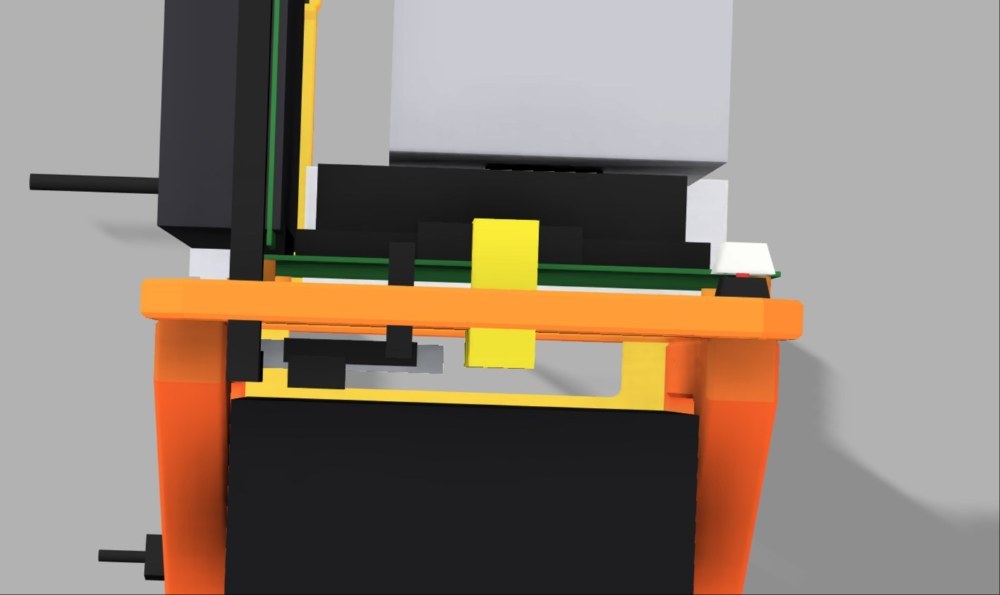

電源ユニットとマザーボードの間には隙間を設けました。本当はコンパクトにしたかったので、こんなスペースつけたくはないんですが、さすがに電源ユニットのケーブルを押し込むスペースが必要ですよね。

この間にケーブルを無理くり押し込んで収める予定。

ちなみに、この隙間にオプションで2.5インチHDDが搭載可能です。一応、M.2 SSDでの運用を想定してはいますが、HDDが1個もつかないのは微妙かなぁっと思ってつけられるようにしています。

反対側の足にもくっつくので物理的には2個付きます。ただし線を押し込むスペースがなくなります。

3.5インチは搭載不可です。このケースは想像しているよりもだいぶ小さいので3.5インチを搭載できるスペースがどうしてもなかったです。

そんな感じで実は相当小さい最小サイズMINI-ITXオープンフレームケース。。。

まだ印刷はしていません。一部構造に無理がある場所があるのと、皆さんに意見を聞いて改造すべき点があれば改造して、そのあとに印刷しようと思っています。

あと1日くらいいろいろ調整して、1発目の印刷にチャレンジしようかな。その前に今は使っていない古い3Dプリンタを復活させる必要がありますね。

さすがにこれを印刷するのに、これ1台では無理がありますから。

完成したらガジェッターのプレゼント企画にでもしようかと思ってます。ただ死ぬほど印刷が大変なので、、、たくさんは作れないですね。
