懐かしい「フロッピー型ペン立て」を開発しました！【3Dプリンター】

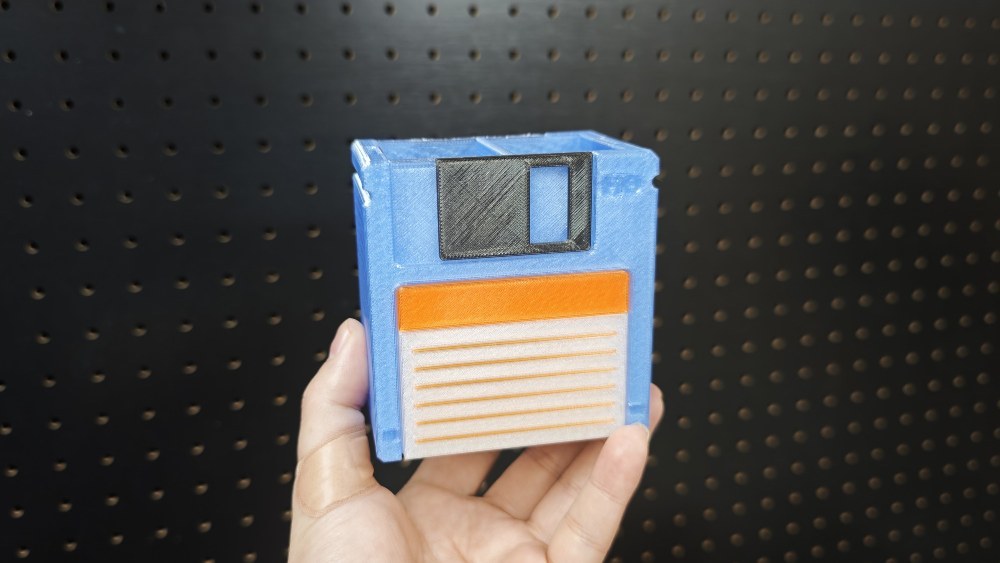

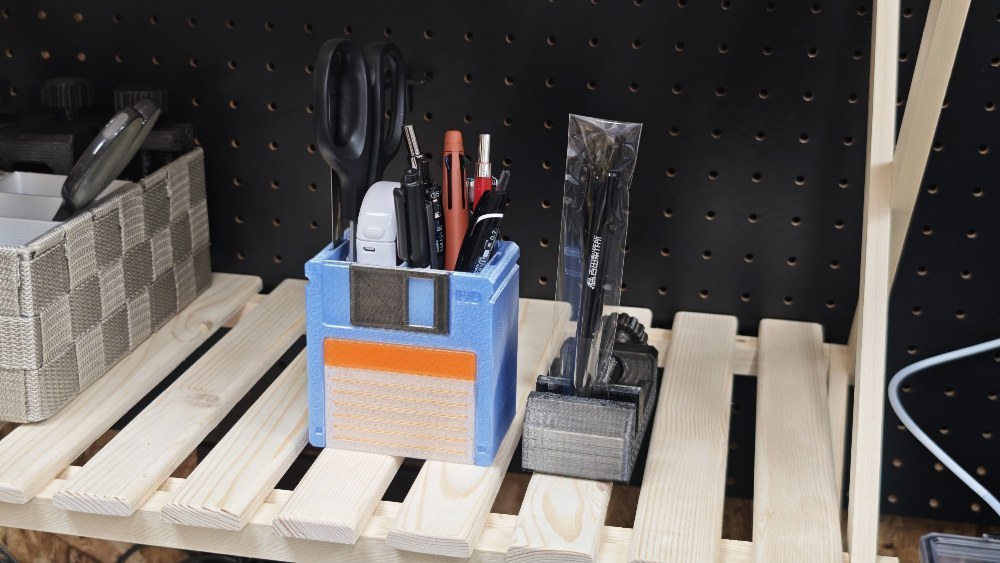

遂に完成しました！3Dプリンターで作った懐かしいフロッピー型のペン立てです。

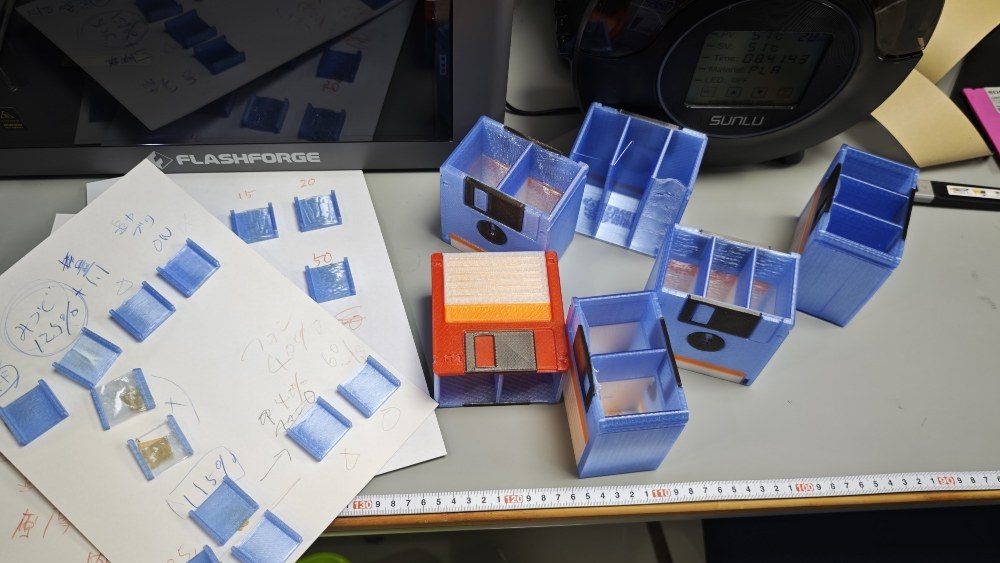

設計し始めて3週間、失敗と実験を無限に繰り返して・・・3Dプリンターの印刷時間は400時間を超えて、ノズルが寿命だから交換しろという警告が表示されるまでに・・・

そして、遂に満足できる品質で完成しました。

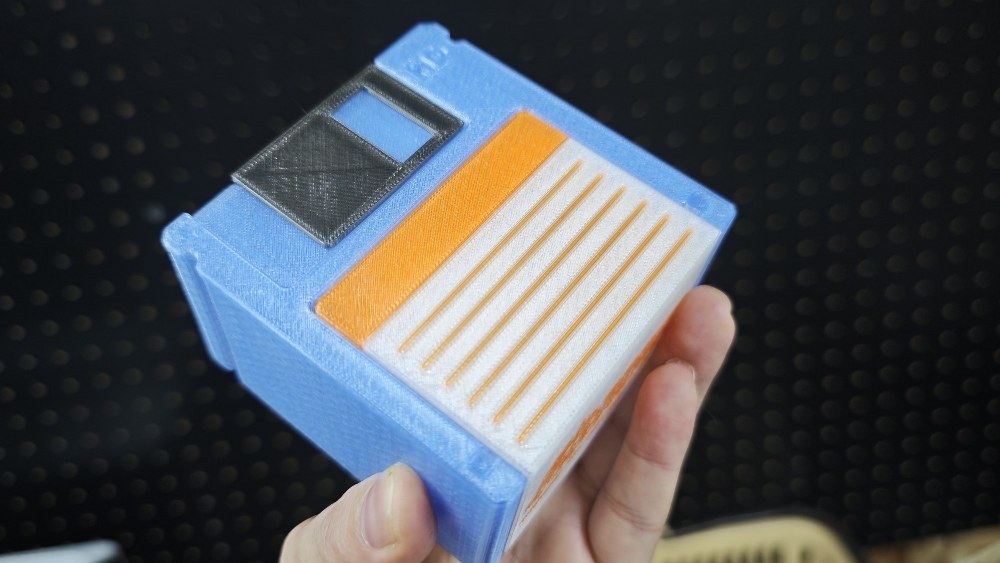

ちゃんと裏面も再現されています。

フィラメントはいつものPETG半透明フィラメント。若干ですが内部構造を工夫して模様が浮き出るようにしています。

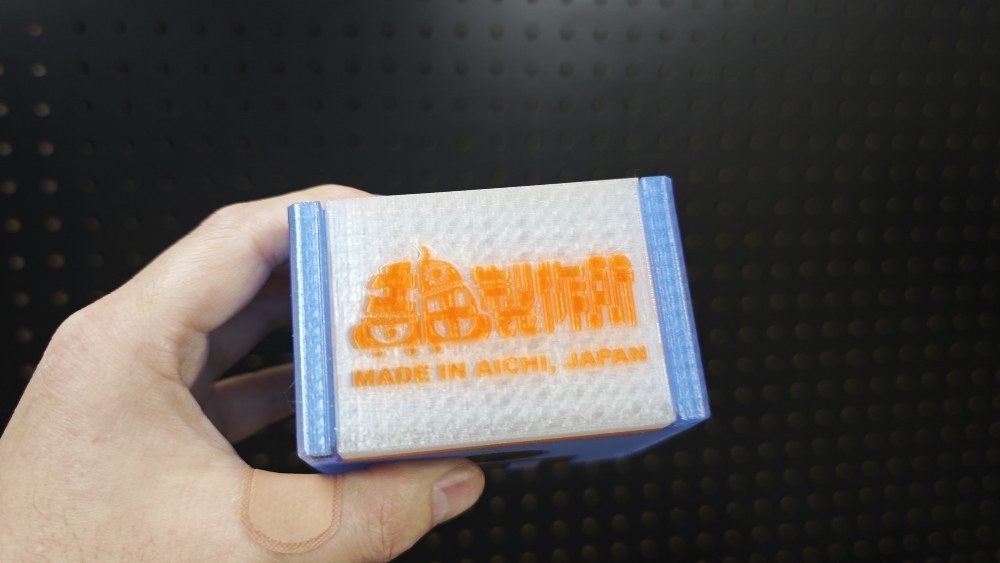

底の部分に吉田製作所ロゴを刻印。

さりげなくです。

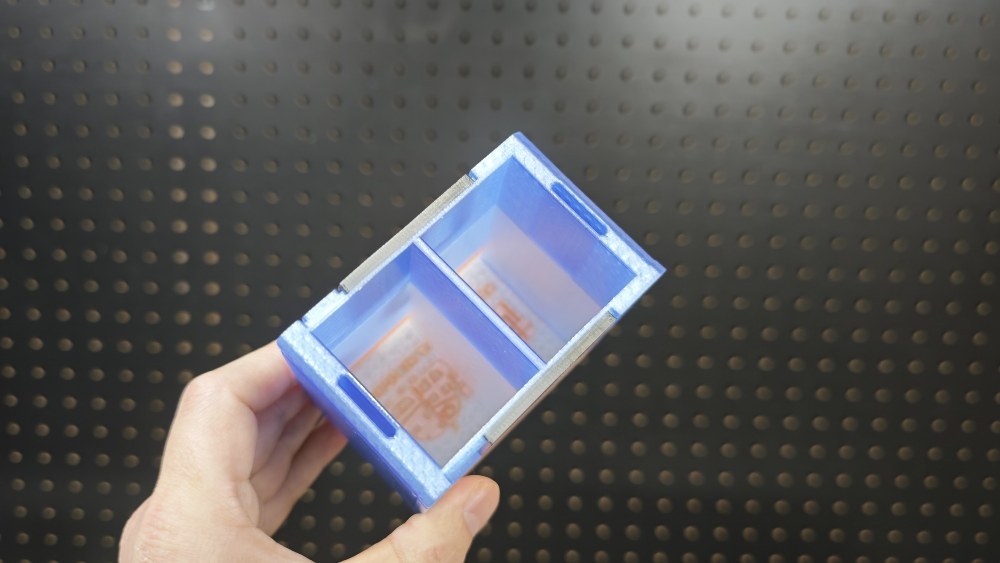

ペン入れ部分は2分割にしています。

若干、歪んでいますが、これは熱収縮の影響で厚みが違うとどうしても歪んでしまうので、どうしようもありませんでした。

深くは説明しませんが、内部構造も相当工夫しています。透明フィラメントの欠点で、内部構造や重なり方も工夫しないと透けたり模様がちぐはぐになったりします。積層1枚まで最適化してます。

ラベル部分も3Dプリンターで作っています。

最初は市販のラベルを貼る設計にしていましたが、それだとなんか見た目がかわいらしくないというか、なんか違うなと思ったので一体構造にしました。

サイズは原寸大です。奥行だけ拡張しています。

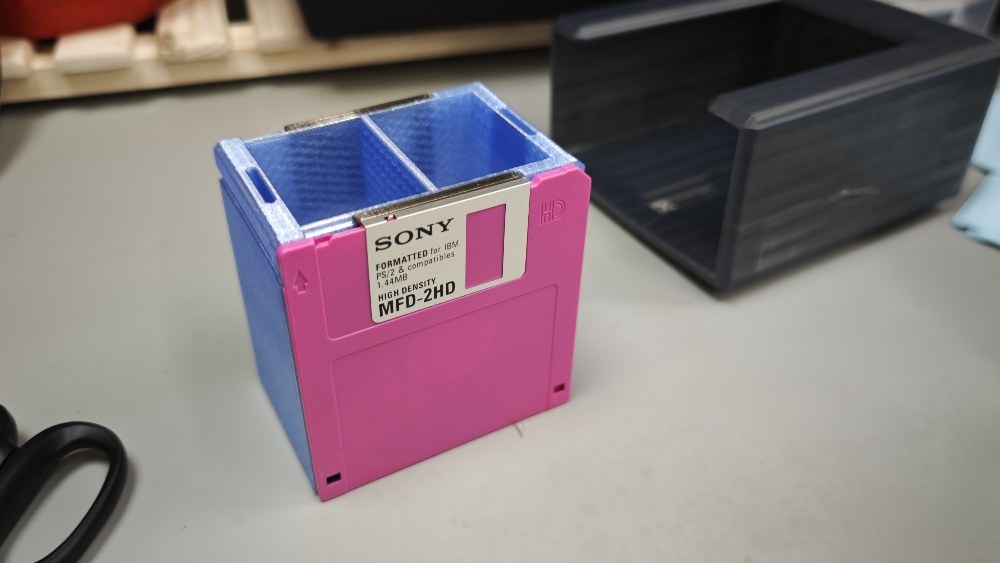

一応、FDの規格文書に記載の寸法で作っているので、おおむね正しいはずです。

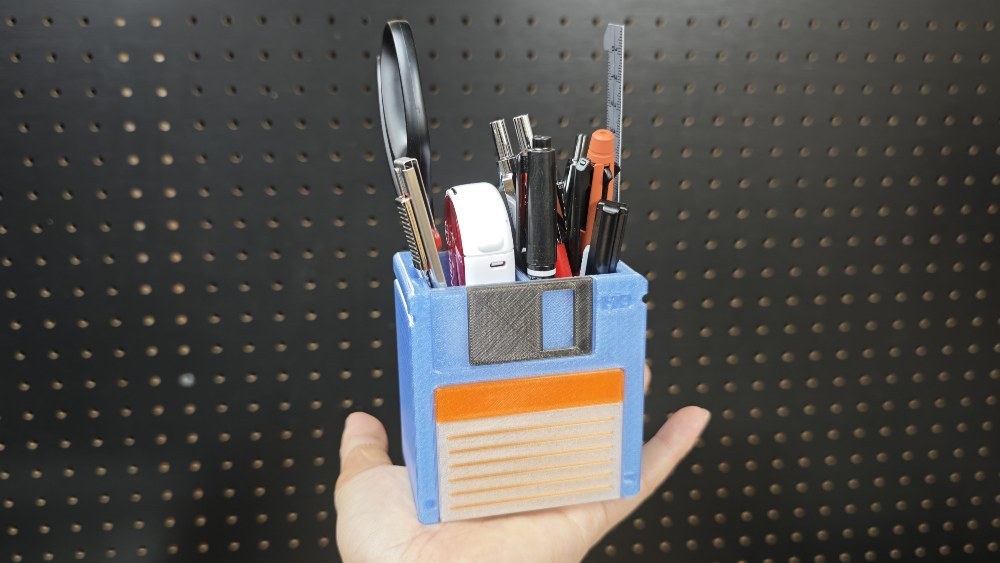

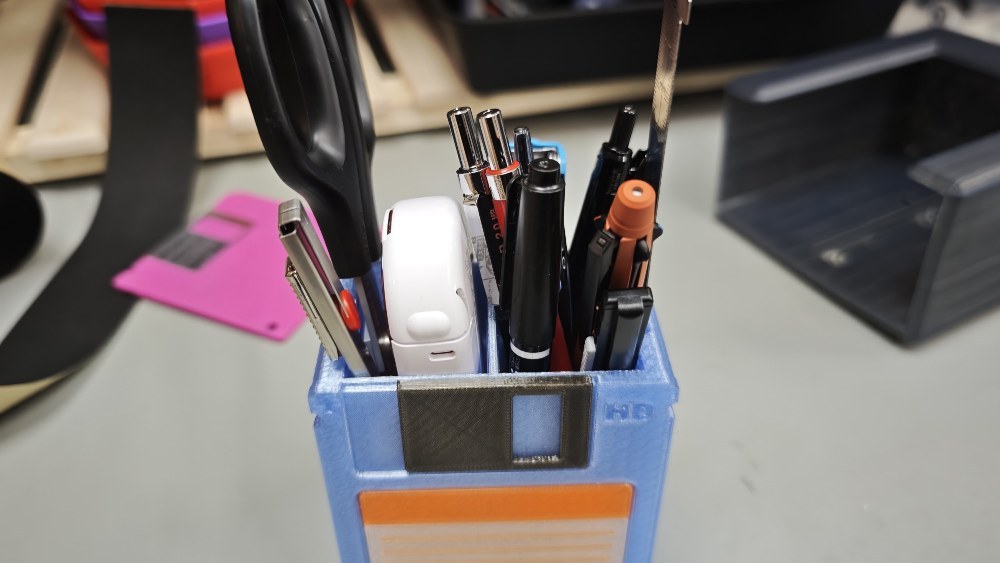

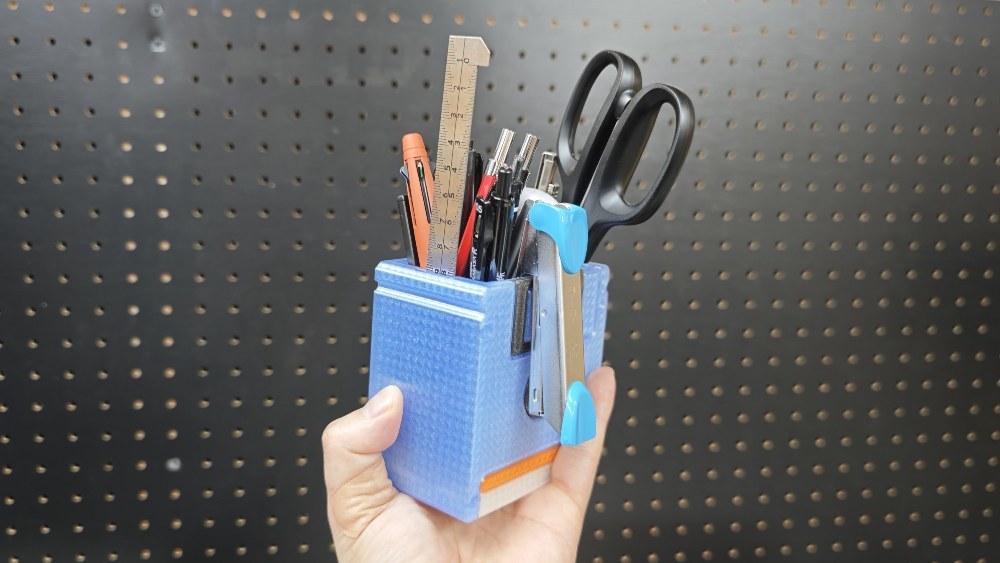

ペンを入れるとこうなります。コンパクトですが一通りの文具は入ると思います。

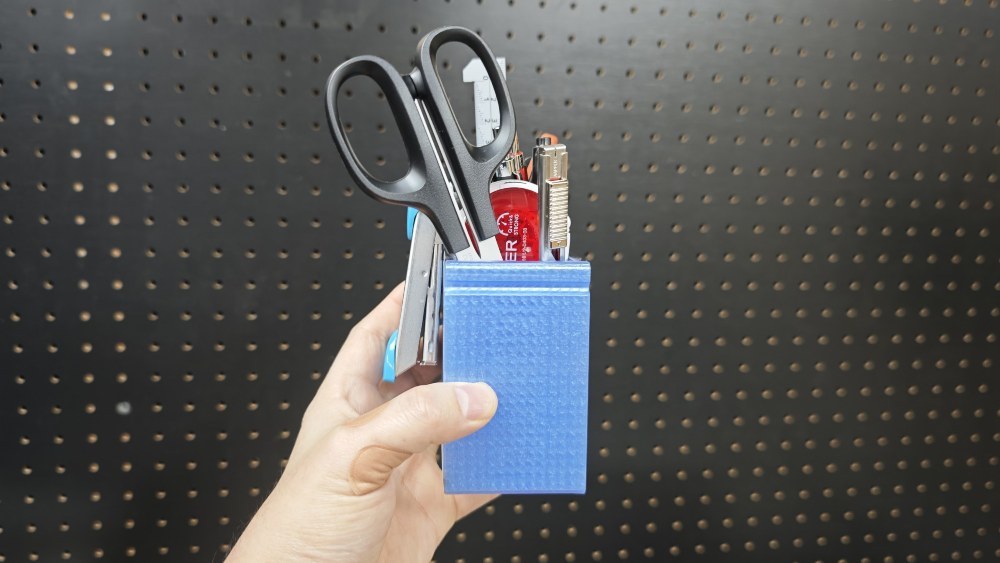

ハサミ、カッター、ホッチキス、テープノリも十分収まります。

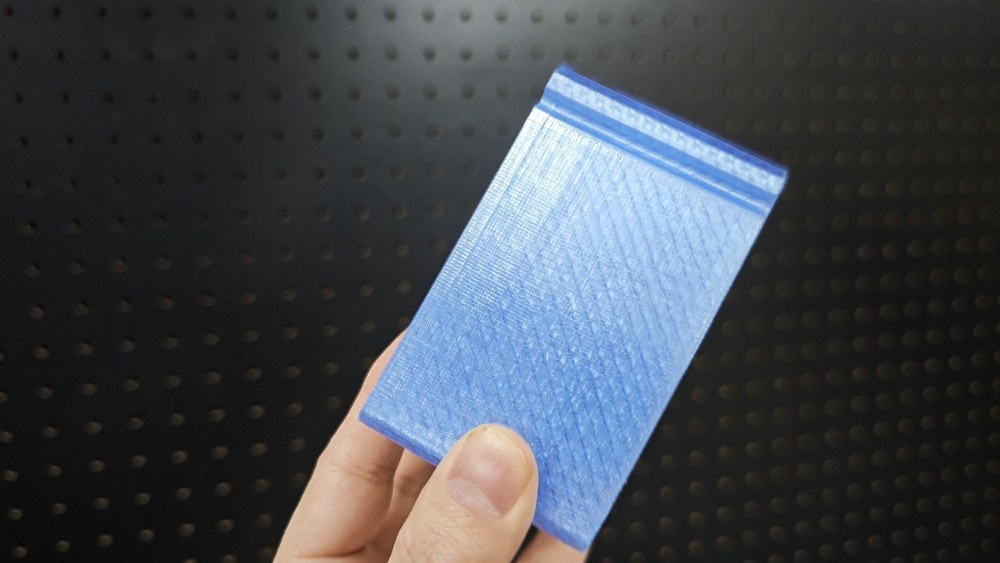

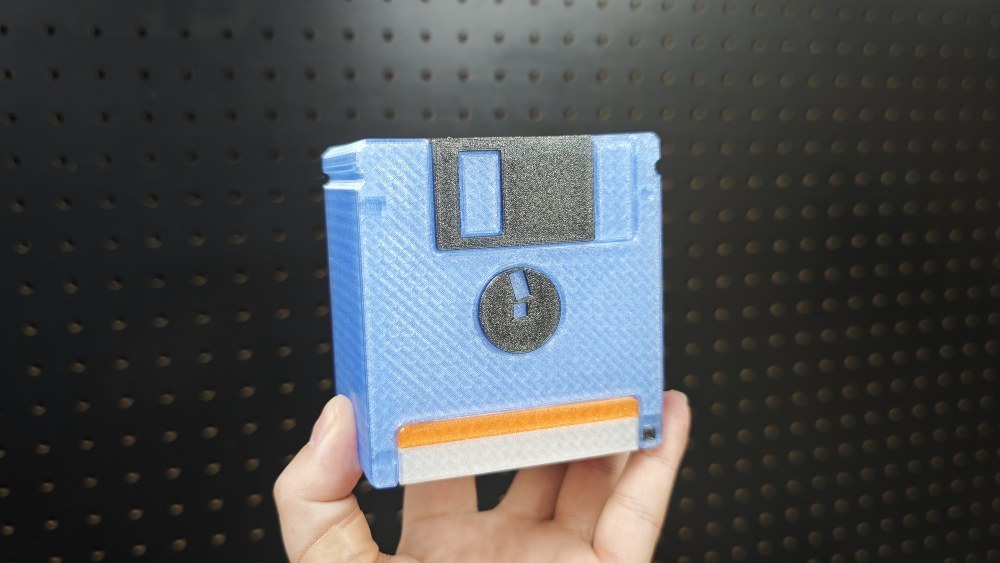

裏側。

後ろ斜め。

いい感じでしょ？

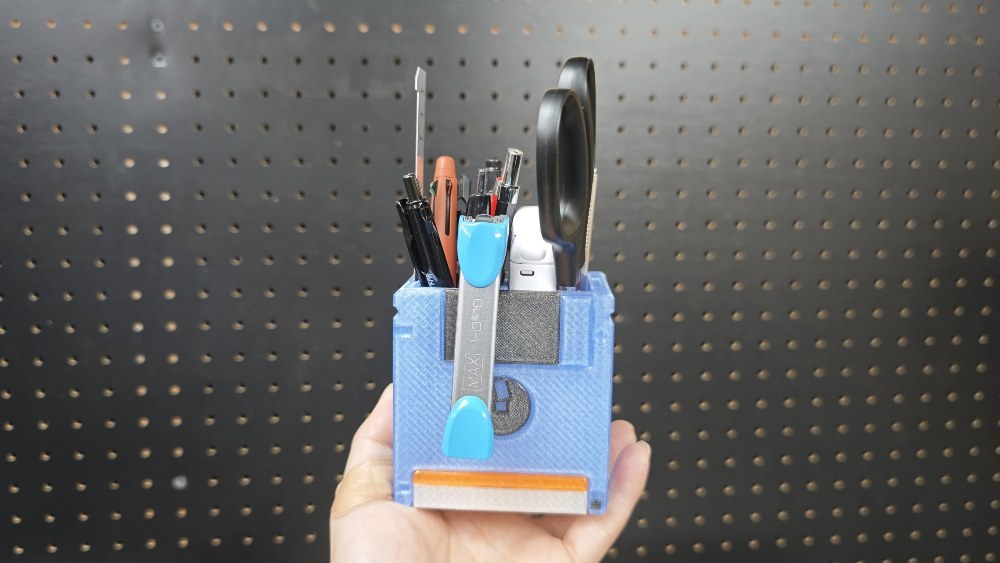

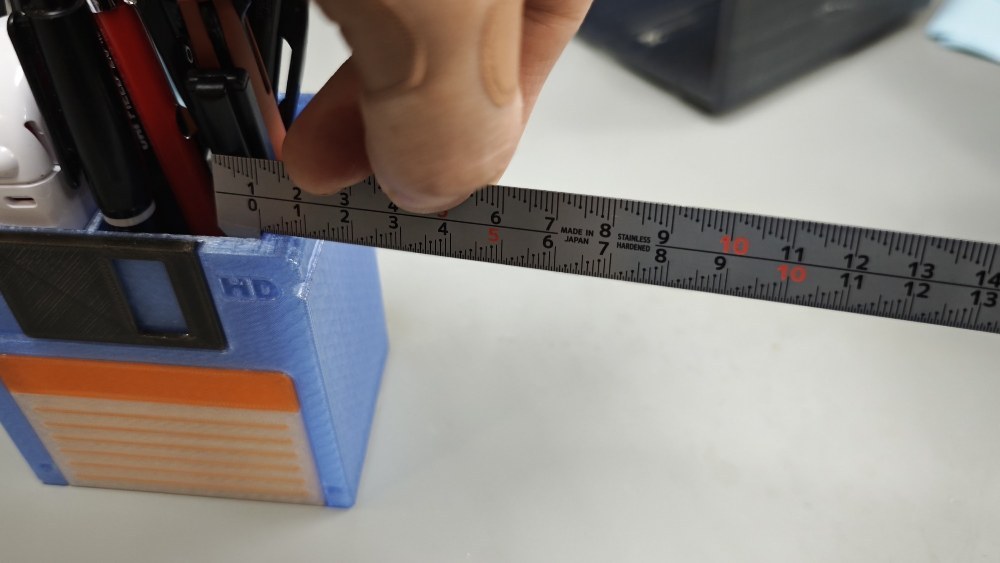

特殊機能としては、定番のステンレス定規を差す穴が左右の壁に開いています。

本当は薄く作ってシンプルにしたかったんですが、どうしてもある程度の厚みがないと強度や印刷画質の劣化が起きたので分厚くしました。

無駄に分厚くなったので、せっかくなので穴をあけておきました。

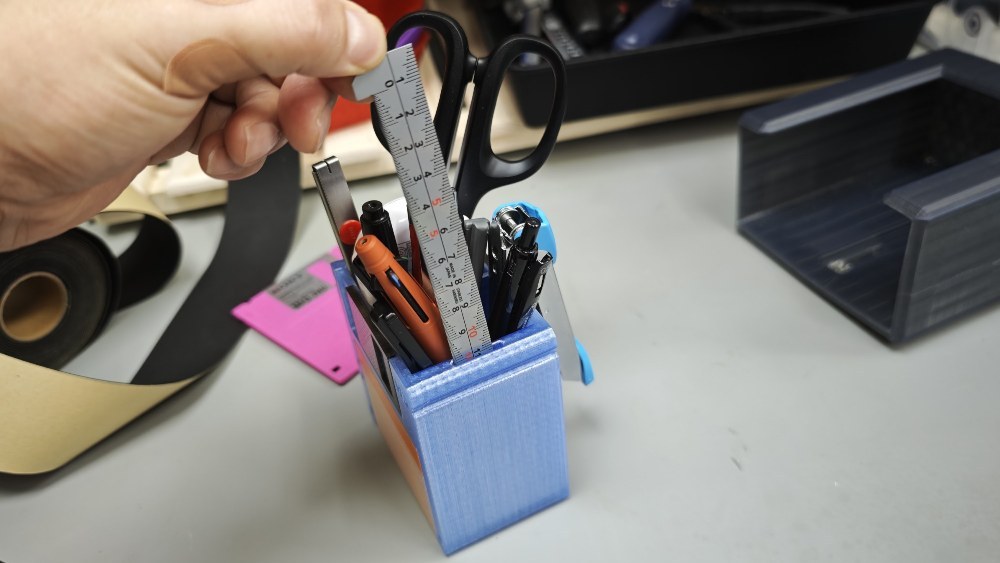

ちなみに私が使っているステンレス定規は少し特殊で、角に引っかける機構が付いています。

PR

Amazon￥1,19110/7 6:13時点

［経済産業大臣賞受賞］新潟精機(Niigataseiki) SK 日本製 フック付スケール 快段目盛 150mm 両面タイプ 目盛上段1mm 下段0.5mmピッチ HSD-15KD

新潟精機のフック付きスケールという製品です。

PR

Amazon￥54510/7 6:13時点

シンワ測定(Shinwa Sokutei) 直尺 シルバー 上下段 1mmピッチ 15cm 13404

もちろん、定番のシンワの直尺もはまります。同様のシンワOEM品もはまりますね（コクヨやTRUSCOやその他いろいろあるが）。

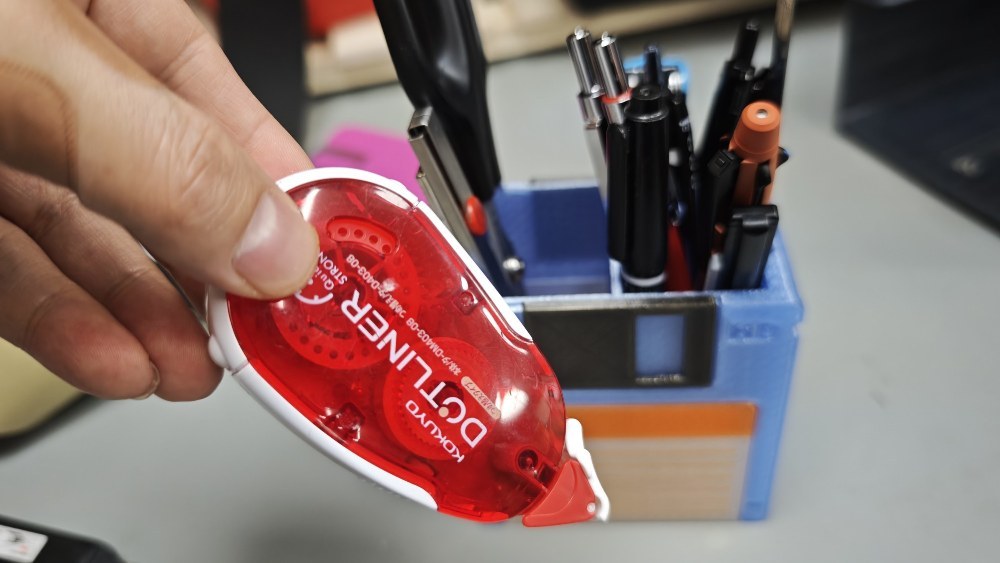

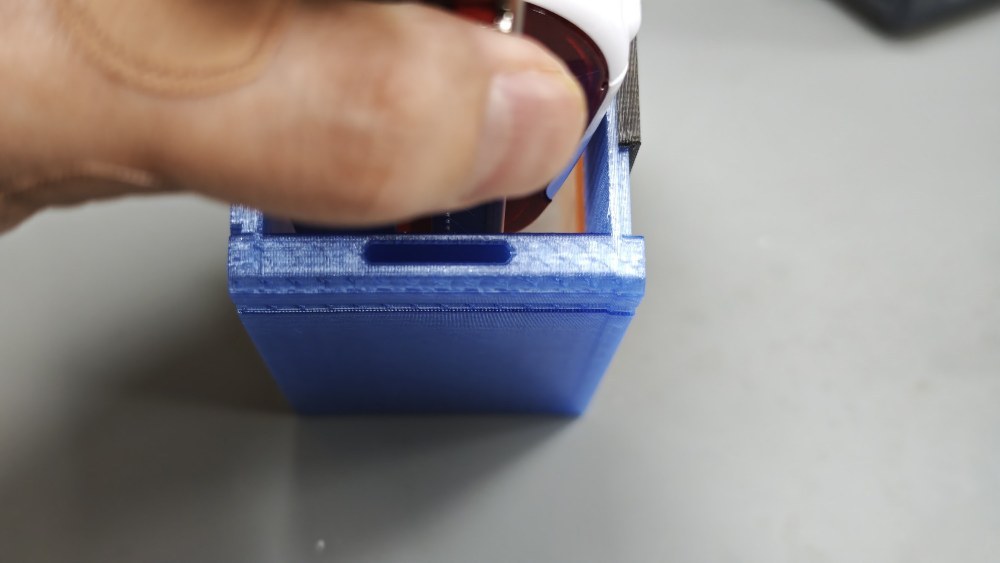

あとはコクヨのドットライナー（テープノリ）がちょうどはまります。

こんな感じで、引っかかる程度の奥行にしてあります。というか、これ基準で奥行を決めましたｗ

欠点

若干歪んでいます。上下の面が若干段差になっていますが、これは3Dプリンタでよく起きる現象です。

樹脂は熱で収縮するという特性があるので、どうしても曲がったり、厚みの違う部分で段差ができます。これはどうしようもできないです。

仕様です。

ちなみにこれでもだいぶ改善しました。壁がもっと細いと収縮の影響・歪みの影響が如実に出てもっと歪んでいました。

積層の高さがあるので、壁が薄いと傾くんですよね。

なので壁を分厚くしています。

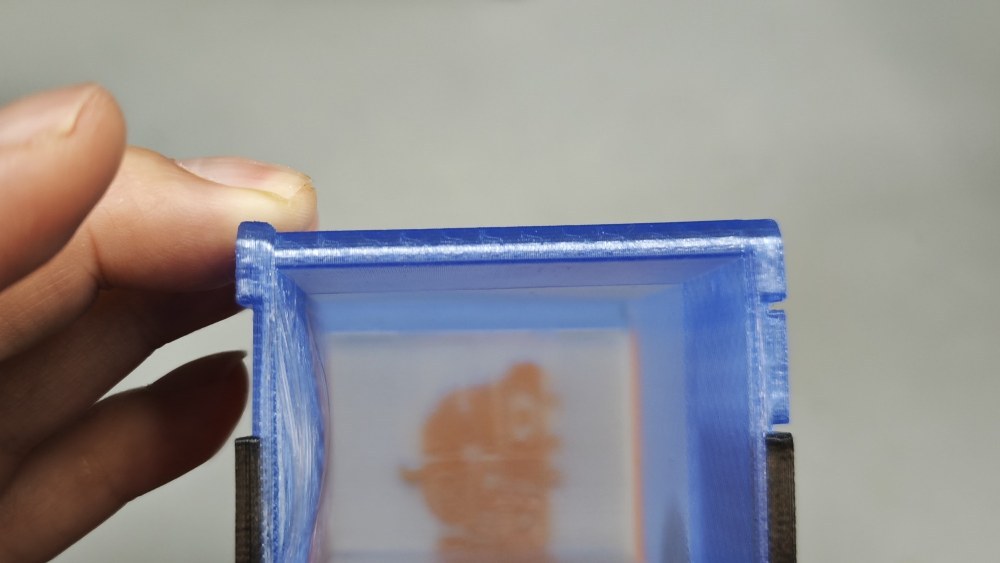

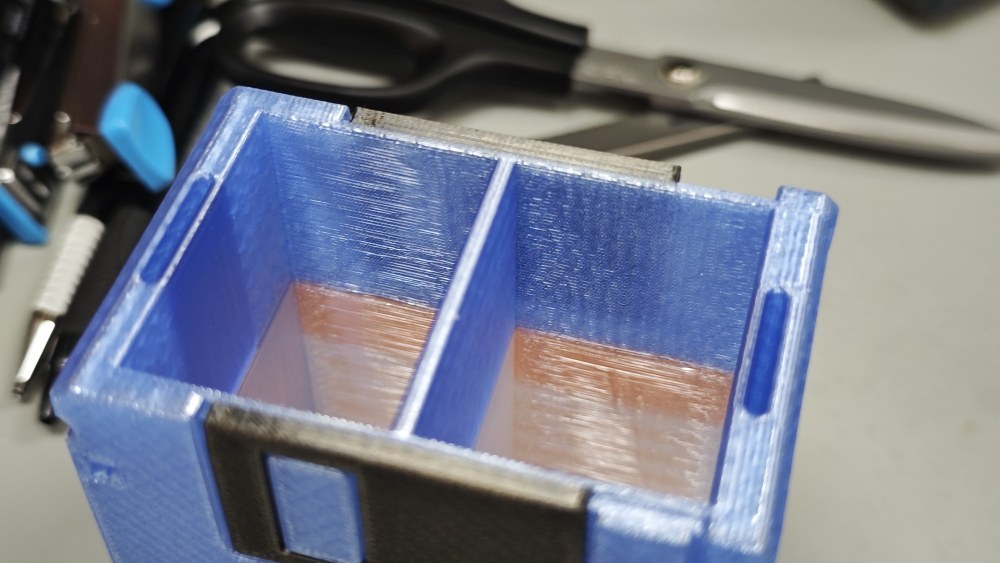

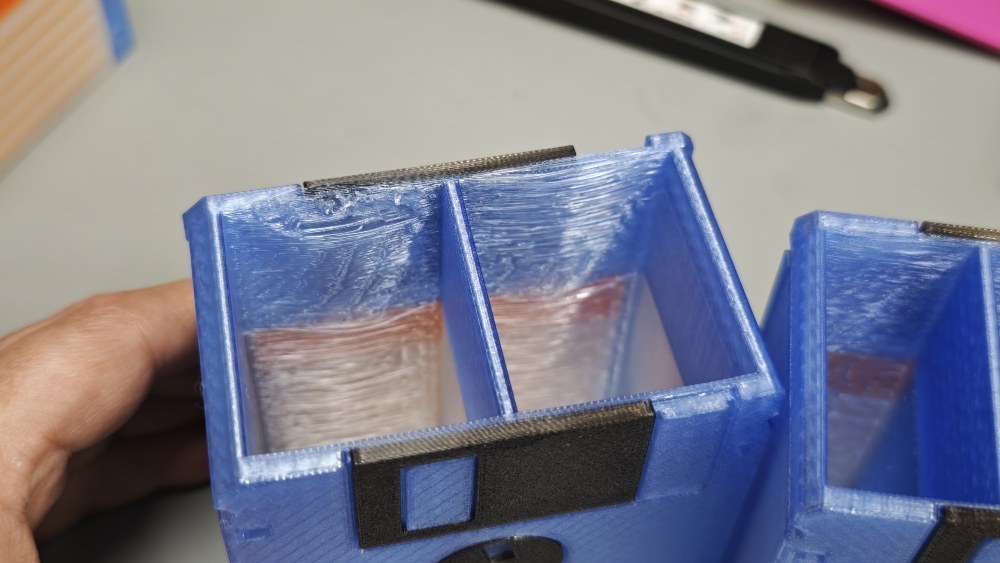

あとは内側の印刷が少し荒いです。

これはサポート材を付けて印刷しているため、どうしても接する面が荒れます。

サポート材なしでの印刷も研究しましたが、結論としては無理でした。PLAだと結構飛ばせますがPETGはブリッジ性能が低く、この距離の印刷は創意工夫ではどうにもなりませんでした。

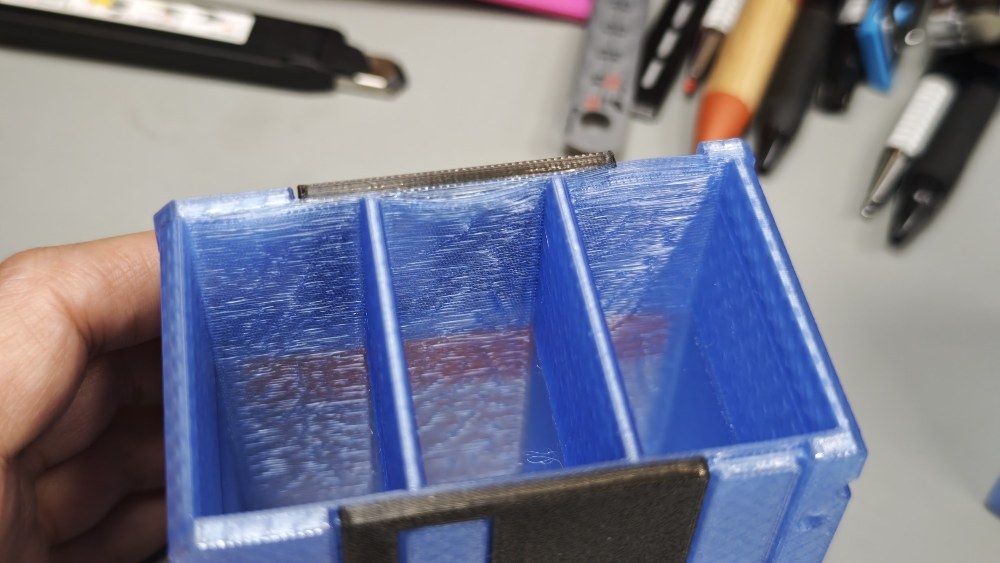

3分割にすればギリギリサポート無しでも印刷できますが、1区画が狭くて使いにくい。

あと、入口付近が垂れて接着不良になることが多い問題も発生して、1週間くらい格闘しましたがどうしても解決できず、、、、あきらめてサポート材アリにしました。

今回の実験でPETGのブリッジはムズイということだけはわかりました。解決策はあるにはあるんですが条件が非常に厳しく、現実的ではない（歩留まりの悪化につながる）ので、素直に無理せずサポート材つけたほうがいいですね。
