廃棄寸前のSurfacePro4を救う。バッテリーレス化の改造。バッテリー取り外し分解方法

我が家では、Claudeによる

自宅用サイネージソフトウェアの制作ブームです。

とうとうMax5xプランを契約してまで動かしています。

そんな中、タブレットPCを復活させる必要に駆られて、改造をしてみました。

序章

サイネージベース用のWindowsタブレットはすでに3台あったのですが、

普段過ごしている部屋数が4部屋なので、もう一台欲しかったんです。

そこで、そういえば、Surfaceが余ってたなと引っ張り出してくると

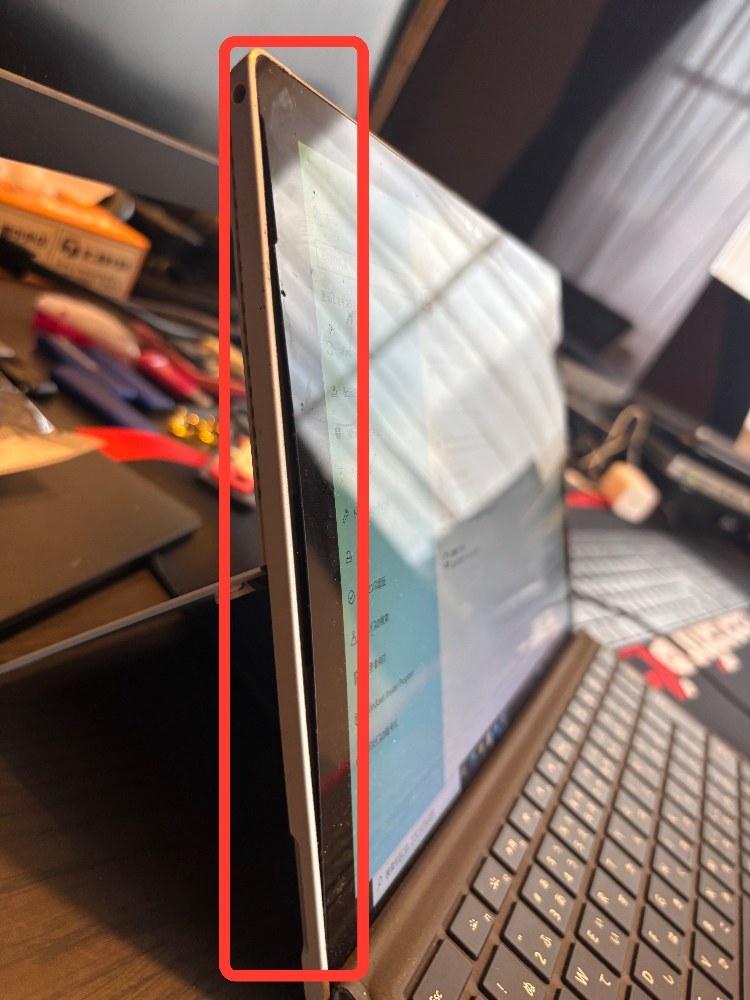

ものの見事にバッテリ膨張気味で終わってます。

インターネットを検索すると、

Surface Proシリーズの定番故障らしいです。

こんな爆弾みたいなパソコン、使ってられないから早く捨てようと思ったんですが、

ふとスペックを見ると、、、、、。

• Core i7-6550U
• 16GB
• 512GB SSD

うーん、絶妙に勿体無い。

だから、数年前の自分は捨てずに保管していたのか。

復活させる方法を検討してみましょう。

海外フォーラムを読む

今回使いたい用途って、ぶっちゃけバッテリーが不要なんですよね。

どうせACアダプターに繋ぎっぱなしですから。

きっと電力制限とかもされるんでしょうけど、

そもそも別に現役機種でもないので、少々スペックが落ちたところでどうでもいいです。

なので、

バッテリーを取り外して

Surfaceが起動するのかの手段を調べました。

さすが外国人。すでに同じような問題を抱えて解決している人たちがたくさんいました。

分解めんどくさいけど、

どうせ捨てるくらいならやるしかないと始めました。

液晶モニターを外す

Surfaceのモニターの取り付け方法は

iPadと同等で両面テープ方式です。

幸い、バッテリーが膨張しているおかげで、だいぶと隙間だらけです。

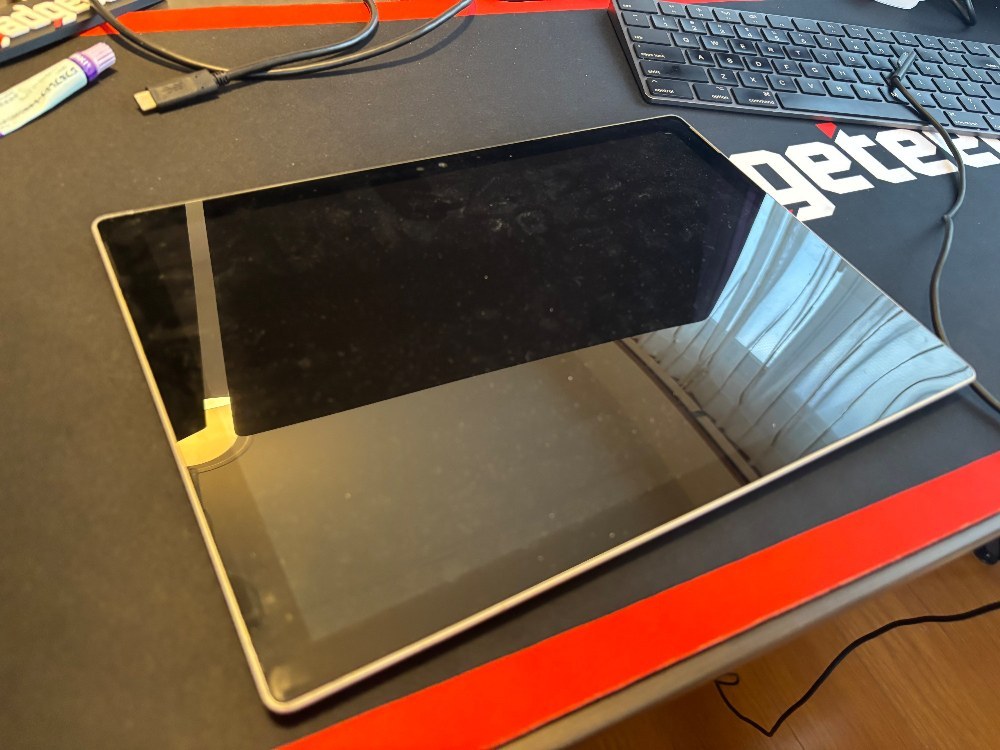

とりあえず平たい作業しやすいテーブルに本体を置きます。

ここでよくヒートガンが登場しますが、

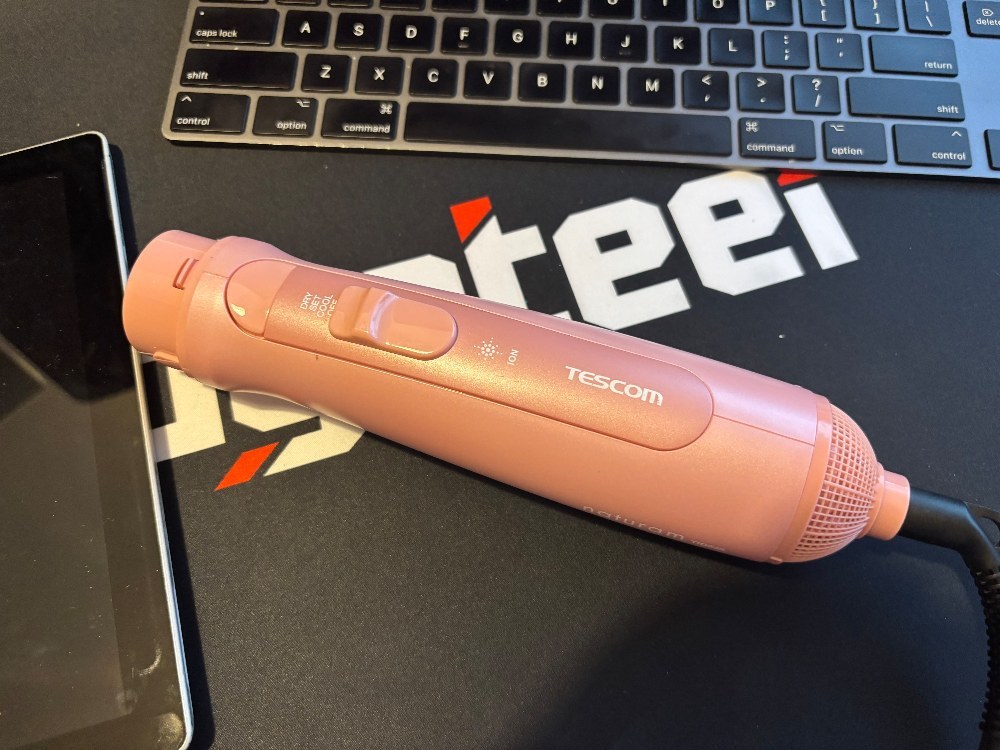

僕は小型のカールドライヤーを使ってます。

熱量もかなり高く、軽くて安価なので非常に便利です。

PR

Amazon￥2,9509/14 19:47時点

テスコム (TESCOM) カールドライヤー マイナスイオン 軽量 冷温風 回転式コード ラク抜きプラグ ヘアドライヤー ピンク TC360A-P

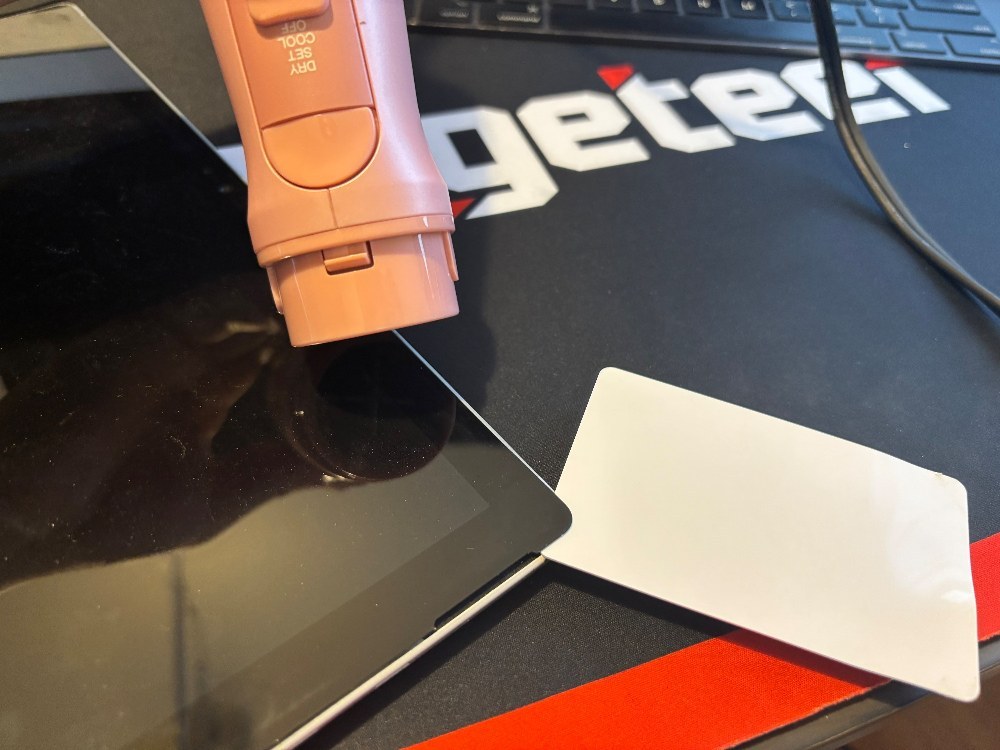

ドライヤーで熱を加えて両面テープを柔らかくしながら、

クレジットカードみたいなカードで隙間を狙います。

PR

Amazon￥5709/14 19:47時点

プラスチックカード 10枚 白 無地 カード JIS規格サイズ PVCカード 0.76mm厚

１周するとモニターが外れます。

モニターのケーブルが本体に２本ついてるので、これも外します。

上にカバーが付いていますが、ツメで固定されているだけなので、引っ張れば外れます。

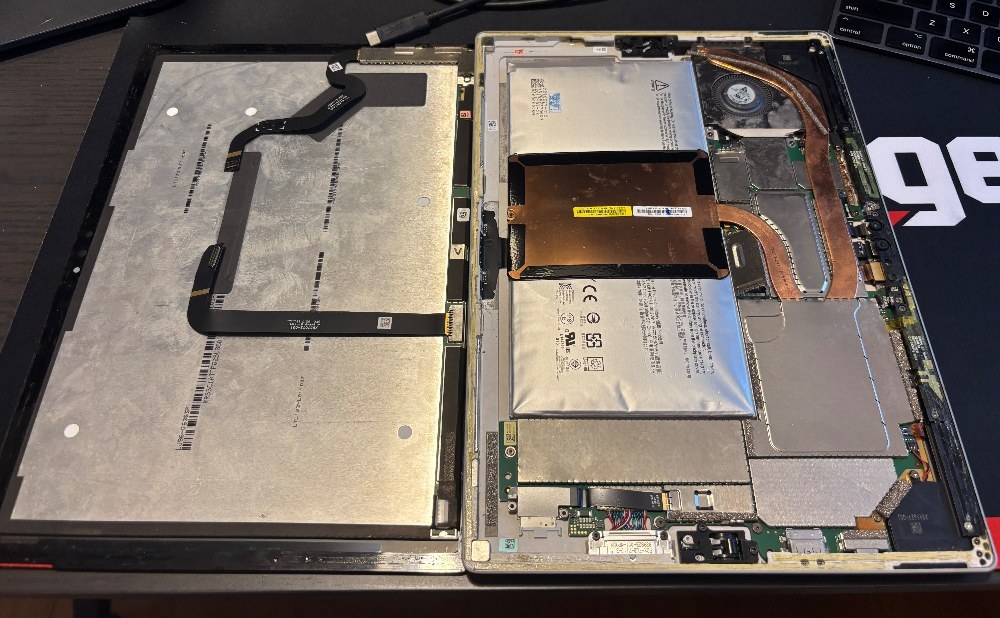

無事に2枚下ろしになりました。

この時点でモニターが割れたりしたら、諦めて捨てましょう。

バッテリーを外す

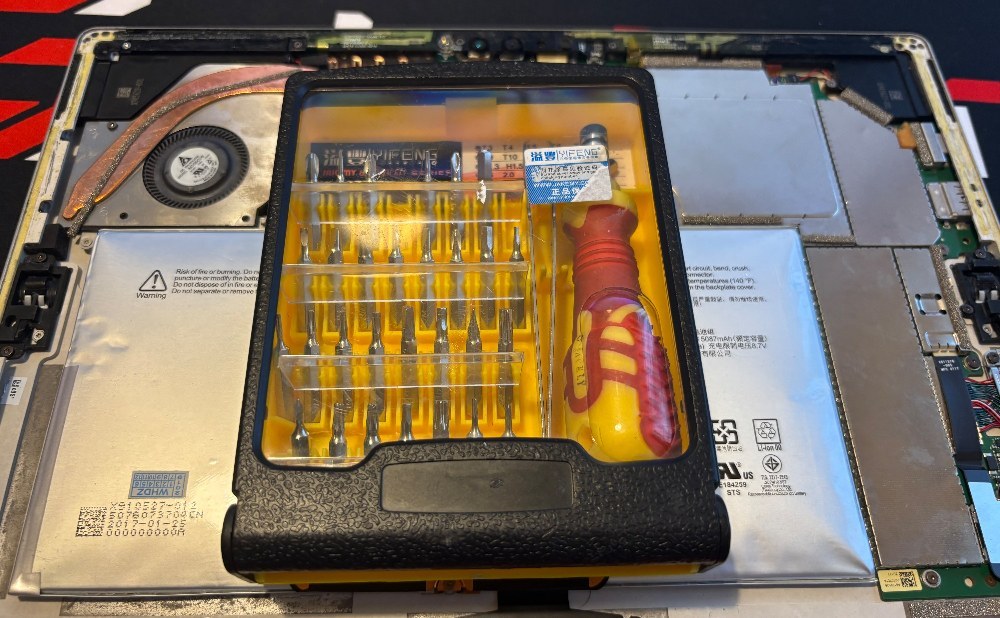

ここからは小さい謎ネジを外す必要があります。

分解工具を買いましょう。

PR

Amazon￥1,9099/14 19:47時点

133イン1 精密ドライバーセット 特殊ドライバー 磁石付き,眼鏡 pc用ドライバー 時計、mac ps4 hdd 分解 工具、スマホ iphone 修理キット,トルクスドライバー,プラス ドライバー 星形 switch ドライバー y字 ピンク

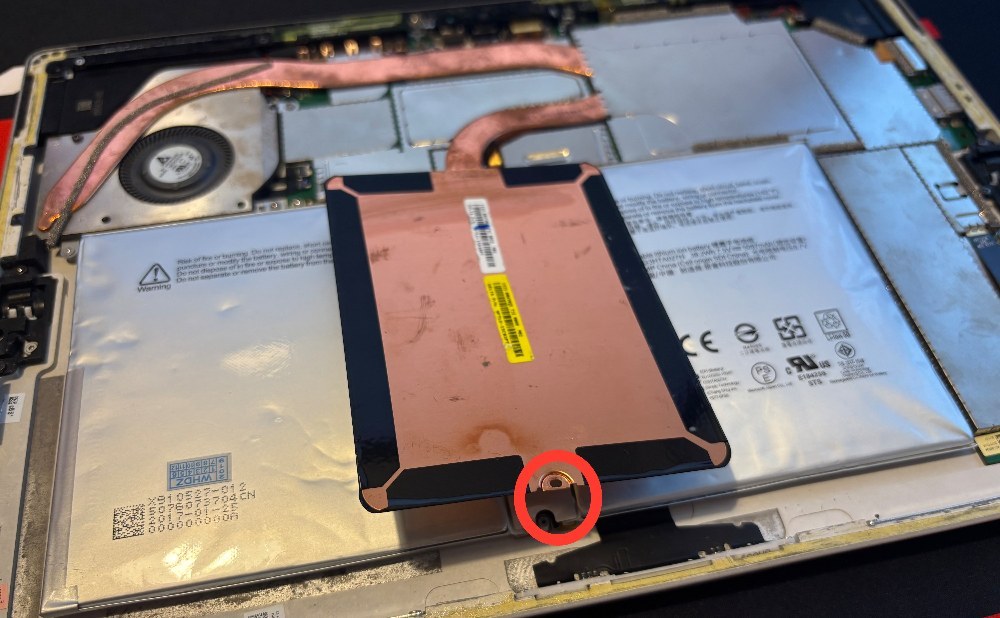

まずヒートシンクのパーツを外します。

これでバッテリーは両面テープで固定されているだけになりました。

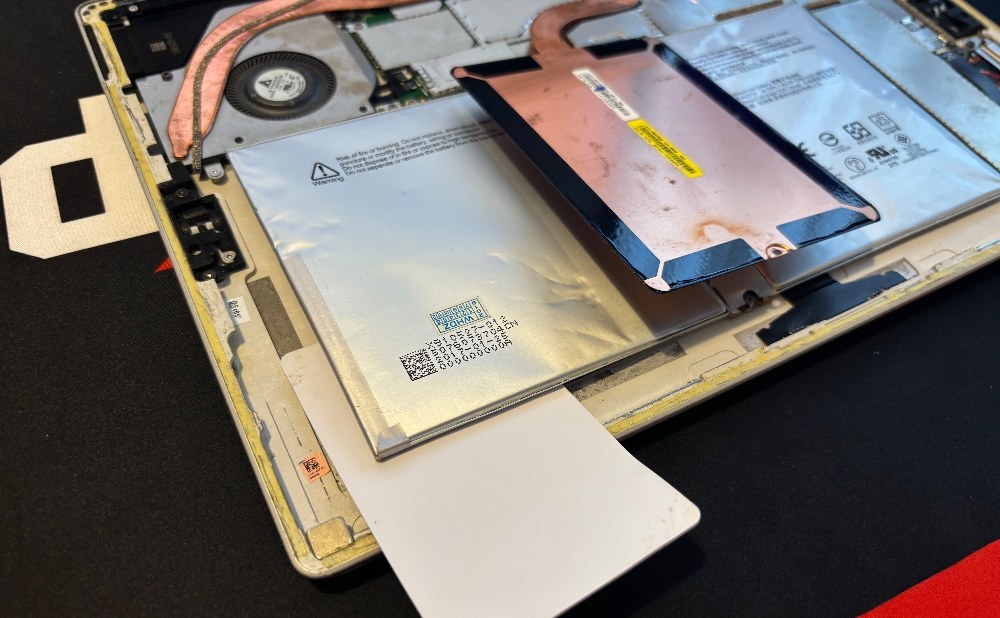

バッテリーと本体の隙間にプラカードを挟みます。

Surfaceの筐体は金属なので、裏からドライヤーで炙ります。

粘着テープが柔らかくなって剥がれてきます。

ちなみにこのやり方はかなり邪道です。

まともに交換したいかたは

今更ながらiFixitを同時に見ることをお勧めします。

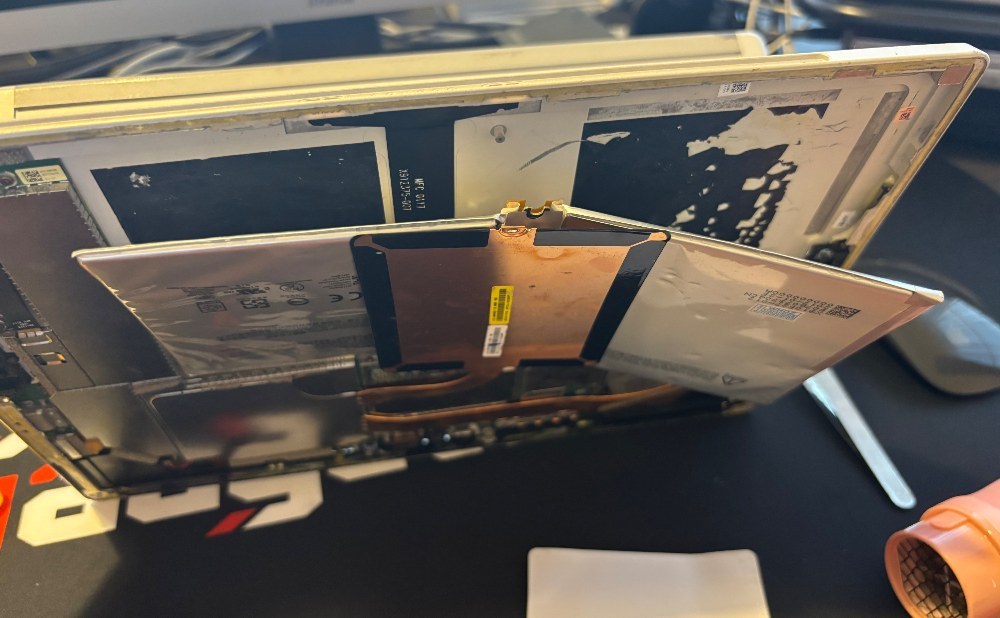

バッテリーが剥がれたら、強引に引っこ抜きます。

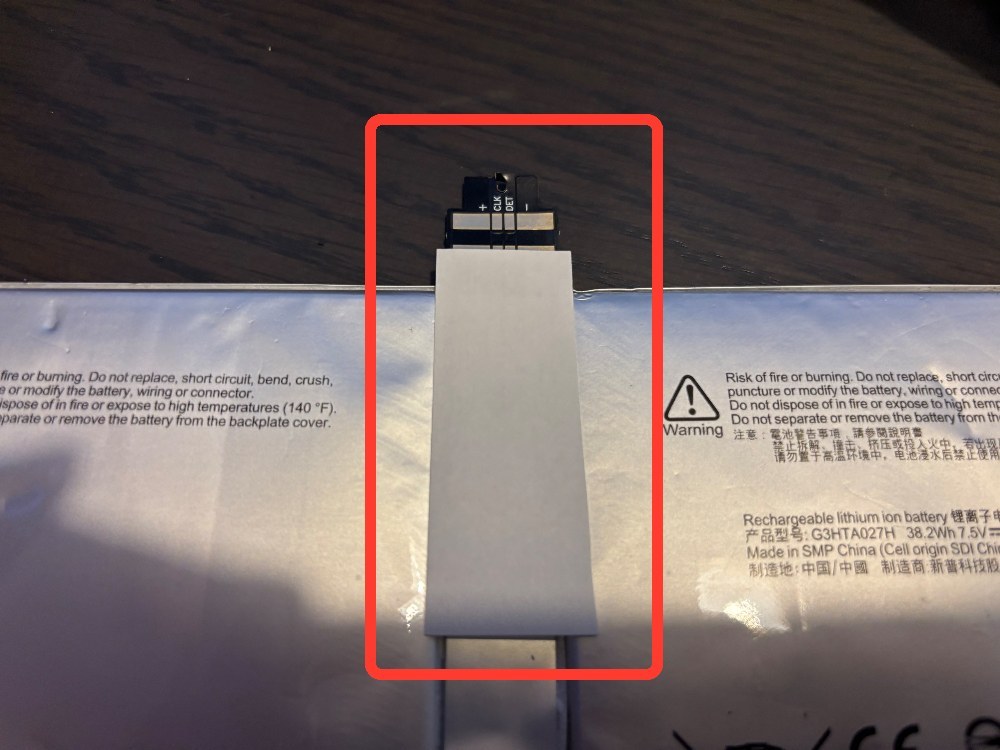

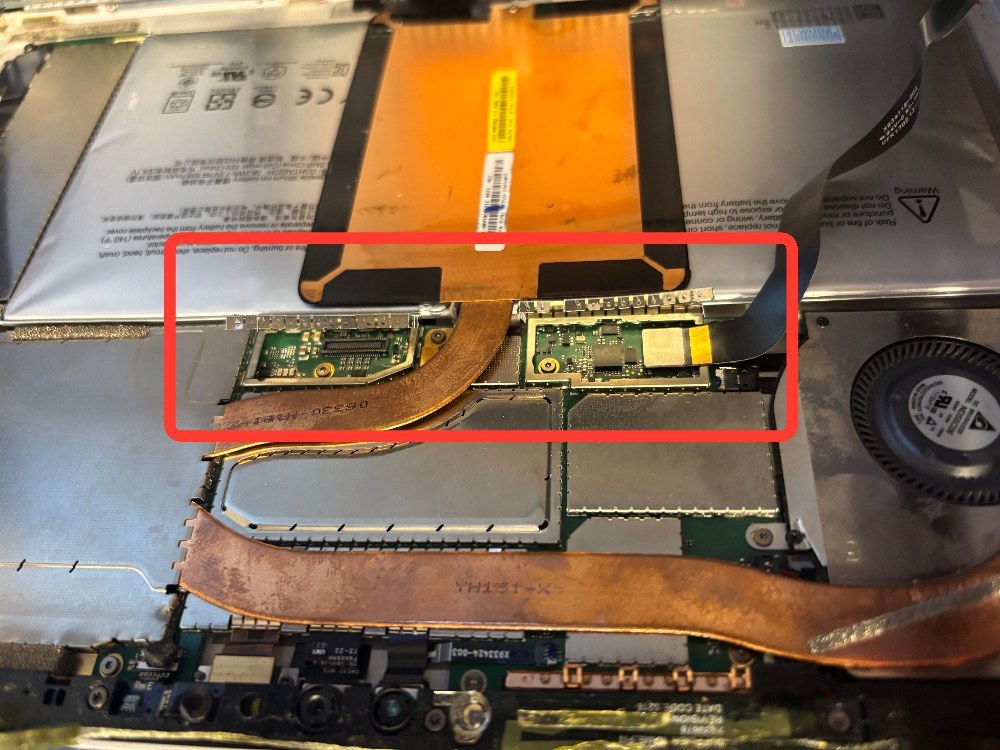

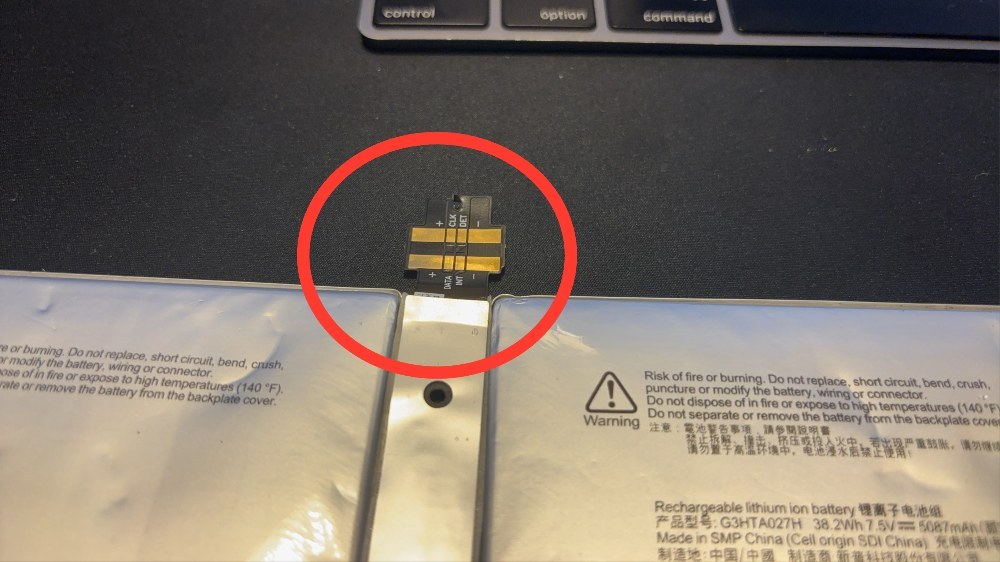

このバッテリーはコネクターで固定されているわけではなく、

接点がロジックボードから伸びており、バネの力で固定されています。

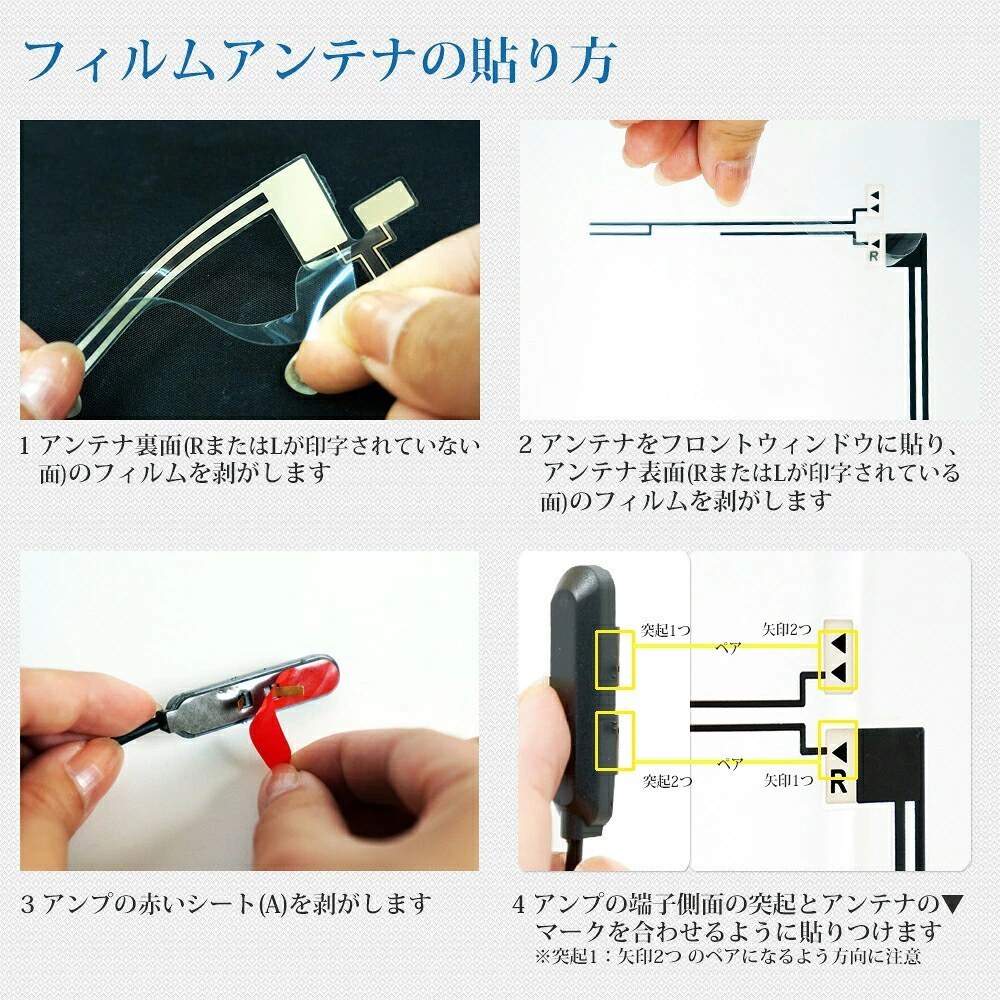

カーナビの地デジのアンテナみたいな仕組みです。

ダメです、起動しません。

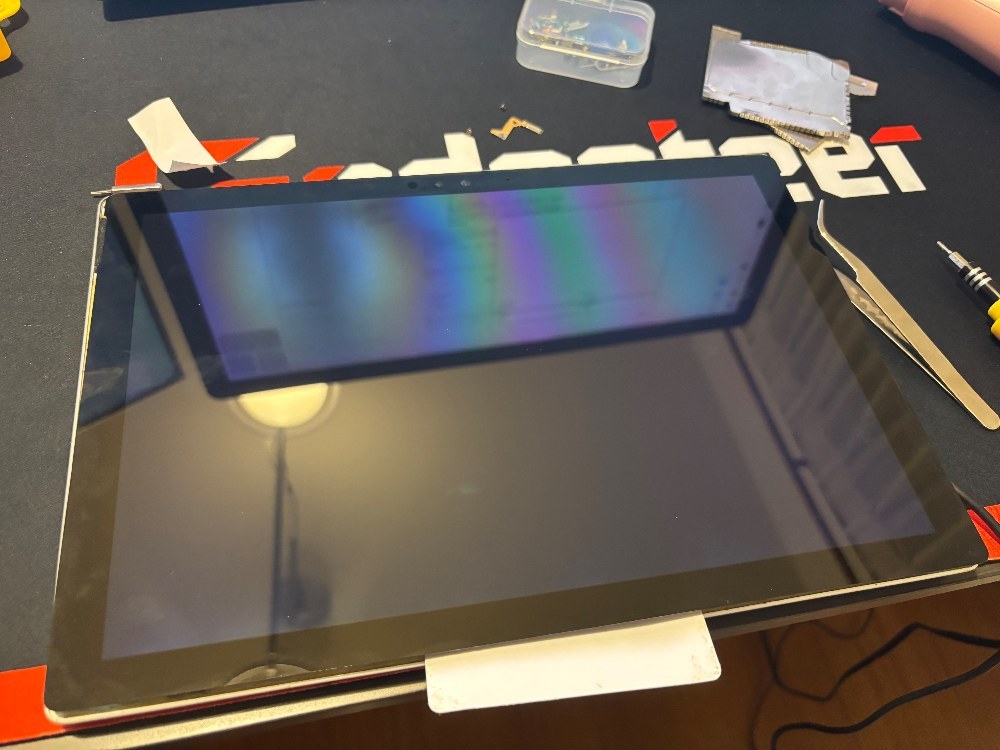

バッテリーが外れたので、液晶ディスプレイを戻しました。

でも、起動しないんですよね。

外国人に騙されたか！と思いましたが、

フォーラムをよく見ると

「バッテリーの接点が筐体につかないように、

非導体を設置する」

という記載がありました。

考えてみたらそりゃそうですよね。

金属筐体にバッテリーの接点が付いていたら、安全機能が働いて電源が供給されないです。

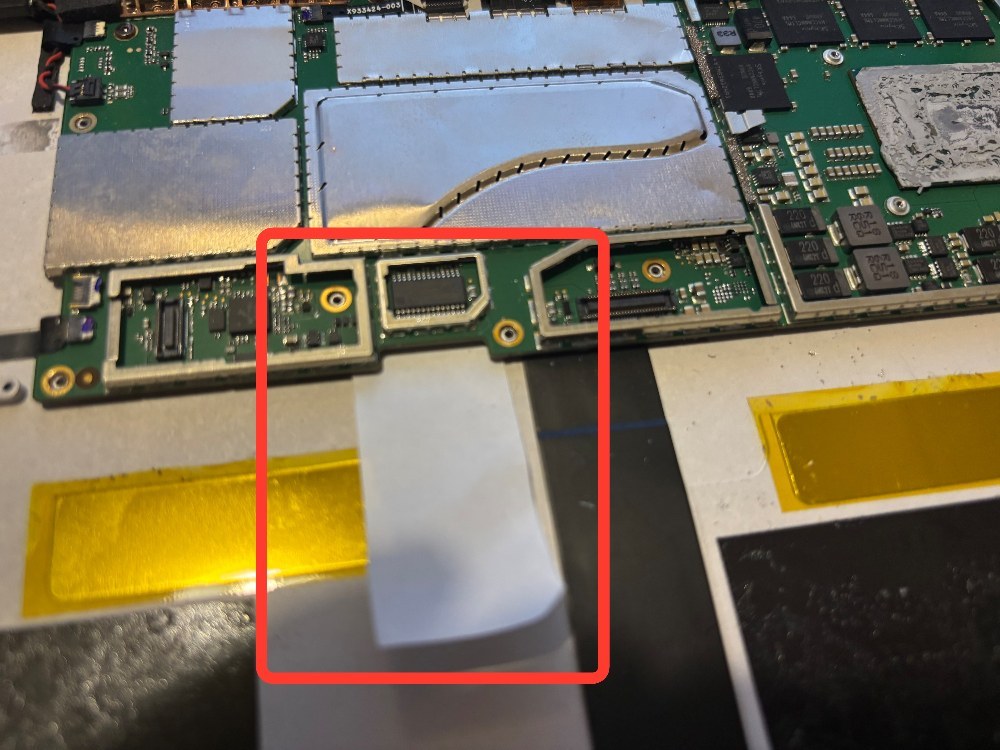

ロジックボードと筐体の間に紙を挟む

バッテリーの接点と同じくらいのサイズに

コピー用紙を切り抜きます。

ロジックボードの元々バッテリーのフィルムケーブルがあった場所に

紙を挟み込みます。結構奥まで入れないとダメです。

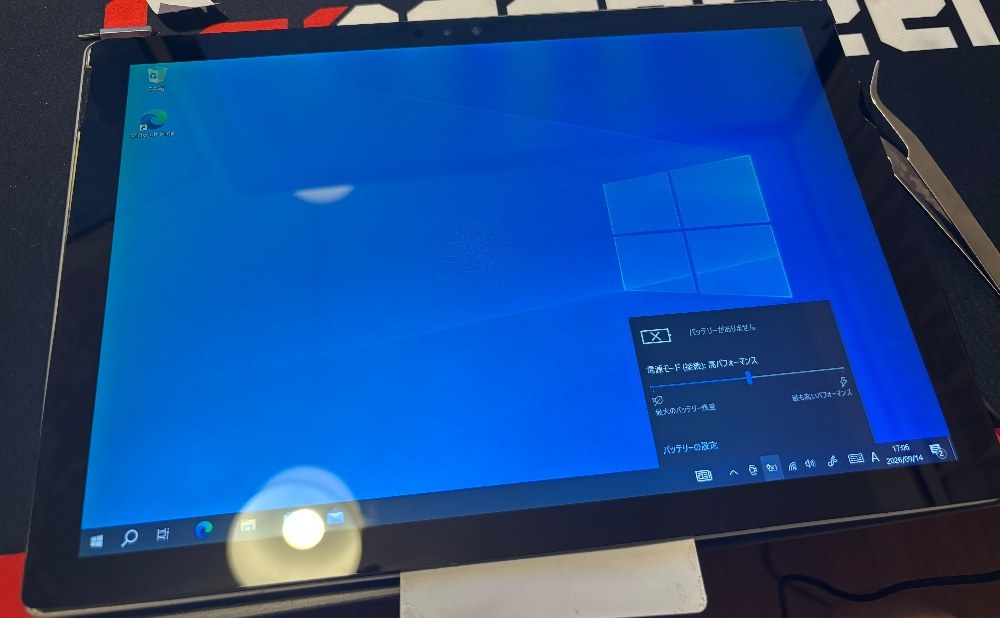

無事に起動

起動に成功しました！

これで膨張バッテリー問題とはおさらばです。

廃棄寸前のSurfaceも再活用することができます。

バッテリーを抜いたことによるデメリット

バッテリーを抜いた状態のノートPCでのデメリットは一般的にこんなことがあります。

• ACアダプターだけでは電力制限がかかり、CPUパワーが100%発揮されない
• 画面の輝度が落ちる場合がある
• USBポートに機器を繋ぐと、電力不足で落ちる場合がある

これらを承知の上で使わないといけません。

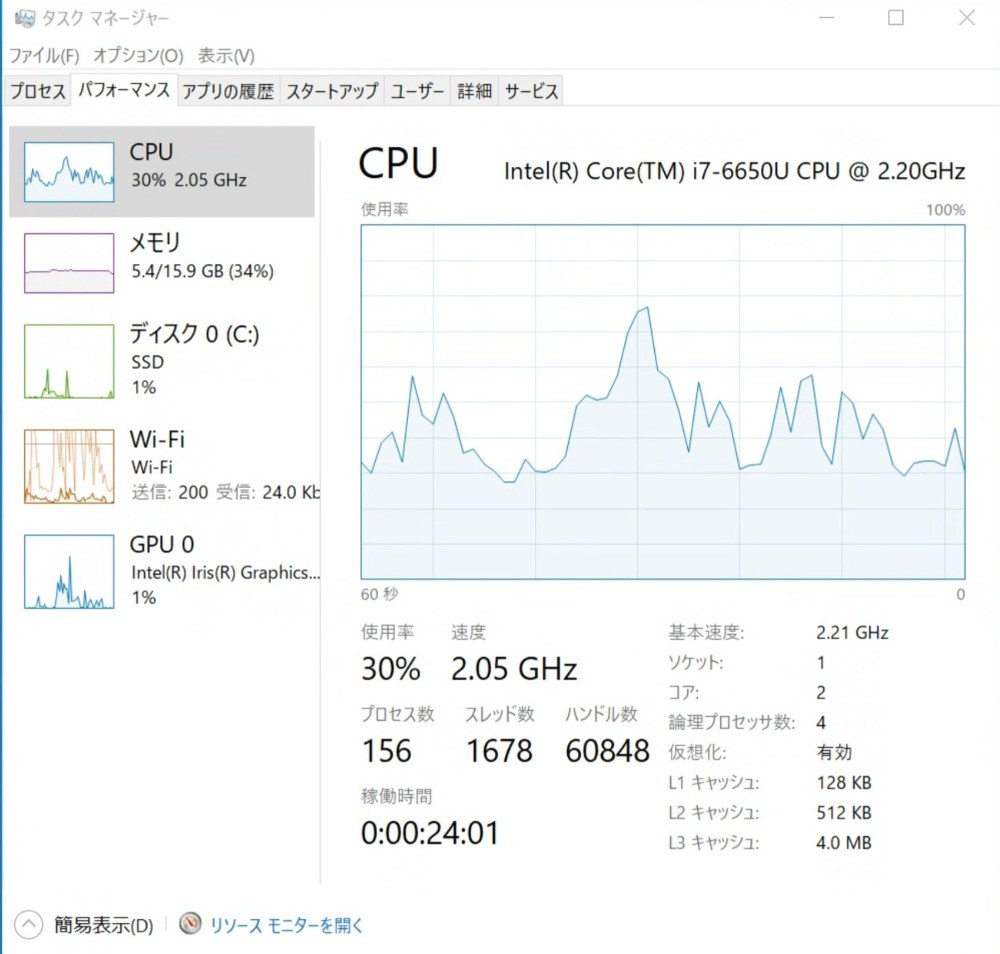

実際にCPUパワーは若干落ちてる気がします。あんまり気にならないですが。

まとめ

コスト0円で、廃棄されそうだったSurfaceを復活させることができました。

バッテリー接点が特殊で少し困りましたが、結果的には解決できました。

現役世代ではないSurfaceを復活させる手段としてご活用ください。

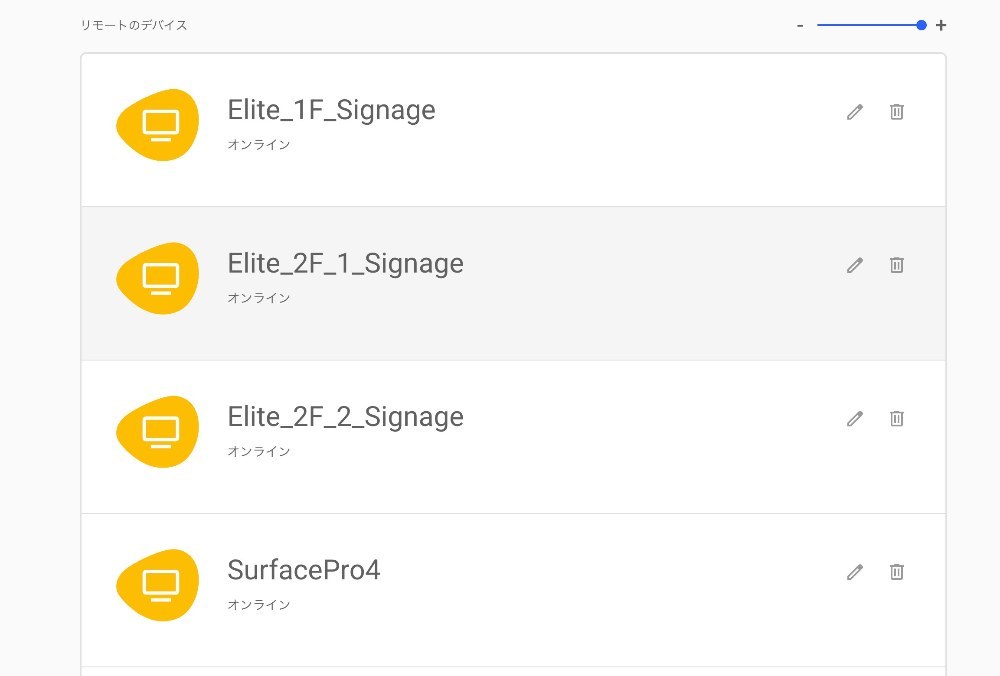

我が家では4台目のサイネージディスプレイとして活用します。

もうバッテリーの膨張に悩む必要はないです。悩みの種がそもそも存在しなくなったのですから！
